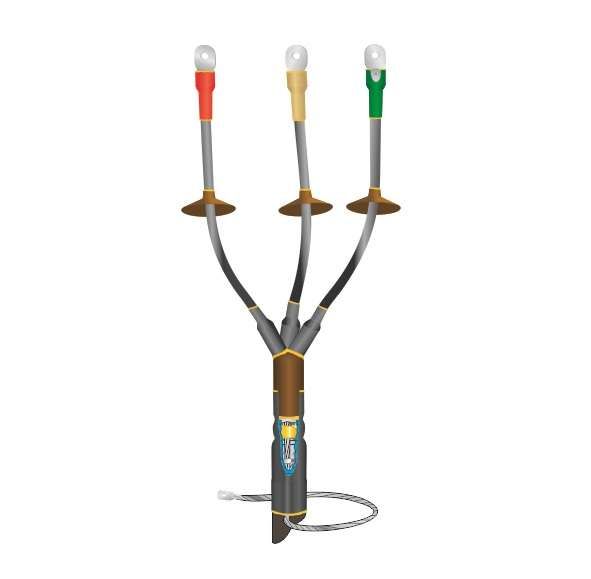

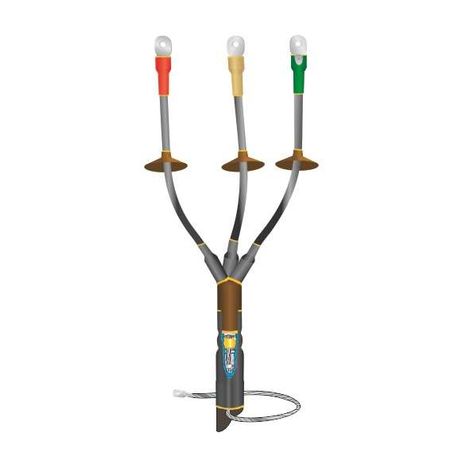

Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-3х(35-50) без наконечн. Нева-Транс Комплект 22040050 Нева Транс

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(35-50) от Нева-Транс Комплект - это концевая термоусаживаемая муфта для защиты и герметизации трёхжильных силовых кабелей сечением 35–50 мм2, предназначенная для наружной установки. Она обеспечивает надёжную изоляцию, пожаробезопасность и долговечность даже в суровых условиях.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(35-50) используется для оконцевания трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с броней или без неё, на напряжение до 1 кВ. Применяется там, где требуется защищённый выход кабеля наружу - например, на опорах ЛЭП, столбах, в распределительных устройствах открытого типа, на мачтах, в местах перехода кабеля из в воздушную линию.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 3
• Поперечное сечение кабеля: 35–50 мм2
• Тип исполнения: термоусадка
• Материал корпуса: полимер
• Исполнение по пожарной безопасности: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Влажность окружающей среды: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, перепадам температур
• Наличие защитного покрова: да, совместима с кабелями с броней

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(35-50) устанавливается исключительно методом термоусадки с использованием газовой горелки или профессионального теплового фена. Для работы требуются подготовленная разделка кабеля и соблюдение технологии нагрева - равномерный прогрев всех элементов до плотного прилегания.

Комплекс включает:

• Жильные изоляторы - повышают длину пути утечки тока и предотвращают образование влаги на поверхностях;
• Заземляющий контакт - для кабелей с бумажной изоляцией: пружина постоянного давления + терка; для кабелей с броней - соединение через пайку к бронелентам;
• Герметичная оболочка - формирует водонепроницаемую и механически прочную защиту после усадки.

Не содержит наконечники - они должны быть установлены отдельно перед монтажом муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено соответствие требованиям пожарной безопасности РФ
• Материалы класса нг-LS снижают риск возгорания и минимизируют выделение ядовитых газов при повышенных температурах
• Выдержала независимые испытания на электроизоляционную прочность, термостойкость и герметичность

Преимущества

• Широкий диапазон температур позволяет использовать муфту в холодном климате - от Архангельска до Бурятии
• Стойкость к УФ-излучению делает её пригодной для длительной эксплуатации на открытом воздухе без кожухов
• Легко монтируется на месте - нет необходимости в сварке или сложных инструментах кроме фена
• Экологически безопасна - материалы не выделяют хлора и других токсинов при нагреве
• Универсальная - работает как с бронированными, так и с небронированными кабелями

Ограничения применения

• Не внутренней установки в закрытых щитах - специально спроектирована для наружного монтажа
• Требует точного соблюдения технологического процесса термоусадки - недостаточный или избыточный нагрев снижает надёжность
• Не рассчитана на кабели с сечением менее 35 мм2 или более 50 мм2 - использование вне указанного диапазона запрещено
• Не заменяет первичную изоляцию кабеля - применяется только после правильной разделки и подготовки жил

Примеры использования

• Оконцовка кабеля АВВГ 3×50 на опоре ЛЭП 0,4 кВ
• Переход кабеля СИП-4 с воздушной линии на подземный участок
• Монтаж на мачтовой распределительной станции в районе с высокой влажностью
• Обслуживание кабельных линий в промзонах с частыми перепадами температур зимой

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - он должен точно попадать в диапазон 35–50 мм2. Отклонение вызывает плохую адгезию материала.
• Используйте только рекомендованную горелку или фен с регулировкой температуры - слишком высокая температура деформирует полимер.
• На кабеле с бумажной изоляцией перед установкой удалите все следы масла и влаги - особенно важно для контакта с пружиной заземления.
• Проверяйте целостность термоусадочных трубок до начала работ - наличие микроскопических трещин недопустимо.
• После монтажа проведите контрольный осмотр: муфта должна полностью обтянуть кабель, без пузырей и просветов между материалами.
