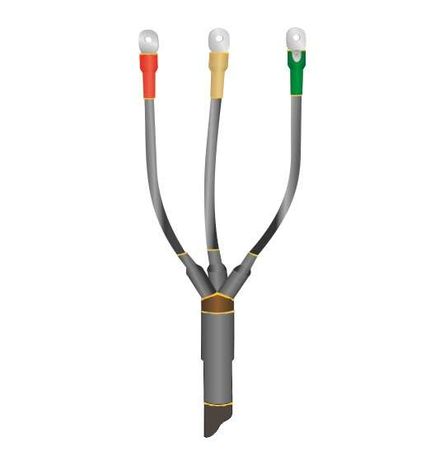

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-3х(35-50) без наконечн. Нева-Транс Комплект 22040090 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(35-50) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2 с пластмассовой изоляцией без брони. Применяется как в помещениях, так и на открытой территории, обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(35-50) без наконечников используется для завершения трёхжильных кабелей с изоляцией из полиэтилена или аналогичных пластмасс, не имеющих металлической брони. Подходит для внутренней установки в зданиях любых типов и внешней - на опорах, в траншейных колодцах, на фасадах. Обеспечивает герметизацию концов кабеля перед подключением к оборудованию, распределительному щиту или другим устройствам.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защита от брони: не предусмотрена - применяется только с кабелями без брони

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-3х(35-50) совместима исключительно с кабелями следующего типа:

• Трёхжильные, с одиночной пластмассовой изоляцией (например, ВВГ, NYM, АВВГ);
• Без металлической брони, экрана или оболочки;
• Сечением именно 35 или 50 мм2 - другие значения недопустимы.

Монтаж выполняется методом термоусадки: после подготовки конца кабеля (зачистка, обработка) все элементы муфты надеваются последовательно, затем равномерно прогреваются горелкой или специальным феном до плотного обтягивания. Для правильного монтажа требуется соблюдать порядок сборки, указанный в инструкции производителя. Без наконечников - необходимо использовать отдельно подходящие медные или алюминиевые наконечники, запрессовываемые на жилы до установки муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при нагреве
• Прошла независимые испытания на пожаробезопасность и электроизоляционные свойства
• Выданы сертификаты соответствия требованиям Росстандарта и пожарной службы РФ

Преимущества

• Экологическая безопасность: материалы не выделяют хлора и других опасных веществ даже при перегреве
• Стойкость к УФ-излучению: позволяет применять вне помещений без дополнительной защиты
• Широкий температурный диапазон: работает в условиях Арктики и жаркого климата
• Высокая степень герметизации: предотвращает попадание влаги, пыли и коррозии на соединение
• Лёгкая и быстрая установка: один шаг - термоусадка вместо сложной заливки или свинцового пломбирования

Ограничения применения

• Не для кабелей с броней, металлической оболочкой или экранированием - требуются другие типы муфт
• Запрещено использование с кабелями сечением менее 35 мм2 или более 50 мм2 - возможен риск разрушения изоляции
• Не предназначен для постоянного погружения в воду - хотя IP-защита достаточна для влажной среды, полное погружение не гарантировано
• Требуется источник тепла (горелка или фен) - нельзя смонтировать без него
• Не содержит наконечников - их необходимо приобрести отдельно и правильно запрессовать

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×50 на выходе из распределительного шкафа в цеху
• Подключение кабеля NYM 3×35 к автоматическому выключателю на улице
• Завершение кабельной линии на столбе ЛЭП с выводом в здание
• Обустройство временных энергообеспечений на объектах строительства

Практические советы

• Перед монтажом проверьте точное сечение кабеля - допуск +-1 мм2 может повлиять на качество усадки
• Используйте только рекомендованную горелку с регулируемым пламенем; избегайте местного перегрева
• При работе на холоде (ниже –20 C) согрейте муфту в помещении минимум 30 минут до начала монтажа
• Выбирайте наконечники с учётом материала жил (медные - для меди, алюминиевые - для алюминия) и нужного размера
• Проверяйте целостность усадочных трубок после остывания - они должны полностью облегать кабель без пузырей и провисаний
