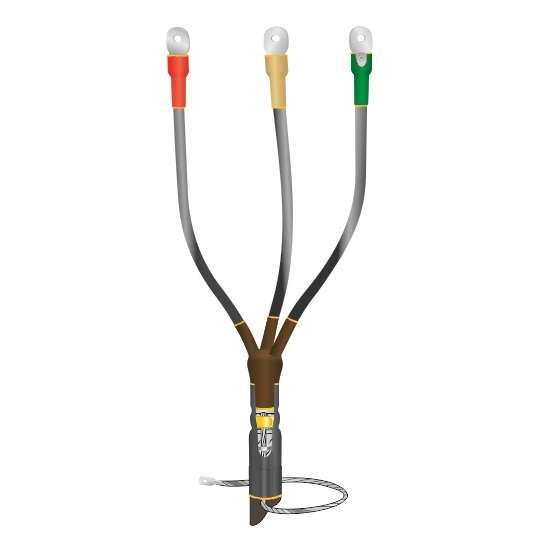

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-3х(35-50) без наконечн. Нева-Транс Комплект 22040034 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-3х(35-50) от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2, работающих на напряжении до 1 кВ. Продукт предназначен для внутреннего монтажа в помещениях с любым уровнем влажности и обеспечивает повышенную пожаробезопасность за счёт негорючего материала с низким дымо- и газовыделением.

Назначение и область применения

Муфта 1КВТпнг-LS-3х(35-50) используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для монтажа в закрытых помещениях: распределительных пунктах, трансформаторных подстанциях, кабельных каналах, цехах, офисах и других объектах с контролируемой средой. Не применяется для наружной установки или в условиях прямого воздействия осадков, ультрафиолета или механических нагрузок.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип исполнения: нг-LS (не распространяющие горение, с пониженным дымо- и газовыделением)
• Способ монтажа: термоусадка
• Материал корпуса: полимерный композит
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: внутреннее исполнение, без защиты от влаги/пыли на уровне IP
• Наличие наконечников: отсутствуют - требуется самостоятельная установка

Совместимость и монтаж

Муфта 1КВТпнг-LS-3х(35-50) совместима с кабелями типа АВВГ, ААШв, ВВГ, ВВГнг, АСБ и аналогичными, имеющими броню или без неё. Для монтажа необходимо выполнить разделку кабеля по технологии, указанной в инструкции производителя. Установка выполняется с использованием горелки или высокотемпературного фена - все элементы муфты усаживаются за счёт тепла. Особое внимание следует уделить равномерному нагреву, чтобы избежать перегрева или недостаточной усадки. Для кабелей с бумажной изоляцией предусмотрено крепление заземляющего провода через пружину и терку; для кабелей с бронёй - пайка к бронелентам.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность, соответствие Госстандарту РФ
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение токсичных веществ при нагреве

Преимущества

• Высокая надёжность соединения благодаря однородной термоусадочной системе
• Экологическая безопасность: отсутствие выделения хлора, кислот и токсичных газов при возгорании
• Стабильная работа в широком диапазоне температур, включая холодные условия
• Универсальность: подходит как для кабелей с бронёй, так и без неё
• Не требует сложных инструментов - достаточно фена или горелки

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от влаги, UV-излучения и механических повреждений
• Не подходит для кабелей сечением менее 35 мм2 или более 50 мм2
• Требует точного соблюдения технологии термоусадки - некорректный нагрев снижает герметичность
• Отсутствие встроенных наконечников - необходимо использовать отдельные медные или алюминиевые наконечники подходящего размера
• Не рекомендовано использование в местах с постоянной вибрацией или динамическими нагрузками на кабель

Примеры использования

• Завершение кабеля АВВГнг-LS 3×50 перед подключением к шинной системе в распределительном щите
• Оконцевание кабеля АСБ в кабельной камере подстанции
• Монтаж на выходе кабеля из траншей в здание, где требуется герметизация и пожаробезопасность
• Обслуживание старых сетей с бумажной изоляцией, где важна сохранность заземления через пружину

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 35–50 мм2 - иначе муфта не обеспечит плотного контакта
• Используйте только качественный термофен с регулировкой температуры - слишком высокая температура может повредить полимер
• При работе с кабелем с бронёй обязательно используйте паяльник с достаточной мощностью для надёжного соединения с бронелентами
• Убедитесь, что заземляющий провод правильно закреплён: для бумажной изоляции - через пружину и терку, для бронированного - через пайку
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать материал хрупким
• Проверяйте наличие всех деталей комплекта перед началом работы - особенно пружину, терку и термоусадочные трубки
