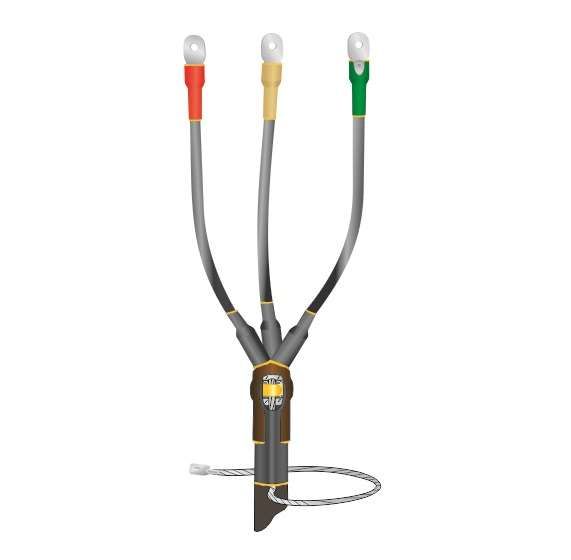

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-3х(35-50) с болт. наконечн. Нева-Транс Комплект 22040078 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 3х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории благодаря термоусадочной технологии и защите от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 3х(35-50) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и металлической броней. Подходит для внутренней и наружной установки - в том числе в условиях повышенной влажности, перепадов температур и воздействия атмосферных осадков. Обеспечивает надёжный контакт между кабелем и электрооборудованием через предустановленные болтовые наконечники.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная, с броневой защитой
• Материал корпуса: полимер с негорючими свойствами (нг-LS)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Наличие наконечников: да, болтовые, для соединения с оборудованием
• Заземление: обеспечивается пружинным контактом и теркой к броне кабеля

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 3х(35-50) с болтовыми наконечниками совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными с броней и пластмассовой изоляцией. Для монтажа требуется:

• Правильно выполненная разделка кабеля - снятие брони, экрана и изоляции согласно рекомендациям производителя;
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Подключение заземляющего провода к броне через пружинный контакт и терку - обязательный этап;
• Не допускается использование механических средств затяжки вместо теплового воздействия.

Перед сборкой проверьте соответствие сечения кабеля указанному диапазону - 35–50 мм2. Отклонение в меньшую сторону снижает плотность прилегания, в большую - препятствует установке.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не поддерживают горение (нг) и имеют сниженное дымо- и газовыделение (LS)
• Произведённые испытания подтверждают соответствие требованиям пожарной безопасности РФ
• Выдерживает длительное воздействие УФ-излучения и атмосферных осадков

Преимущества

• Автономная система заземления - не требует дополнительных деталей
• Универсальная работа в широком температурном диапазоне - от Arctic до жаркого климата
• Экологически безопасный материал - не выделяет токсичных веществ при повышении температуры
• Защита от влаги и пыли - позволяет использовать вне помещений без кожухов
• Предварительно установленные болтовые наконечники исключают необходимость опрессовки

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненной конструкцией
• Не предназначен для многожильных кабелей с числом жил более 3
• Не рассчитана на работу при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологического процесса термоусадки - некорректный прогрев вызывает деформацию или плохую герметизацию
• Не заменяет распределительную коробку - применяется только для финишного оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 3×50 перед подключением к щиту управления на промплощадке
• Завершение кабеля ВБбШв 3×35 на столбе ЛЭП в северных регионах
• Подключение питания к насосной станции с бронированным кабелем в сыром цеху
• Обустройство выхода кабеля из земли в местах прокладки под дорогами

Практические советы

• Перед монтажом обязательно протестируйте термоусадочные трубки на предмет целостности - наличие трещин недопустимо
• При работе в холодную погоду согрейте муфту в помещении до +15…+20 C минимум за 2 часа до начала работ
• Используйте только профессиональный фен с регулировкой температуры - бытовые устройства не обеспечивают нужного контроля
• Проверяйте усилие затяжки болтовых наконечников - переусиливать нельзя, чтобы не повредить медную часть
• После монтажа проведите визуальный осмотр: все слои должны быть полностью усажены, без воздушных пузырей и складок
