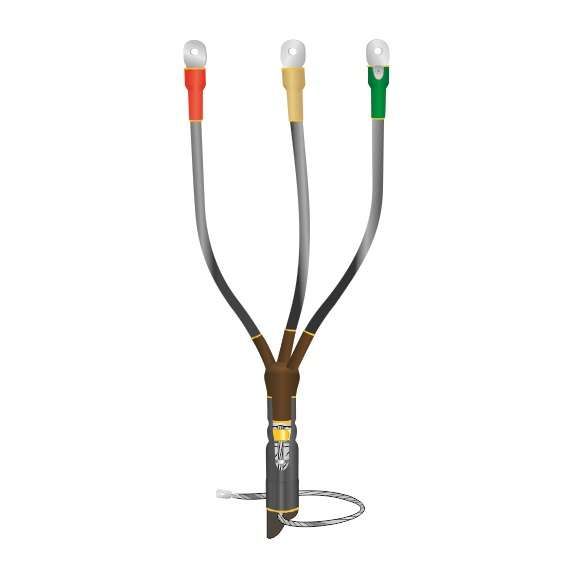

Муфта кабельная концевая внутренней установки 1кВ 1КВТпНнг-LS-3х(35-50) с болтовыми наконечниками Нева-Транс 22040042 Нева Транс

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивая надёжную изоляцию и защиту от возгорания.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(35-50) с болтовыми наконечниками используется для завершения трёхжильных кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, на напряжение до 1000 В. Подходит для установки внутри зданий любого типа - от жилых до промышленных объектов. Особенно эффективна там, где важны пожаробезопасность и минимальное выделение дыма и токсичных газов.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием горелки или фена
• Защитный покров: наличие брони учитывается при монтаже - муфта совместима как с бронированными, так и с небронированными кабелями
• Комплектация: встроенные болтовые наконечники для подключения, элементы для заземления (пружина давления и терка)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(35-50) с болтовыми наконечниками устанавливается после подготовки кабеля: удаления внешней оболочки, брони (при наличии), изоляции жил. После этого все компоненты муфты одеваются на кабель и равномерно нагреваются до усадки. Болтовые наконечники уже установлены - достаточно зачистить жилы и закрутить крепёж. Для кабелей с бумажной изоляцией предусмотрено заземление через пружину и терку; для бронированных - пайка к бронелентам. Монтаж требует наличия термофена или газовой горелки, соблюдения технологии нагрева и контроля равномерности усадки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не распространяют горение (нг) и имеют низкий уровень дымо- и газовыделения (LS)
• Прошла независимые испытания на пожарную безопасность
• Выданы сертификаты соответствия требованиям Госстандарта РФ

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельной опрессовки
• Экологически безопасные материалы снижают риск отравления при пожаре
• Широкий температурный диапазон позволяет использовать в холодных и жарких условиях
• Универсальная конструкция подходит как для бронированных, так и для небронированных кабелей
• Стойкая к механическим воздействиям и влаге термоусадочная оболочка

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от УФ-излучения и осадков
• Требует точного соблюдения технологии термоусадки - перегрев или недостаточный прогрев снижают надёжность соединения
• Не применяется для кабелей с сечением менее 35 мм2 или более 50 мм2
• Заземление к броне возможно только при наличии металлической оболочки - для кабелей с полиэтиленовой оболочкой требуется отдельное решение

Примеры использования

• Оконцевание кабелей питания на распределительных щитах в офисных зданиях
• Подключение кабелей к трансформаторам и двигателям в цехах
• Завершение линий электроснабжения в подвалах, тоннелях, котельных
• Обустройство аварийного освещения и систем пожарной сигнализации

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускается только 35–50 мм2
• Используйте только рекомендованную горелку или фен с регулируемой температурой - избегайте открытого пламени
• При работе с кабелем с бумажной изоляцией обязательно используйте пружину и терку для заземления
• При установке в сыром помещении убедитесь, что кабель полностью просушен перед монтажом
• Проверьте целостность термоусадочных трубок до начала работы - повреждённые детали замените
• После монтажа осмотрите место соединения: поверхность должна быть плотной, без пузырей и складок
