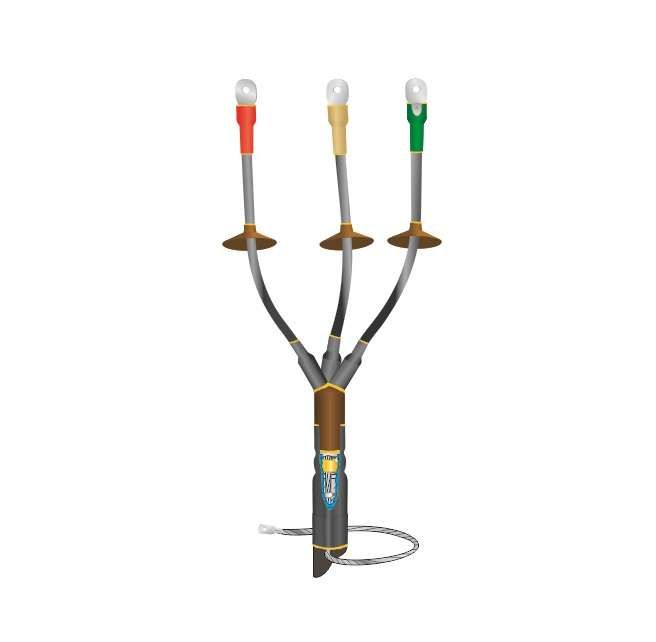

Муфта кабельная концевая наружн. установки 1кВ КНТп 3х(70-120мм) без наконечн. Нева-Транс Комплект 22020065 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(70-120 мм) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые решения, обеспечивая долговечную изоляцию даже в сложных климатических условиях.

Назначение и область применения

Муфта КНТп 3х(70-120 мм) без наконечников используется для завершения кабельных линий на открытом воздухе. Она применяется там, где требуется надёжная изоляция и механическая защита конца кабеля - например, на опорах ЛЭП, у переходов через стены, на столбах, возле распределительных устройств. Подходит для кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Может использоваться как мачтовая муфта - то есть крепится вертикально на опоре.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70 мм2, 95 мм2, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускаются кабели с бронёй и без неё
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита корпуса: IP67 (полностью защищён от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание с помощью газовой горелки или фена
• Материал: модифицированный полимер, устойчивый к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта КНТп 3х(70-120 мм) без наконечников совместима со всеми типами кабелей указанного сечения, вне зависимости от наличия брони. Для монтажа необходимо выполнить подготовленную разделку кабеля: удалить внешнюю оболочку, броню (при наличии), изоляцию жил и экран. После этого все элементы муфты одеваются последовательно и нагреваются равномерно до полной усадки. Жильные изоляторы внутри обеспечивают контроль расстояния между жилами. Отдельно важно правильно закрепить заземление: для кабелей с бумажной изоляцией - с помощью пружины и терки; для бронированных - методом пайки к бронелентам.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено согласно ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Не содержит опасных веществ, соответствует экологическим нормам

Преимущества

• Универсальная - работает с различными типами кабелей одного сечения
• Стойкая к УФ-излучению и влаге - не требует дополнительной защиты
• Герметичная конструкция предотвращает попадание воды внутрь
• Жильные изоляторы продлевают срок службы за счёт увеличенного пути утечки тока
• Легко монтируется на месте без специального оборудования кроме теплового источника
• Экологически безопасна - материал не выделяет токсинов при нагреве

Ограничения применения

• Не предназначен для внутренней установки в помещениях - специально спроектирована для наружного монтажа
• Не имеет встроенного крепления - требует самостоятельного крепления к опоре или конструкции
• Не предусматривает наличие наконечников - они должны быть установлены заранее на жилах перед монтажом
• Запрещено использовать при температуре ниже –50 C - риск хрупкости материала
• Не рекомендовано использование на кабелях сечением меньше 70 мм2 или больше 120 мм2

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×95 на воздушной опоре ЛЭП
• Переход кабеля СИП-4 3×70 с опоры на ввод в распределительный щит
• Монтаж на мачте трансформаторной подстанции
• Завершение кабеля ААШв 3×120 на участках с повышенной влажностью

Практические советы

• Обязательно проверьте соответствие сечения кабеля - муфта рассчитана именно на 70/95/120 мм2, другие значения недопустимы
• Перед монтажом прогрейте муфту до комнатной температуры, особенно при работе зимой
• Используйте только качественную горелку с регулируемым пламенем - перегрев повредит полимер
• При монтаже на бронированном кабеле обязательно сделайте хорошую пайку броневых лент - плохой контакт снижает уровень безопасности
• Проверьте плотность усадки всех частей после остывания - любые вздутости или неплотные участки требуют доработки
• Для удобства работы используйте защитные рукавицы и очки - работа с горелкой требует соблюдения мер предосторожности
