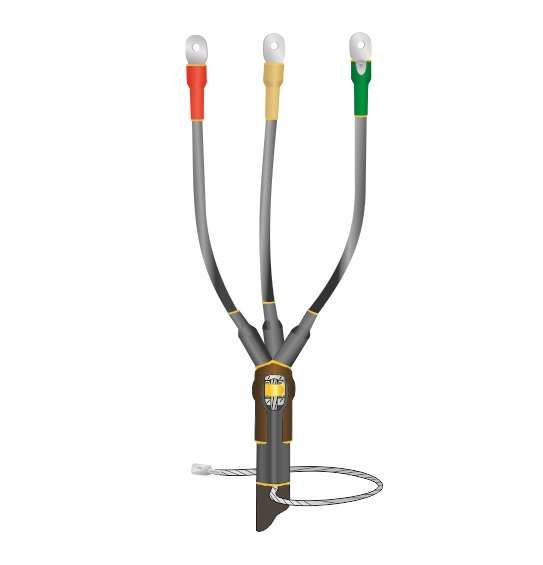

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-3х(35-50) без наконечн. Нева-Транс Комплект 22020130 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-3х(35-50) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2 с пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивая долговременную защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-3х(35-50) используется для завершения кабельных линий - то есть создаёт герметичный переход от открытой части кабеля к оборудованию, шкафу или другому устройству. Применяется там, где требуется надёжная изоляция и механическая защита конца кабеля. Особенно актуальна при монтаже в условиях повышенной влажности, перепадах температур или на открытом воздухе.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 3
• Сечение кабеля: 35–50 мм2
• Тип изоляции кабеля: пластмассовая с бронёй
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер
• Заземление: через пружину постоянного давления и терку
• Устойчивость: к УФ-излучению, атмосферным осадкам, химическим воздействиям

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпб-3х(35-50) совместима исключительно с трёхжильными кабелями указанного сечения и типа изоляции. Для монтажа необходимо выполнить подготовленную разделку кабеля согласно руководству производителя. Все элементы муфты (термоусаживающие трубки, колпачки, пружины) входят в комплект. Процедура выполняется с применением газовой горелки или специального высокотемпературного фена - нагрев равномерно сжимает материал вокруг кабеля, формируя плотное соединение. После сборки проверьте целостность термоусадочных элементов: они должны полностью обтянуть поверхность без пузырей и складок.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасна - не содержит свинец и другие токсичные вещества

Преимущества

• Универсальная - один тип муфты покрывает два значения сечения (35 и 50 мм2)
• Не требует дополнительных компонентов - весь набор встроен в комплект
• Обеспечивает надёжную герметизацию даже при длительном контакте с влагой
• Устойчива к суровым климатическим условиям - работает в Арктике и в пустыне
• Легко диагностируется после монтажа: деформация материала видна визуально
• Защита от коррозии брони реализуется за счёт пружинного контактного устройства

Ограничения применения

• Не кабели с металлической оболочкой вместо брони - возможна потеря герметизации
• Не предназначен для кабелей сечением менее 35 мм2 или более 50 мм2
• Не допускается использование без предварительной разделки кабеля
• Не рекомендовано использовать в местах с постоянным механическим воздействием (например, движущиеся участки конвейера)
• Требует наличия оборудования для термоусадки - нельзя смонтировать без горелки или фена

Примеры использования

• Оконцовка кабеля перед подключением к распределительному щиту в цеху
• Завершение линии питания насосной станции на открытом воздухе
• Монтаж в подземных камерах с высокой влажностью
• Подключение кабеля к трансформатору или двигателю в холодном регионе
• Работы на объектах ЖКХ, энергообъектах, железных дорогах

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль
• При работе в условиях низких температур прогрейте саму муфту до комнатной температуры минимум за 2 часа
• Не применяйте обычный бытовой фен - нужна температура выше 200 C; используйте профессиональный термофен
• При монтаже на вертикальной поверхности закрепите кабель, чтобы он не сползал во время нагрева
• Проверяйте качество термоусадки: все слои должны быть плотно прилегают, без воздушных карманов
• После монтажа проведите визуальный контроль и тест на герметичность (при возможности - сухой воздух под давлением)
