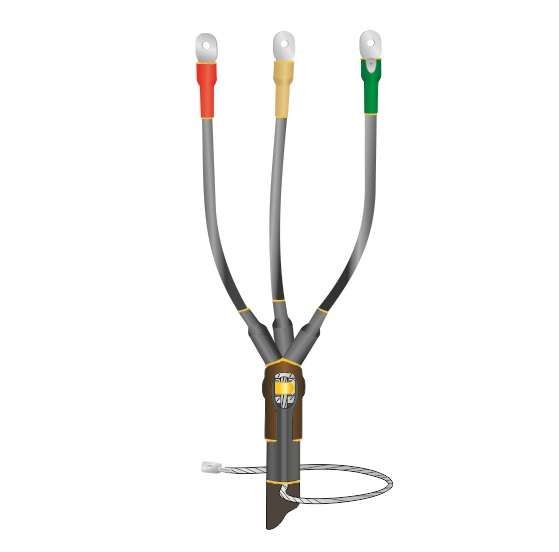

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-3х(35-50) с болт. наконечн. Нева-Транс Комплект 22020142 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбН-3х(35-50) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей сечением 35–50 мм2 с пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая надёжное соединение и защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(35-50) используется для завершения силового кабеля - создания герметичного, механически прочного и электроизоляционного перехода от кабеля к оборудованию (например, распределительному щиту, трансформатору, двигателю). Подходит для кабелей с медными или алюминиевыми жилами, имеющими полиэтиленовую или сшитый полиэтиленовую изоляцию и металлическую броню.

• Подходит для внутренней установки во всех типах помещений - даже с повышенной влажностью.
• Работает на открытом воздухе при перепадах температур от –50 C до +50 C.
• Не требует специальных условий хранения перед монтажом - устойчива к влаге и ультрафиолету.

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Сечение кабеля: 35–50 мм2 (для каждой жилы)
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (ПЭ, СПЭ)
• Тип брони: металлическая (лента, проволока)
• Тип наконечника: болтовые, с возможностью внутреннего и наружного монтажа
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Рабочая температура: –50 C … +50 C
• Относительная влажность: до 98%
• Материал корпуса: модифицированный термоусаживающийся полимер

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(35-50) совместима с кабелями типа ВВГнг, АВВГнг, NYM, KVVG, KVVGнг и аналогичными с указанным сечением и конструкцией. Для монтажа требуется:

• Правильно выполненная разделка кабеля - удаление брони, экрана, изоляции с соблюдением длин, указанных в инструкции.
• Термоусаживание элементов муфты с помощью газовой горелки или высокотемпературного фена (температура нагрева - около 120–150 C).
• Затяжка болтовых наконечников моментом, рекомендованным производителем оборудования, к которому подключается кабель.
• Обязательное крепление заземляющего провода через пружинный контакт и терку к броневой ленте - обеспечивается непрерывность цепи заземления.

Перед монтажом проверьте соответствие сечения кабеля указанному в названии - использование с кабелем меньшим (менее 35 мм2) или большим (более 50 мм2) снижает надёжность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных муфт на напряжение до 1 кВ.
• Выполнена по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Прошла независимые испытания и имеет официальный Сертификат соответствия Госстандарта России.
• Материалы муфты не поддерживают горение и не выделяют токсичных веществ при повышении температуры.

Преимущества

• Универсальная конструкция - один тип муфты покрывает два значения сечения (35 и 50 мм2), что упрощает запасы.
• Термоусаживающаяся технология исключает необходимость заливки эпоксидной смолой - быстрее, чище, проще.
• Болтовые наконечники позволяют легко подключить кабель к шинам, автоматическим выключателям или другим устройствам.
• Защита от влаги, пыли и УФ-излучения делает её пригодной для наружной установки без кожуха.
• Пружинный заземляющий контакт гарантирует долговременный контакт с броней без необходимости сварки или опрессовки.

Ограничения применения

• Не применяется для кабелей с бумажной маслопромитной изоляцией - материал муфты не рассчитан на взаимодействие с минеральным маслом.
• Не предназначен для работы при длительном погружении в воду - IP67 допускает лишь временное воздействие воды, не является водоупорным решением для подводных объектов.
• Не используйте с кабелями сечением менее 35 мм2 - недостаточно материала для плотного прилегания, риск потери герметичности.
• Требуется точное соблюдение технологии термоусаживания - перегрев приводит к деформации, недогрев - к плохому адгезии и образованию воздушных пузырей.

Примеры использования

• Оконцовка кабеля ВВГнг 3×50 на выходе из распределительного щита в промышленном цехе.
• Подключение кабеля АВВГнг 3×35 к частотному преобразователю на открытом участке энергообъекта.
• Завершение бронированного кабеля на вводе в трансформаторную будку в условиях высокой влажности.
• Монтаж на концах кабелей, идущих к насосным станциям, вентиляторам, конвейерам в пищевых и химических производствах.

Практические советы

• Перед монтажом обязательно прогрейте муфту в помещении до температуры выше +5 C - особенно зимой, чтобы предотвратить конденсацию влаги внутри.
• Проверяйте целостность термоусаживающих трубок - наличие трещин, порезов или следов старения - отказ от использования таких изделий!
• При работе с болтовыми наконечниками используйте динамометрический ключ - переусилие может повредить жилу, недоусилие - вызвать нагрев контакта.
• После монтажа проведите контрольный замер сопротивления изоляции - он должен соответствовать значению после первичной прокладки кабеля.
• Храните муфту в оригинальной упаковке, в сухом месте, избегая прямого солнечного света - даже устойчивая к УФ, она не должна подвергаться длительному воздействию.
