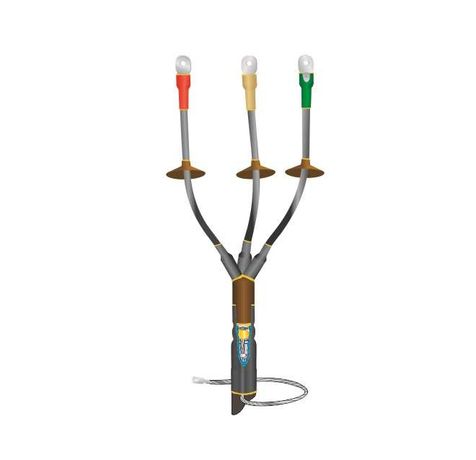

Муфта кабельная концевая наружн. установки 1кВ КНТп 3х(35-50мм) без наконечн. Нева-Транс Комплект 22020064 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(35-50 мм) без наконечника от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые решения, обеспечивая надёжную изоляцию и защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(35-50 мм) без наконечника используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется там, где требуется надёжное оконцевание на открытом воздухе: на опорах ЛЭП, в распределительных устройствах, на столбах, в местах выхода кабеля из земли или труб. Подходит для систем питания промышленного оборудования, насосных станций, освещения, трансформаторных подстанций.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается с броней и без неё
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешней среды: IP67 (пылевлагозащищённая, устойчива к погружению в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(35-50 мм) без наконечника совместима с кабелями типа АСБ, ААБл, ВВГ, NYM, АВВГ и аналогичными, соответствующими указанным сечениям. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина зачистки - согласно инструкции производителя)
• Горелка или высокотемпературный фен (температура нагрева - около 200–250 C)
• Средства защиты: перчатки, щиток, огнеупорный коврик

Основные элементы муфты (термоусаживающиеся трубки, жильные изоляторы) равномерно прогреваются до плотного облегания кабеля. После усадки формируется герметичная изоляция. Отдельно крепится заземляющий провод: к броне - пайкой, к металлической оболочке - через пружину и терку.

Безопасность и стандарты

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(35-50 мм) без наконечника прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Обеспечивает электробезопасность за счёт увеличенной длины пути тока утечки благодаря жильным изоляторам. Материалы устойчивы к старению, не поддерживают горение, не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень защиты IP67 - устойчива к пыли, влаге, временному погружению
• Широкий температурный диапазон - работает в суровых климатических условиях
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Универсальность - подходит для кабелей с броней и без, с любым типом изоляции
• Простота монтажа - один комплект, минимум инструментов
• Экологическая безопасность - материалы не содержат свинца и других токсичных добавок

Ограничения применения

• Не применяется для кабелей сечением менее 35 мм2 или более 50 мм2
• Не предназначен для внутренней установки в закрытых помещениях - специально спроектирована для наружного монтажа
• Требует точного соблюдения технологии термоусаживания; некорректный нагрев снижает герметичность
• Не содержит наконечники - необходимо использовать отдельные медные или алюминиевые наконечники для подключения к оборудованию
• Не рекомендуется для кабелей с газонаполненной изоляцией или маслонаполненных систем

Примеры использования

• Оконцевание кабеля АСБ 3×50 на опоре воздушной линии 0,4 кВ
• Завершение кабеля ВВГ 3×35 перед входом в распределительный шкаф на улице
• Подключение кабеля от трансформаторной подстанции к насосному узлу на открытом участке
• Монтаж на мачте для питания уличного освещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Перегрузка или недогрузка приведут к плохой усадке.
• Обязательно используйте термический инструмент с регулировкой температуры. Перегрев повреждает полимер, недогрев - не даёт герметизации.
• При работе с кабелем с бумажной изоляцией - обязательно соедините заземление через пружину и терку. Это обязательное условие безопасности.
• После монтажа проверьте целостность усадки: нет ли пузырей, вздутий, трещин. При наличии дефектов замените муфту.
• Храните муфту в сухом месте, избегайте длительного воздействия прямого солнечного света до момента установки.
• Артикул 22020064 - всегда проверяйте его при заказе, чтобы получить именно модель без наконечника.
