Муфта кабельная концевая внутр. установки 1кВ ПКВТпН 3х(35-50мм) с наконечн. Нева-Транс Комплект 22020030 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ ПКВТпН 3х(35-50 мм) с наконечником от Нева-Транс Комплект - это готовое решение для герметичного и надёжного оконцевания трёхжильных кабелей сечением 35–50 мм2 с пластмассовой изоляцией без брони. Применяется в закрытых помещениях, где требуется безопасное подключение кабеля к оборудованию.

Назначение и область применения

Муфта ПКВТпН используется для завершения кабельной линии - то есть создаёт герметичный переход от открытой части кабеля к контактному устройству (например, автомату, контактору, шинной системе). Подходит для кабелей с пластмассовой изоляцией, без металлической брони, рабочим напряжением до 1 кВ. Устанавливается исключительно внутри зданий: в распределительных щитах, трансформаторных подстанциях, цехах, офисах, жилых домах. Может применяться там, где уровень влажности может колебаться - от сухих до умеренно влажных помещений.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 35–50 мм2 (подходит для обоих значений)
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (без брони)
• Тип муфты: термоусаживаемая
• Тип наконечника: болтовые, встроенные
• Метод монтажа: термоусаживание с использованием газовой горелки или фена
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Сертифицирована: соответствие Госстандарта России

Совместимость и монтаж

Муфта ПКВТпН совместима только с трёхжильными кабелями сечением 35–50 мм2 и пластмассовой изоляцией. Не применяется для кабелей с броней, алюминиевой жилой или напряжением выше 1 кВ. Для монтажа необходимо выполнить разделку кабеля: зачистить жилы, удалить внешнюю оболочку и экран (если есть), затем надеть муфту и равномерно прогреть её термофеном или газовой горелкой до плотного обтягивания. Все элементы (термоусаживающая трубка, наконечники, герметик) входят в комплект. После усадки наконечники уже готовы к затяжке болтом - дополнительная подготовка не нужна.

Безопасность и стандарты

Муфта ПКВТпН прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 - нормам для кабельных соединений до 1 кВ. Экологически безопасна: материалы не выделяют токсичных веществ при нагреве и эксплуатации. Не содержит свинца и других запрещённых компонентов.

Преимущества

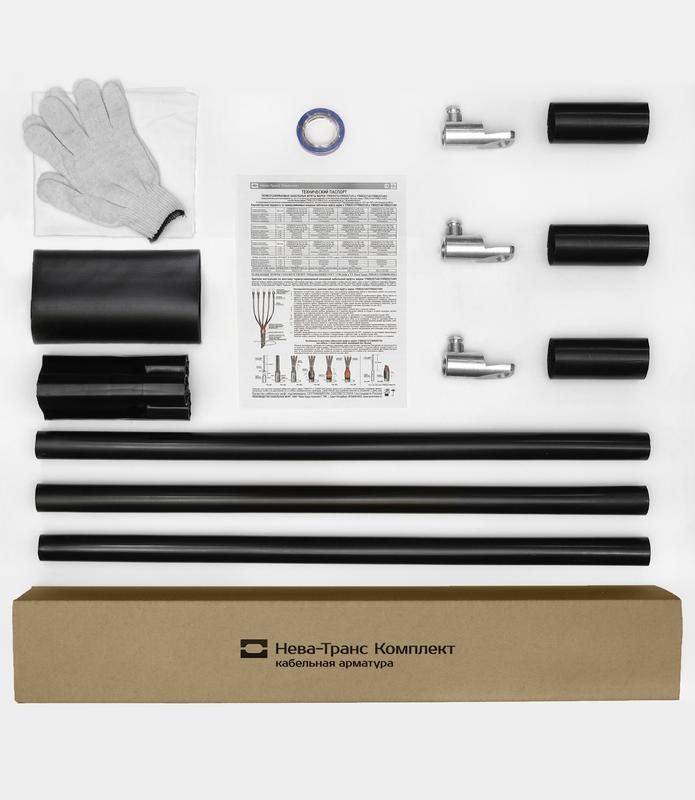

• Готовый комплект - всё необходимое в одной упаковке: термотрубка, наконечники, герметизирующие элементы
• Высокая механическая прочность после усадки - защита от влаги, пыли и вибраций
• Экономия времени: не требует пайки, сварки или сложной сборки
• Надёжный контакт благодаря встроенным болтовым наконечникам - снижает риск перегрева
• Подходит для условий повышенной влажности внутри помещений

Ограничения применения

• Не допускается установка на кабели с броней, металлической оболочкой или алюминиевыми жилами
• Запрещено использовать вне помещений - не рассчитана на воздействие UV-лучей, осадков, температур ниже -40C
• Не подходит для кабелей сечением менее 35 мм2 или более 50 мм2
• Требуется контроль температуры при монтаже: перегрев может повредить изоляцию, недостаточный нагрев - приведёт к плохой усадке

Примеры использования

• Оконцевание кабеля ВВГнг 3×50 перед подключением к автоматическому выключателю в щите
• Подготовка выхода кабеля от трансформатора к шинной системе в цеху
• Завершение линии питания для насоса или вентилятора в административном здании
• Обустройство временных сетей на объектах с постоянным доступом к электрооборудованию

Практические советы

• Перед монтажом проверьте сечение кабеля - точное соответствие 35–50 мм2 гарантирует плотную усадку
• Используйте только термофен с регулировкой температуры или газовую горелку с пламенем средней интенсивности - избегайте локального перегрева
• При работе в условиях повышенной влажности убедитесь, что кабель полностью просушен перед установкой муфты
• После усадки проверьте герметичность: поверхность должна быть гладкой, без пузырей и вздутий
• Для удобства монтажа рекомендуется предварительно собрать все элементы на кабеле, прежде чем начинать нагрев
• Артикул 22020030 - единственный номер для заказа этой модели; другие аналоги не обеспечивают ту же степень защиты
