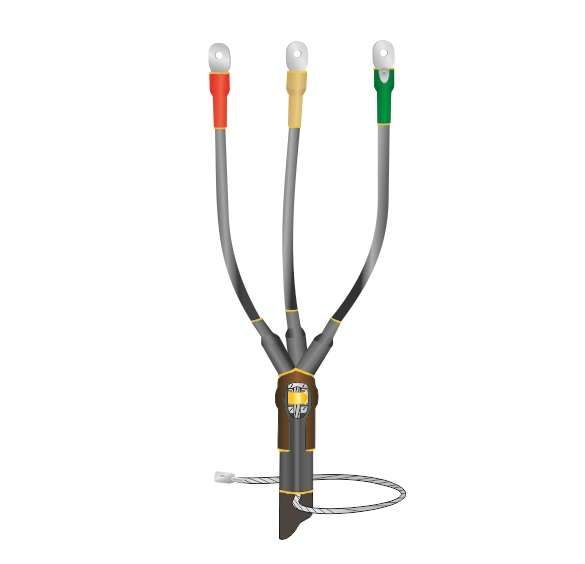

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-3х(150-240) без наконечн. Нева-Транс Комплект 22020132 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-3х(150-240) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из пластмассы и бронёй, сечением 150–240 мм2, рассчитана на работу под напряжением до 1 кВ. Подходит для внутренней и наружной установки, обеспечивая долговременную защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-3х(150-240) используется для завершения кабельных линий - то есть создаёт герметичный переход от открытой части кабеля к оборудованию, шкафу или другому устройству. Применяется там, где требуется надёжная изоляция и механическая защита конца кабеля: на трансформаторных подстанциях, распределительных пунктах, в кабельных колодцах, на опорах ЛЭП, в промышленном оборудовании.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 3
• Сечение кабеля: 150, 185, 240 мм2
• Тип изоляции кабеля: пластмассовая (ПВХ, полиэтилен и аналоги)
• Наличие брони: да (для кабелей с металлической бронёй)
• Температурный режим работы: от –50 C до +50 C
• Степень защиты: IP67 (полностью защищена от пыли и временного погружения в воду)
• Относительная влажность: до 98%
• Метод монтажа: термоусаживание
• Герметизация: через термоусаживающие элементы из модифицированного полимера
• Заземление: реализуется через пружину постоянного давления и терку для соединения с бронелентами

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпб-3х(150-240) совместима исключительно с трёхжильными кабелями указанного сечения и типом изоляции. Для правильной установки необходимо:

• Выполнить точную разделку кабеля согласно чертежу производителя - соблюсти длину зачистки жил, удалить броню и экран;
• Подготовить поверхность кабеля: она должна быть сухой, чистой, без острых кромок;
• Нагревать термоусаживающие элементы равномерно с помощью газовой горелки или профессионального фена (температура нагрева - около 120–150 C);
• Не допускать перегрева - это повреждает материал; недостаточного прогрева - тогда герметизация будет неполной;
• Обязательно закрепить заземляющий провод к броне с помощью пружины и терки - без этого нарушается требование безопасности.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормативу для кабельных муфт на напряжение до 1 кВ
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет официальный сертификат соответствия Госстандарта России
• Материалы устойчивы к УФ-излучению и атмосферным осадкам - подходят для наружной эксплуатации
• Экологически безопасны: не содержат свинец, хлорированные соединения и другие запрещённые вещества

Преимущества

• Универсальная - работает с тремя сечениями кабеля (150/185/240 мм2), снижает потребность в нескольких типах муфт
• Высокая степень герметизации благодаря термоусаживающим материалам - предотвращает попадание влаги и пыли
• Устойчива к суровым условиям: холод (-50 C), жара (+50 C), повышенная влажность
• Легко монтируется на месте - не требует сложного оборудования кроме горелки
• Автоматическое заземление через пружину - минимизирует риск плохого контакта
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для кабелей с бумажной маслопрокопитой изоляцией - только с пластмассовой
• Не предназначен для кабелей сечением меньше 150 мм2 или больше 240 мм2 - возможен выход из строя
• Не заменяет ответвительную или соединительную муфту - только для оконцевания
• Не рекомендовано использовать в условиях постоянного погружения в воду - IP67 позволяет временное погружение, но не длительное
• Требует наличия специнструментов: горелки или фена с регулировкой температуры
• Не содержит наконечники - их следует выбирать и монтировать отдельно

Примеры использования

• Оконцовка кабеля ВВБШв 3×185 перед подключением к распределительному щиту в цеху
• Монтаж на конце кабеля ААБл 3×240 на столбе воздушной линии
• Защита конца кабеля в кабельном колодце на тепловой станции
• Подключение кабеля к трансформатору в зимний период при температуре ниже –30 C

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже +-5 мм2 может вызвать проблемы с плотностью посадки
• Не используйте бытовые фены - они не достигают нужной температуры и не обеспечивают равномерный нагрев
• При работе на открытом воздухе в сырую погоду - накрывайте место монтажа плёнкой, чтобы избежать намокания разделки
• Проверяйте целостность термоусаживающих трубок до начала работ - наличие трещин или деформаций - причина отказа
• После монтажа обязательно протестируйте изоляцию мегаомметром - минимальное сопротивление должно быть выше 1000 МОм
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может изменить эластичность материала
