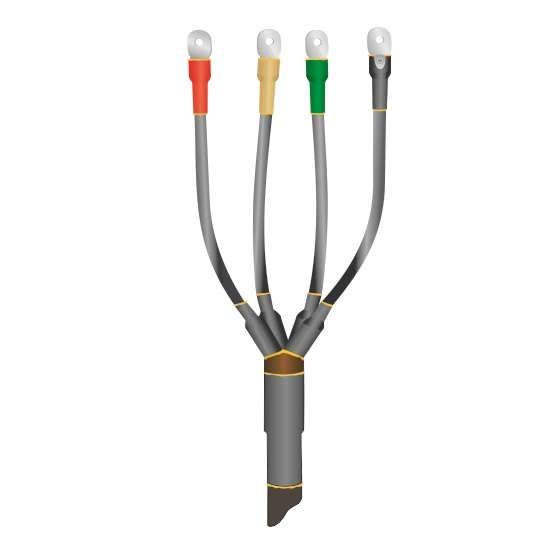

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-4х(150-240) без наконечн. Нева-Транс Комплект 22020160 Нева Транс 22020332

Муфта кабельная концевая 1ПКВ(Н)Тп-4х(150-240) без наконечников от Нева-Транс предназначена для герметичного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и сечением 150–240 мм2 на напряжение до 1 кВ. Применяется как во внутренних помещениях, так и на открытом воздухе, обеспечивая надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-4х(150-240) без наконечников используется для завершения кабельных линий - то есть для создания герметичного и электроизоляционного перехода от открытого провода к месту подключения (например, к шинам, автоматам, трансформаторам). Подходит для кабелей без брони, с пластмассовой изоляцией, таких как АВВГ, ВВГ, АВБбШв и аналогичных.

• Подходит для внутренней установки в распределительных щитах, камерах, туннелях.
• Применима для наружной установки на опорах, столбах, в условиях повышенной влажности и перепадов температур.
• Не предназначен для кабелей с металлической броней или алюминиевой оболочкой.

Технические характеристики

• Тип: термоусадочная муфта
• Число жил: 4
• Номинальное сечение кабеля: 150–240 мм2
• Напряжение: до 1 кВ
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: защищает от влаги, пыли и атмосферных воздействий (не имеет класса IP, но обеспечивает герметичность через термоусадку)
• Способ монтажа: термоусадка с применением тепла
• Защитный покров: отсутствует - рассчитана на кабели без брони

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-4х(150-240) без наконечников совместима исключительно с кабелями указанного сечения и типа изоляции. Для монтажа требуется подготовить конец кабеля по технологии разделки - удалить внешнюю оболочку, экран и изоляцию жил в соответствии с чертежом, указанным в инструкции производителя.

• Основные элементы муфты (термоусадочные трубки, колпачки, герметик) устанавливаются последовательно на подготовленный участок кабеля.
• Обязательно использовать источник тепла: газовую горелку или специальный высокотемпературный фен (температура нагрева - около 150–200 C).
• Нагрев должен быть равномерным, без перегрева - чтобы не повредить полимер.
• Наконечники в комплект не входят - их необходимо приобрести отдельно и запрессовать перед установкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России.
• Экологически безопасна - не содержит свинца и других токсичных веществ.
• Устойчива к УФ-излучению - не трескается и не теряет эластичность под прямыми солнечными лучами.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и коррозию контактов.
• Работает в широком диапазоне температур - подходит для холодных регионов и летнего зноя.
• Лёгкий вес и компактность - удобна для монтажа в ограниченном пространстве.
• Не требует сложных инструментов - достаточно фена или горелки.
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или многожильными медными жилами с большим шагом скрутки - возможен риск повреждения изоляции при термоусадке.
• Не рекомендовано использование в местах постоянного погружения в воду (например, подземные каналы с затоплением).
• Запрещено применять при температуре ниже –50 C - материал становится хрупким.
• Не заменяет соединительную муфту - предназначена только для оконцевания, а не для ответвлений или соединений двух кабелей.

Примеры использования

• Оконцовка кабеля ВВГнг 4×185 перед подключением к вводному автомату в распределительном щите.
• Завершение кабеля АВВГ 4×240 на воздушной опоре перед переходом на overhead-провод.
• Подключение кабеля к трансформатору или распределительному устройству на промышленном объекте.
• Монтаж в подвалах, кабельных каналах, тоннелях с высокой влажностью.

Практические советы

• Перед монтажом проверьте точное сечение кабеля - отклонение даже на 10 мм2 может привести к плохой посадке муфты.
• Используйте только оригинальные наконечники подходящего размера - они должны плотно запрессовываться на жилы до начала установки муфты.
• При работе на улице избегайте монтажа при дожде или сильном ветре - влага может попасть на разделку до термоусадки.
• Не используйте обычный бытовой фен - он не достигнет нужной температуры; требуется профессиональный термофен с регулировкой.
• После монтажа осмотрите поверхность муфты - она должна быть гладкой, без пузырей и вздутий. Это признак правильной термоусадки.
• Артикулы 22020160 и 22020332 - это один и тот же продукт от Нева-Транс, различаются лишь партиями производства.
