Кабель АВВГ 4х240
Товарные предложения:
| Кабель АВВГ 4х240 ОС (N) 1кВ (м) Энергокабель ЭИЗМ1004804 | 05.02.2025 | 538 м. | 1 630,18 ₽ | м. | от 1 дня |
| Кабель силовой АВВГнг(А)-LS 4х240ос(N)-1 ТРТС | 03.02.2025 | 262 м. | 1 822,88 ₽ | м. | от 1 дня |
| АВВГнг(А)-LS 4x240 мс-1 | 05.02.2025 | 698 м. | 1 830,56 ₽ | м. | от 1 дня |
| Кабель силовой АВВГнг(А)-LS 4х240мс(N)-1 ТРТС | 03.02.2025 | 174 м. | 1 842,91 ₽ | м. | от 1 дня |
| Кабель силовой АВВГнг(A)-LS 4х240ос(N)-1 ТРТС | 03.02.2025 | 242 м. | 1 869,65 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля АВВГ 4х240
Кабель АВВГ 4х240 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый кабель АВВГ 4*240 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВВГ 4х240 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АВВГ 4*240 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Сопутствующие товары
Условные замены
Описание
АВВГ 4х240 - кабель силовой с 4 алюминиевыми жилами сечением 240 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ 4х240
Климатическое исполнение кабеля силового алюминиевого АВВГ 4*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 4х240 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 4х240 не должна превышать 98%.
Монтаж кабеля АВВГ 4*240 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 4х240 должен быть не менее 491,4 миллиметров.
Растягивающее усилие при прокладке АВВГ 4х240 не должно превышать 28800 Ньютонов.
Расчетная масса кабеля АВВГ 4*240 составляет 5,02 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 4х240 равен 54,6 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 4х240 на воздухе: 401 Ампер.
Расшифровка маркировки АВВГ 4*240
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
4 - количество алюминиевых жил.
240 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

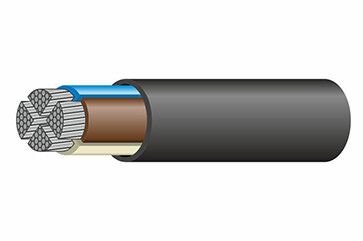

Конструкция кабеля АВВГ 4х240
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 4х240
Кабель силовой алюминиевый АВВГ 4*240 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 374 Ампер.
АВВГ 4х240 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
ГОСТ
31996-2012
Марка
АВВГ
Высота
0.055 м.
Ширина
0.055 м.
Код ОКП
353 771
Глубина
1 м.
Код товара
АВВГ 4х240
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
240
Наружный диаметр, мм
57.6
Максимальный вес (кг/м)
5.013
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2.2
Объём горючей массы (л/км)
1369
Максимальный диаметр жилы
20.6
Расчетная масса(вес), кг\км
5 013
Масса цветного металла (г/м)
20.6
Допустимый радиус изгиба (мм)
460.8
Минимальный радиус изгиба, мм
432
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
48000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
5013
Максимальный наружный диаметр (мм)
57.6
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
17.54
Максимальная длина в бухте(смотке), м
9
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
3.6
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.13
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
333
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
109.71
Максимальная мощность при прокладке в земле, 380V (кВт)
246.09
Длительно допустимая токовая нагрузка в земле, Ампер
337
Допустимая токовая нагрузка при прокладке в земле (А)
363
Максимальная мощность при прокладке в воздухе, 220V (кВт)
117.63
Максимальная мощность при прокладке в воздухе, 380V (кВт)
263.86
Допустимый ток односекундного короткого замыкания (кА)
17.54
Допустимая токовая нагрузка при прокладке на воздухе (А)
359
