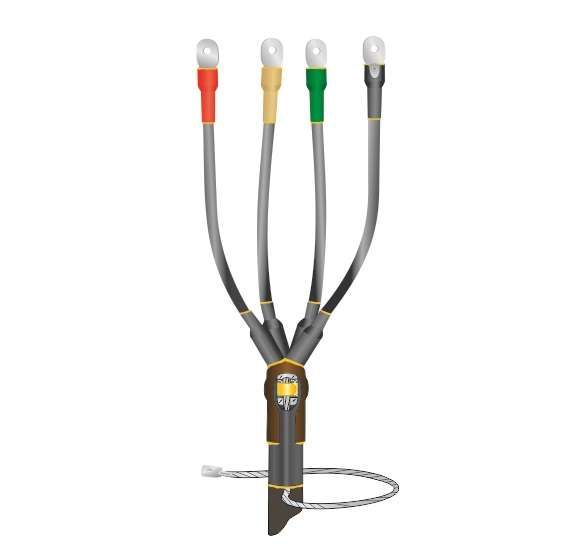

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-4х(150-240) с болт. наконечн. Нева-Транс Комплект 22020148 Нева Транс

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпбН-4х(150-240) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для надёжного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и бронёй, работающих на напряжение до 1 кВ. Применяется как в помещениях, так и на открытом воздухе, обеспечивая герметичное и механически прочное соединение с возможностью заземления брони.

Назначение и область применения

Муфта 1ПКВ(Н)ТпбН-4х(150-240) используется для завершения кабельных линий - то есть для создания безопасного выхода токоведущих жил из кабеля в распределительное устройство, шкаф или оборудование. Подходит для кабелей сечением 150, 185 и 240 мм2. Область применения: промышленные объекты, энергообъекты, трансформаторные подстанции, насосные станции, конвейеры, системы автоматизации. Может монтироваться в закрытых помещениях любой степени влажности и на открытом воздухе при экстремальных температурах - от –50 C до +50 C.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Рабочая температура: –50 C … +50 C
• Относительная влажность: до 98%
• Заземление: через пружинный контакт и терку к бронелентам кабеля
• Наконечники: болтовые, внутренней и внешней установки

Совместимость и монтаж

Муфта совместима с кабелями типа ВВГнг, АВВГнг, ВБШв, АВБШв и аналогичными с пластмассовой изоляцией и металлической бронёй. Для монтажа требуется предварительная разделка кабеля - удаление внешних слоёв до обнажения жил и брони. После этого все элементы муфты (термоусадочные трубки, наконечники, пружина заземления) собираются на кабеле и нагреваются равномерно с помощью газовой горелки или мощного фена (температура около 200–250 C). Усадка происходит за несколько минут, образуя плотное, герметичное покрытие. Болтовые наконечники позволяют легко подключить жилы к шинам или аппаратам. Заземление брони осуществляется автоматически через пружину и терку - не требует сварки или дополнительных клемм.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинца и других запрещённых веществ
• Устойчива к УФ-излучению - не трескается и не выгорает на солнце

Преимущества

• Универсальность - одна муфта подходит сразу для трёх сечений: 150, 185 и 240 мм2
• Высокая герметичность благодаря термоусадке - исключает попадание влаги и пыли
• Автоматическое заземление брони - снижает риск поражения током и повреждения оборудования
• Не требует специального инструмента кроме фена/горелки
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации
• Устойчивость к перепадам температур и влажности - работает даже в Арктике и пустыне

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией или маслонаполненных кабелей
• Не рекомендуется использовать в местах с постоянным контактом с открытым пламенем
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев приведёт к плохой адгезии, перегрев - к деформации
• Не предназначен для кабелей с сечением менее 150 мм2 или более 240 мм2
• Не заменяет ответвительные или соединительные муфты - только для концевого оконцевания

Примеры использования

• Подключение кабеля ВБШв 4×185 к вводному щиту на промышленном предприятии
• Оконцевание кабеля АВВГнг 4×240 на столбе ЛЭП в условиях повышенной влажности
• Монтаж на выходе силового кабеля от трансформатора к частотному преобразователю
• Обустройство кабельной линии на тепловой электростанции с суровым климатом

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - используйте штангенциркуль
• При разделке кабеля сохраните целостность брони - она нужна для заземления
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает пузыри и складки
• Используйте только профессиональные термофены с регулировкой температуры - бытовые фены не подходят
• После монтажа проверьте герметичность: если видны трещины или неплотные участки - повторите нагрев
• При работе на открытом воздухе в сырую погоду накрывайте место монтажа плёнкой до начала нагрева
• Сохраняйте упаковку - в ней указаны номер партии и срок годности, важные для документации
