Муфта кабельная концевая 4КВНТп-1 150-240 мм², 1 кВ КВТ 57892

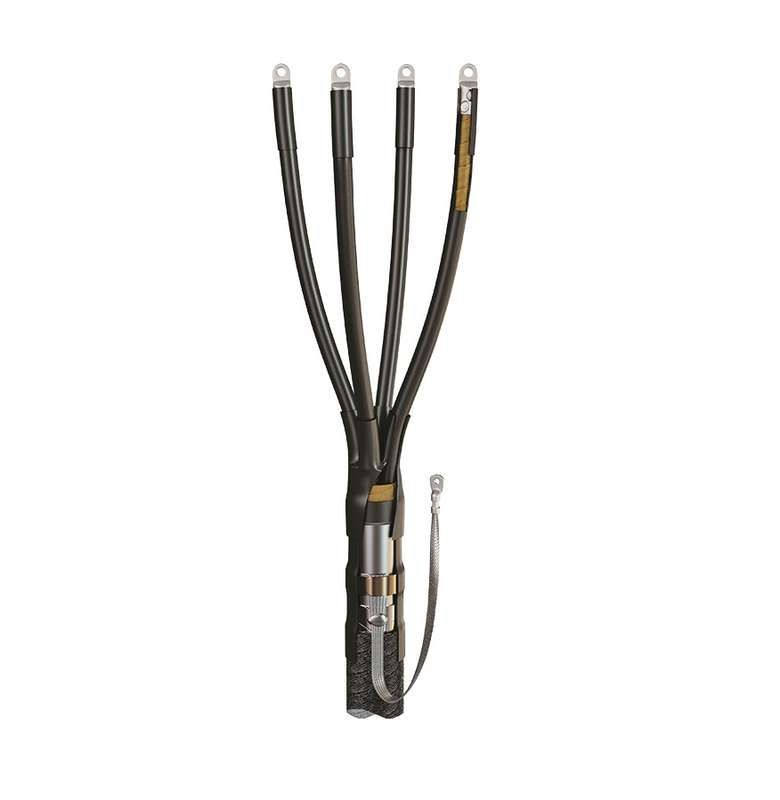

Муфта кабельная концевая 4КВНТп-1-150/240 без болтовых наконечников от КВТ предназначена для герметичного оконцевания четырёхжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, работает в широком диапазоне температур. Артикул 57892 - решение для профессионального завершения силовых кабельных линий.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-150/240 без болтовых наконечников используется для создания герметичного и электроизоляционного окончания четырёхжильных кабелей с бумажной маслопропитанной изоляцией. Применяется там, где требуется надёжное соединение между кабелем и внешним оборудованием - например, на входе в распределительные устройства, трансформаторы, щиты, станции управления.

• Подходит для кабелей типа: ААБл, АСБл, ААБв, АСБШв, ААШв, ААБ2лШв и аналогичных;
• Работает как внутри помещений, так и на открытых участках - благодаря UV-стойкости материала;
• Не требует специальной защиты корпуса при наружном монтаже;
• Производится по ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение жил: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев термоусадочных элементов
• Материал корпуса: негорючий термопластик
• Материал изоляции: пропитанная бумажная изоляция (совместима с маслопропитанными кабелями)
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников - допускает использование любых типов наконечников (опрессовываемых или болтовых)
• Герметизация: за счет термоплавкого клея внутри всех элементов
• Формирование заземления: через пружину постоянного давления + возможность пайки на броне
• Состав материалов: HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта 4КВНТп-1-150/240 без болтовых наконечников совместима с кабелями с броней и без неё. Для монтажа используются только термоусадочные элементы - никаких механических фиксаций или сварки не требуется.

Основные этапы монтажа:

• Подготовить конец кабеля: удалить внешнюю оболочку, броню (при наличии), изоляцию жил;
• Надеть основные компоненты муфты (манжеты, перчатки, поясную манжету) на кабель перед подготовкой;
• Загнуть броневые ленты и закрепить заземление с помощью пружины постоянного давления - это безопаснее пайки для бумажной изоляции;
• Если кабель имеет стальную или алюминиевую броню - обязательно использовать дополнительный комплект заземления КМПБ;
• Передвинуть все элементы на место соединения и равномерно прогреть пропановой горелкой ПГ (КВТ);
• Проверить плотность усадки - клей должен выдавливаться по шву, что гарантирует герметичность.

Инструменты: пропановая горелка ПГ (КВТ), набор для срыва головок НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствие нормам: ТУ 3599-006-97284872-2006, ГОСТ 34839-2022
• Материалы не содержат галогенов - при возгорании не выделяют токсичных паров
• Негорючий термопластик снижает распространение пламени
• Температурный режим работы (-50…+50 C) обеспечивает работу в суровых условиях
• Защита IP67 достигается за счёт герметизации клеем - не требует дополнительных кожухов

Преимущества

• Универсальная комплектация - можно использовать как с опрессовываемыми, так и с болтовыми наконечниками
• Пружина постоянного давления ускоряет заземление и предохраняет бумажную изоляцию от теплового воздействия при пайке
• Высокая степень герметизации благодаря термоплавкому клею во всех элементах
• Стойкость к УФ-излучению и осадкам - долговечна при наружной установке
• Легко контролируемый процесс монтажа - результат виден сразу после усадки
• Экономия времени: один комплект заменяет несколько вариантов сборки

Ограничения применения

• Не кабели с полиэтиленовой или ЭВМ-изоляцией - только для бумажной маслопропитанной изоляции
• Не предназначен для высоких нагрузок выше 1 кВ - нельзя использовать на сетях 6(10) кВ
• Требуется точное соблюдение сечения кабеля: 150–240 мм2; меньшие или большие значения недопустимы
• При работе в условиях повышенной влажности или частых циклов заморозки/оттаяния рекомендован контроль целостности герметика каждые 3 года
• Необходимо наличие пропановой горелки - невозможно смонтировать без нагревательного оборудования
• Для кабелей со стальной броней обязательна установка дополнительного комплекта КМПБ

Примеры использования

• Оконцовка кабеля ААБл от подземной трассы к распределительному пункту на площадке;
• Подключение кабеля АСБв к трансформаторному отделению в холодном регионе;
• Монтаж выхода кабеля из колодца на столб с последующим подсоединением к автоматическому выключателю;
• Замена старой муфты на новую в существующей сети 1 кВ без демонтажа всей линии.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже +-10 мм2 может вызвать плохую усадку или протечку;
• Не экономьте на горелке - слабый поток воздуха даёт неравномерную усадку и риск деформации;
• Если кабель с броней - всегда применяйте КМПБ, даже если кажется, что “хватит” пружины;
• При монтаже в сыром месте - просушите конец кабеля перед установкой муфты;
• После монтажа проверьте: клей выступил по всем швам? Нет пузырей? Перчатки полностью улеглись?
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя материал UV-стойкий, длительное воздействие может изменить эластичность.
