Муфта кабельная концевая внутр. установки 1кВ ПКВТп 4х(150-240мм) без наконечн. Нева-Транс Комплект 22020016 Нева Транс

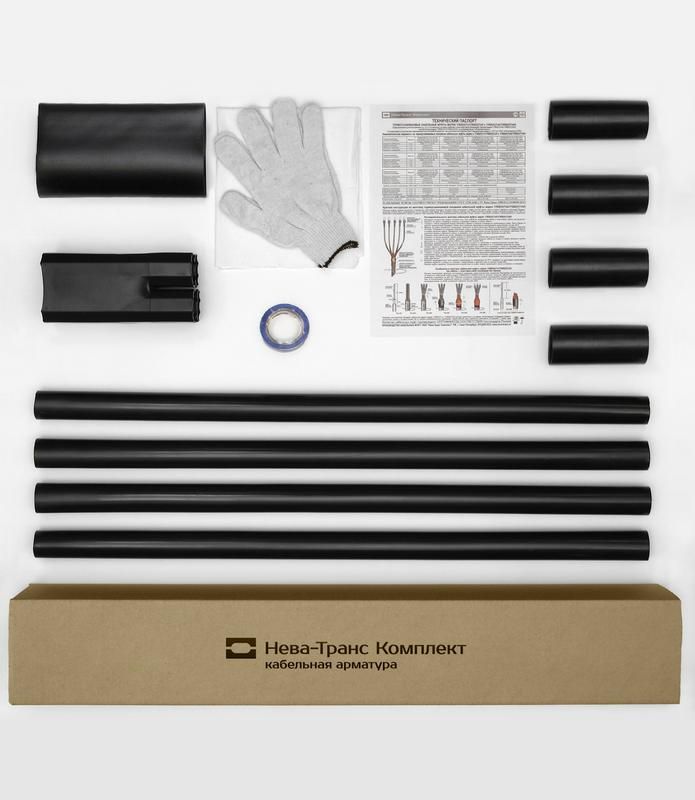

Муфта кабельная концевая внутренней установки 1 кВ ПКВТп 4х(150–240 мм) без наконечников, артикул 22020016, производства Нева-Транс Комплект, предназначена для герметичного оконцевания силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 1 кВ. Применяется как на открытом воздухе, так и внутри помещений, обеспечивает надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта 1КНТп-3х(150–240) используется для завершения трёхжильных кабелей сечением 150, 185 и 240 мм2. Подходит для кабелей с бронёй и без неё. Может монтироваться на опорах, столбах, в распределительных устройствах, трансформаторных будках и других местах открытой установки. Также допускается использование в закрытых помещениях при условии соблюдения требований к влажности и температуре.

Технические характеристики

• Номинальное напряжение: до 1 кВ включительно
• Сечение кабеля: 150, 185, 240 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Тип муфты: термоусаживаемая
• Рабочий диапазон температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, перепадам температур
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима с кабелями типа ААБл, АСБ, ВВГ, NYM, АВВГ и аналогичными, имеющими указанные сечения и тип изоляции. Монтаж выполняется путём термоусадки с использованием газовой горелки. Перед установкой необходимо зачистить конец кабеля, удалить броню (при наличии), подготовить жилы и выполнить фазировку. Наконечники не входят в комплект - их требуется приобрести отдельно в соответствии с сечением кабеля и типом зажима.

Безопасность и стандарты

Изделие прошло независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Материалы муфты экологически безопасны, не выделяют токсичных веществ при нагреве и не поддерживают горение.

Преимущества

• Высокая степень защиты IP67 после усадки - предотвращает попадание пыли и воды
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях
• Устойчивость к УФ-излучению снижает риск старения материала на открытом воздухе
• Универсальность - один тип муфты подходит для нескольких сечений кабеля
• Легко монтируется на месте - не требует сложного оборудования

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, КГ, КПЭ) - возможны проблемы с герметизацией
• Не рекомендуется для многожильных кабелей более чем 3 жил - данная модель рассчитана исключительно на 3-жильные
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев может привести к образованию воздушных пузырей и потере герметичности
• Отсутствие наконечников в комплекте - необходимо самостоятельно выбрать и смонтировать подходящие контактные элементы

Примеры использования

• Оконцевание кабеля АСБ 3×185 на опоре ЛЭП 0,4 кВ
• Подключение кабеля ВВГнг 3×240 к входному щиту в цеху с повышенной влажностью
• Завершение кабеля ААБл 3×150 перед подключением к трансформатору на открытой площадке
• Монтаж на мачте в качестве концевой заделки для питания насосной станции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - муфта работает только с 150, 185 и 240 мм2. Для меньших или больших сечений используйте другую модель.
• Обязательно используйте газовую горелку с регулируемым пламенем - равномерный прогрев обеспечивает качественную усадку без деформаций.
• При работе на открытом воздухе избегайте монтажа во время дождя или при влажности выше 98%. Если невозможно - используйте временный экран.
• Выбирайте наконечники с учётом материала жилы (медные/алюминиевые) и типа соединения (болтовые, прессовые).
• После монтажа проверьте герметичность - поверхность должна быть плотной, без вздутий и трещин.
