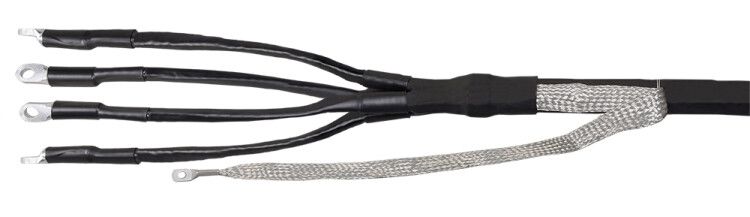

Муфта концевая КВ(Н)тп 4х150/240 без наконечн.; ППД бумаж. изол. 1кВ IEK UZM-BIK1-NVN4-150240XZ

Муфта концевая КВ(Н)тп 4х150/240 без наконечников ППД бумажная изоляция 1кВ от IEK предназначена для герметичного оконцовывания четырёхжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Применяется как внутри зданий, так и на улице. Муфта выполнена из термоусаживаемого полимера, обеспечивает надёжную изоляцию и механическую защиту без необходимости установки болтовых наконечников.

Назначение и область применения

Муфта концевая КВ(Н)тп 4х150/240 без наконечников ППД бумажная изоляция 1кВ используется для завершения трёх- и четырёхжильных кабелей с бумажной изоляцией. Подходит для соединения кабельных линий с оборудованием - распределительными щитами, трансформаторами, двигателями, осветительными . Устанавливается как в помещениях, так и на открытом воздухе. Непригодна для кабелей с пластмассовой или резиновой изоляцией - только для кабелей с бумажной пропиткой.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Поддерживает сечение жил от 150 до 240 мм2
• Количество жил: 4 (для четырёхжильных кабелей)
• Тип исполнения: термоусаживаемая
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта концевая КВ(Н)тп 4х150/240 без наконечников ППД бумажная изоляция 1кВ совместима с кабелями следующих типов: ААГ-1, ААШ-1, ААБ-1, ААП-1, ААБШ-1, ААПШ-1, АСГ-1, ААСШ-1, АСБШ-1, СГ-1, СШ-1, СБШ-1, СБ-1, СП-1, СК-1, СБГ-1, СПГ-1 и их аналоги. Для монтажа требуется нагрев феном до температуры, указанной в инструкции - материал равномерно усыхает, плотно облегая поверхность кабеля. Болтовые наконечники не требуются - провода зачищаются и заводятся прямо в контактную часть муфты. Комплектация включает заземляющий элемент с роликовыми пружинами - они обеспечивают надёжный контакт с бронёй кабеля без сварки или опрессовки.

Безопасность и стандарты

Муфта концевая КВ(Н)тп 4х150/240 без наконечников ППД бумажная изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Обеспечивает электроизоляционную безопасность при работе в условиях повышенной влажности и перепадах температур. Полимерная оболочка не распространяет горение и устойчива к воздействию ультрафиолета, что важно для наружной установки.

Преимущества

• Не требует сложных инструментов - достаточно тепловентилятора для монтажа
• Автоматически формирует герметичную изоляцию благодаря термоусадке
• Заземление реализовано встроенной системой с пружинами - исключает необходимость дополнительных работ
• Высокая долговечность - срок службы 30 лет при соблюдении условий эксплуатации
• Устойчивость к внешним факторам: влага, пыль, перепады температур

Ограничения применения

• Не применяется для кабелей с полиэтиленовой, ПВХ или резиновой изоляцией - только для бумажной
• Не предназначен для кабелей с сечением менее 150 мм2 или более 240 мм2
• Требуется точное соответствие числа жил - четыре жили, три жилы использовать нельзя
• Не рекомендовано применение в местах с частыми механическими нагрузками без дополнительной защиты (например, в каналах с движущимися объектами)
• Не допускается использование в средах с химическими растворителями, маслом или агрессивными газами

Примеры использования

• Оконцовка кабеля ААБ-1 от подземной ЛЭП к вводному шкафу в цехе
• Присоединение кабеля СБ-1 к трансформаторной подстанции на открытой площадке
• Финальная сборка четырёхжильного кабеля от распределительного пункта к насосной станции
• Замена поврежденного участка кабеля в кабельном канале с последующим оконцовыванием

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен подходить под заявленный диапазон сечения 150–240 мм2; слишком толстый кабель не войдет, слишком тонкий - не будет плотно прилегать
• Защитите место монтажа от влаги во время подготовки - даже перед усадкой бумажная изоляция чувствительна к сырости
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - это предотвращает образование воздушных пузырей
• Проверьте целостность заземляющих пружин после монтажа - они должны плотно прижиматься к броне без люфта
• Храните муфту в сухом месте, избегая прямого солнца - хотя она устойчива к УФ, длительное воздействие снижает эластичность материала
