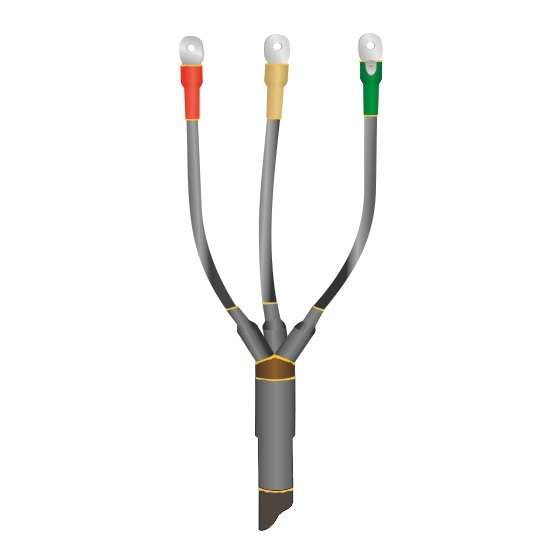

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-3х(150-240) с болт. наконечн. Нева-Транс Комплект 22040104 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-3х(150-240) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории - особенно актуально там, где важны пожаробезопасность и долговечность.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-3х(150-240) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей сечением 150, 185 и 240 мм2. Подходит для кабелей с пластмассовой изоляцией без металлической брони. Обеспечивает надёжный контакт между кабелем и внешним оборудованием - распределительными щитами, трансформаторами, автоматическими выключателями.

• Подходит для внутренней установки в помещениях любой степени влажности - цехах, подземных сооружениях, этажных шкафах.
• Применима для наружной установки - на опорах, в кабельных колодцах, на фасадах зданий.
• Не требует специальных условий защиты от влаги благодаря защищённому корпусу и материалам класса LS.

Технические характеристики

• Номинальное напряжение: 1000 В (1 кВ)
• Поперечное сечение кабеля: 150–240 мм2 (совместимо с 150, 185, 240 мм2)
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (без брони)
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Исполнение: нг-LS - не поддерживают горение, с минимальным дымо- и газовыделением
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Наличие наконечников: да, болтовые, готовые к подключению

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпНнг-LS-3х(150-240) совместима исключительно с кабелями без брони и с изоляцией из ПВХ или XLPE. Для монтажа требуется предварительная подготовка кабеля:

• Зачистить изоляцию и экран согласно рекомендациям производителя.
• Обработать поверхность кабеля спиртом или другим обезжиривателем.
• Надеть термоусадочные элементы в правильном порядке - начиная с нижнего слоя.
• Равномерно прогревать поверхность горелкой или феном до плотного обтягивания деталей.

Болтовые наконечники уже установлены - достаточно затянуть их на контакте оборудования моментом 10–14 Нм (по таблице производителя). Не допускается использование других типов наконечников вместо предусмотренных.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено в соответствии с нормами пожарной безопасности: материалы нг-LS снижают риск возгорания и минимизируют выделение ядовитых веществ при нагреве
• Прошла независимые испытания на прочность, теплостойкость, устойчивость к УФ-излучению и влажности
• Сертифицирована Росстандартом для применения в объектах ЖКХ, промышленности и энергообеспечения

Преимущества

• Готовые болтовые наконечники экономят время на сборке - не нужны дополнительные клеммы или прессование
• Материалы нг-LS обеспечивают повышенную безопасность в закрытых и людных помещениях
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях - от Арктики до Юга
• Защита IP67 обеспечивает работоспособность даже при попадании воды или длительной сырости
• Устойчивость к УФ-излучению делает её пригодной для наружной установки без кожухов

Ограничения применения

• Не для кабелей с бронёй - металл сводит на нет работу термоусадочных элементов
• Не предназначен для кабелей сечением менее 150 мм2 или более 240 мм2 - возможен перегрев или плохая герметизация
• Не следует применять при температурах ниже –50 C или выше +50 C - выход за границы влияет на эластичность материала
• Требуется соблюдение технологии термоусадки - неквалифицированный монтаж приведёт к протечкам и пробоям
• Не заменяет ответвительные или соединительные муфты - только для оконцевания

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×185 перед подключением к вводному устройству в многоэтажном доме
• Завершение питания насосной станции на открытом участке с частыми дождями
• Подключение кабеля 3×240 к трансформаторной будке на промплощадке
• Энергоснабжение лифтового механизма в подвале с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр жил после зачистки
• При работе в холодную погоду (ближе к –50 C) согрейте муфту в помещении хотя бы 1 час - это повысит адгезию термоусадочных трубок
• Не применяйте обычный фен для строительных работ - нужен профессиональный термофен с регулировкой температуры (не менее 200 C)
• Проверяйте равномерность усадки: если есть пузыри или недогретые участки - повторите прогрев
• После монтажа проведите контрольное измерение сопротивления изоляции - обязательный этап для гарантии безопасности
