Муфта кабельная наружн. установки 1кВ 1КНТпНнг-LS-3х(150-240) с болт. наконечн. Нева-Транс Комплект 22040060 Нева Транс

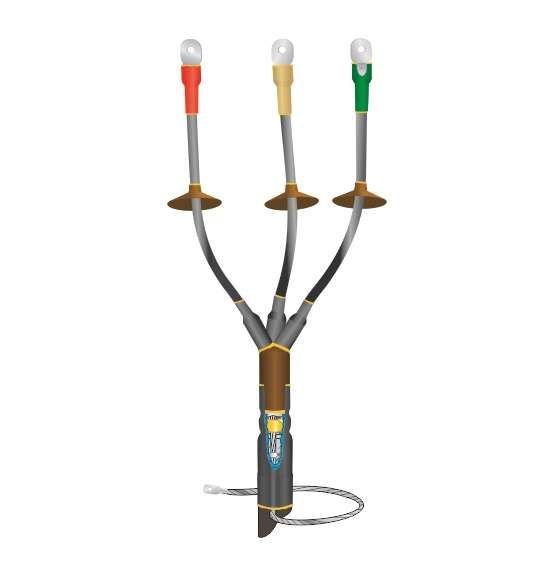

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(150-240) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2. Применяется на открытых участках, в условиях сурового климата, где важны огнестойкость, долговечность и надёжный контакт.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(150-240) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с броней или без неё. Подходит для установки на опорах, столбах, в распределительных устройствах, на выходах из кабельных каналов. Обеспечивает герметизацию, механическую прочность и электроизоляционную целостность конца кабеля. Особенно эффективна там, где требуется повышенная пожаробезопасность - в общественных зданиях, промышленных объектах, энергоузлах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150, 185, 240 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер с негорючими свойствами (нг-LS)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Защитный покров: наличие бронированного элемента
• Крепление жил: болтовые наконечники
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина давления)

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(150-240) с болтовыми наконечниками совместима с кабелями типа АВВГ, АСБ, ВВГ, ВБШв и аналогичными, имеющими сечение 150–240 мм2. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Инструменты для зачистки и подготовки концов кабеля;
• Обязательно соблюдать порядок сборки: сначала одеть термоусадочные трубки, затем соединить жилы через болтовые наконечники, после этого прогреть все слои по очереди.

Не допускается использование муфты на кабелях с сечением меньше 150 мм2 или больше 240 мм2 - это нарушит плотность усадки и герметичность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимизируют дымо- и газовыделение при возгорании
• Выдержана проверка на устойчивость к УФ-излучению и атмосферным осадкам
• Сертифицирована по требованиям пожарной безопасности и госстандарта РФ

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Болтовые наконечники обеспечивают надёжный и доступный для контроля контакт
• Экологическая безопасность: материалы не выделяют токсичных веществ даже при перегреве
• Устойчивость к экстремальным температурам - работает в Арктике и в пустыне
• Встроенные жильные изоляторы увеличивают длину пути утечки тока, снижают риск пробоя
• Подходит для мачтовой установки - не нуждается в специальных кожухах

Ограничения применения

• Не применяется для кабелей с сечением менее 150 мм2 или более 240 мм2
• Не предназначен для внутренней установки в замкнутых щитах без вентиляции - возможен перегрев при длительной нагрузке выше номинала
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж ведёт к деформации и потере герметичности
• Не рекомендовано использовать в местах с частыми механическими ударами без дополнительной защиты

Примеры использования

• Оконцевание кабеля АСБ 3×185 на опоре ЛЭП
• Завершение кабеля ВВГнг-LS 3×240 перед входом в распределительный шкаф
• Монтаж на мачте в районе с высокой влажностью (например, на побережье)
• Подключение кабеля к трансформатору или автоматическому выключателю в холодном регионе

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• При работе в сыром климате предварительно просушите конец кабеля и место монтажа
• При использовании горелки двигайтесь медленно, равномерно прогревая всю поверхность - не фокусируйтесь на одном месте
• Проверьте плотность усадки всех элементов: они должны полностью облегать кабель без воздушных пузырей
• После монтажа протестируйте сопротивление изоляции - это обязательный этап для гарантии безопасности
• Храните муфту в сухом помещении при t = +5…+30 C - не допускайте переохлаждения перед установкой
