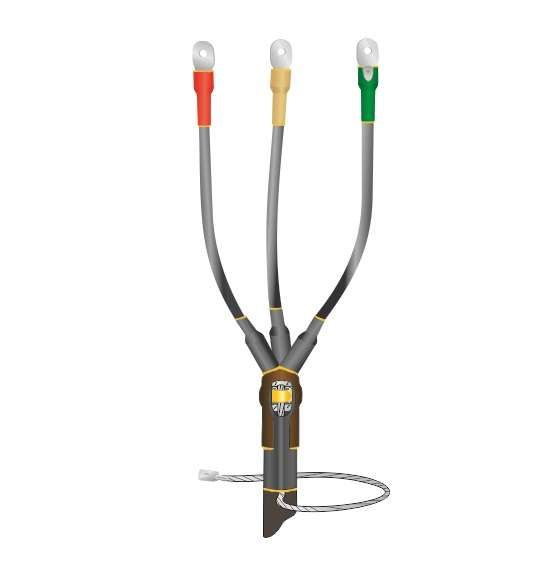

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-3х(150-240) с болт. наконечн. Нева-Транс Комплект 22040080 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(150-240) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 150–240 мм² на напряжение до 1 кВ. Применяется как в помещениях, так и на открытых участках, обеспечивая надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(150-240) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и бронёй — внутренней или наружной. Подходит для соединения кабелей с медными жилами сечением 150, 185 или 240 мм². Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты, уличные кабельные линии, подземные камеры, цеховые сети.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм²
• Количество жил: 3
• Тип изделия: концевая муфта
• Марка: 1ПКВ(Н)ТпбНнг-LS
• Исполнение: нг-LS — материал не распространяет горение, с пониженным дымо- и газовыделением
• Способ монтажа: термоусадка
• Материал корпуса: полимерный композит
• Защитный покров: наличие брони (для защиты от механических повреждений)
• Диапазон рабочих температур: от –50 °C до +50 °C
• Относительная влажность: до 98%
• Наличие наконечников: болтовые, для подключения к шинам и оборудованию
• Заземление: предусмотрено крепление к броне через пружину давления и терку

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(150-240) с болтовыми наконечниками совместима только с кабелями типа с бронёй и пластмассовой изоляцией (например, ВВБШв, АВБШв, ВБШв). Для монтажа требуется:

• Правильно выполненная разделка кабеля — снятие внешней оболочки, брони, экрана;
• Подготовка жил — зачистка до нужной длины, установка болтовых наконечников;
• Термоусадка компонентов муфты с помощью газовой горелки или термофена (температура нагрева — около 150–200 °C);
• Обязательное закрепление заземляющего провода к броне через пружину и терку — обеспечивает надёжный контакт с контуром заземления.

Не допускается использование с кабелями без брони, с алюминиевыми жилами или сечением менее 150 мм².

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS — не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Экологически безопасна — не содержит свинец, хлорированные соединения

Преимущества

• Высокая степень герметизации — предотвращает попадание влаги и пыли
• Стойкость к УФ-излучению — не растрескивается на открытом воздухе
• Устойчивость к перепадам температур — работает в условиях Арктики и пустынь
• Готовые болтовые наконечники — исключают необходимость дополнительной опрессовки
• Автономное заземление — не требует отдельного провода, снижает риск плохого контакта
• Один тип муфты покрывает три сечения (150, 185, 240 мм²) — экономия запасов и времени

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией или маслонаполненных систем
• Не рекомендовано использовать в местах с постоянным погружением в воду — хотя IP-защита высока, муфта не предназначена для длительного подводного монтажа
• Требуется точное соблюдение технологии термоусадки — недостаточный прогрев вызывает негерметичность, перегрев — деформацию материала
• Не совместима с кабелями сечением ниже 150 мм² — возможен проскальзывание и потеря герметичности
• Не предназначен для многожильных кабелей более чем 3 жил

Примеры использования

• Оконцовка кабеля ВВБШв 3×185 перед подключением к распределительному щиту в цеху
• Завершение кабельной линии АВБШв 3×240 на столбе ЛЭП в северном регионе
• Подключение выхода кабеля от трансформатора к автоматическому выключателю в подвале подстанции
• Монтаж на конце кабеля, ведущего к насосной станции на открытом воздухе

Практические советы

• Перед монтажом проверьте сечение кабеля — используйте штангенциркуль, чтобы точно определить диаметр жилы
• При работе в холодную погоду (+5…–10 °C) согрейте муфту в помещении минимум 2 часа — это повысит эластичность полимера
• Используйте только профессиональный термофен с регулировкой температуры — обычная бытовая сушилка не справится
• После усадки проверьте герметичность: слегка потяните за каждый наконечник — он не должен двигаться
• При установке на броню обязательно затяните заземляющий контакт — проверьте сопротивление между броней и заземляющим проводом (не выше 0,1 Ом)
• Храните муфту в сухом месте, избегая прямого солнечного света — даже с УФ-защитой долгое время на солнце снижает срок службы
