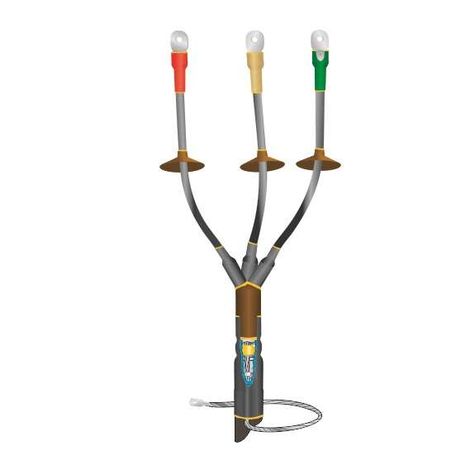

Муфта кабельная концевая наружной установки 1 кВ КНТпН 3х(150-240 мм) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного и надёжного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Применяется на открытых участках, включая мачтовые опоры, обеспечивая долговечную работу даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта КНТпН используется для завершения кабельных линий, когда требуется вывод тока из кабеля к оборудованию - например, к трансформаторам, распределительным щитам, автоматике или светильникам. Подходит для кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Эксплуатируется исключительно на открытом воздухе: на столбах, эстакадах, вдоль ЛЭП, на промышленных объектах. Может использоваться как мачтовая муфта - то есть крепится прямо к опоре, заменяя собой обычный ответвительный узел.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2 - одна муфта покрывает все три значения
• Количество жил: 3
• Тип изоляции кабеля: бумажная маслонасыщенная или пластмассовая (ПВХ, XLPE и аналоги)
• Тип бронирования: совместима с бронированными и небронированными кабелями
• Температурный режим эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (полностью защищена от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание с помощью газовой горелки или фена
• Крепление жил: болтовые наконечники, обеспечивающие механическую прочность и хороший контакт
• Заземление: предусмотрено соединение с металлической оболочкой (при бумажной изоляции - через пружину и терку; при броне - пайкой)

Совместимость и монтаж

Муфта КНТпН требует предварительной подготовки кабеля: удаление внешней оболочки, брони (если есть), изоляции жил и формирование равномерной разделки. Все элементы муфты (термоусаживающая трубка, жильные изоляторы, наконечники, заземляющий набор) входят в комплект. Для сборки нужен источник тепла - газовая горелка или профессиональный фен с регулировкой температуры (не менее 200 C). После нагрева материал плотно обтягивается вокруг кабеля, образуя герметичную оболочку. Жильные изоляторы одеваются на каждую жилу перед термоусадкой - они продлевают путь поверхностного тока и повышают пробивное напряжение. Болтовые наконечники затягиваются после остывания муфты, чтобы избежать деформаций.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Выдерживает длительное UV-излучение - не хрупнет и не трескается под прямыми солнечными лучами
• Не содержит свинца и других токсичных веществ - экологически безопасна

Преимущества

• Универсальность: одна модель подходит сразу для трёх сечений кабеля - снижает запасы на складе
• Герметичность: термоусадка полностью закрывает место соединения, исключая попадание влаги
• Долговечность: материалы устойчивы к коррозии, перепадам температур и агрессивной среде
• Простота монтажа: не требуются сложные инструменты - достаточно фена и базового набора для работы с кабелем
• Защита от утечек: специальные жильные изоляторы увеличивают длину пути тока по поверхности, что особенно важно во влажном климате

Ограничения применения

• Не применяется внутри помещений - предназначена только для наружной установки
• Не рекомендовано использование при температуре ниже –50 C - возможна потеря эластичности материала
• Не подходит для кабелей сечением меньше 150 мм2 или больше 240 мм2 - риск недостаточного контакта или перегрузки
• Требуется точное соблюдение технологии термоусадки: переусадка или недогрев приведут к потере герметичности
• Не предназначен для кабелей с медной бронёй - пайка допускается только к стальной бронеленте

Примеры использования

• Подключение кабеля от воздушной ЛЭП к трансформатору на столбе
• Оконцевание кабеля питания для насосной станции на открытом дворе
• Завершение кабельной линии к распределительному пункту на промплощадке
• Обустройство точки подключения кабеля к освещению вдоль дороги

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - используйте штангенциркуль
• При работе в сырую погоду накрывайте рабочую зону плёнкой - влага на кабеле снижает качество адгезии термоусадки
• Не экономьте на тепле: прогрейте всю поверхность муфты равномерно, начиная с центра и двигаясь к краям
• Проверяйте плотность прилегания наконечника к жиле - он должен быть туго затянут, без люфта
• При наличии брони обязательно выполните её заземление: пружина работает только с медной оболочкой, пайка - только со стальной
• Храните муфту в сухом месте при комнатной температуре - не допускайте намокания внутренних элементов до начала монтажа
