Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-3х(150-240) без наконечн. Нева-Транс Комплект 22040052 Нева Транс

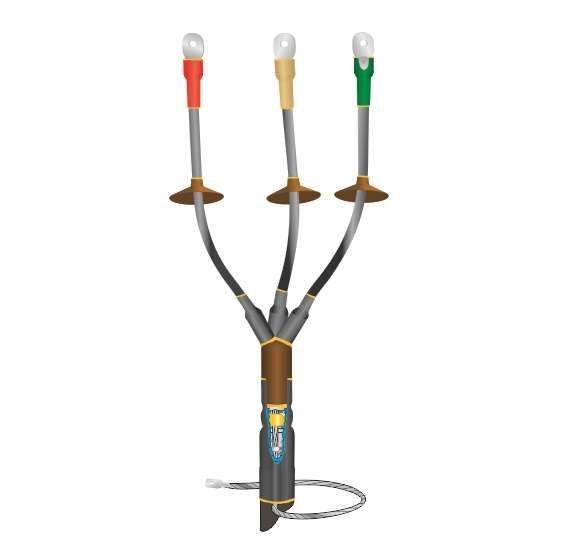

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(150-240) от Нева-Транс Комплект - это концевая термоусаживаемая муфта для защиты и герметизации трёхжильных силовых кабелей сечением 150–240 мм2, предназначенная для наружной установки. Подходит для кабелей с бумажной или пластиковой изоляцией, с бронёй или без неё, обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(150-240) используется для оконцевания трёхжильных силовых кабелей на напряжение до 1 кВ. Применяется там, где требуется герметичная и долговечная изоляция открытых участков кабеля - например, на опорах ЛЭП, в местах выхода кабеля из земли, на столбах, в условиях повышенной влажности или агрессивной среды. Особенно актуальна для систем, требующих соблюдения норм пожарной безопасности - объекты ЖКХ, энергоносители, промышленные площадки, транспортировочные системы.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2 (совместима со всеми значениями в этом диапазоне)
• Количество жил: 3
• Тип муфты: концевая
• Метод монтажа: термоусадка
• Материал корпуса: полимерный состав
• Исполнение: нг-LS - материал не распространяет горение, с пониженным дымо- и газовыделением
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, перепадам температур
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке кабеля (пружина давления + терка)

Совместимость и монтаж

Муфта 1КНТпнг-LS-3х(150-240) совместима с кабелями любого типа - с бумажной масломасляной или полиэтиленовой изоляцией, с бронированными и небронированными вариантами. Для монтажа требуется термоусадочная горелка или мощный фен (температура нагрева около 200–250 C). Процедура выполняется после подготовки разделки кабеля: зачистка жил, удаление брони (при наличии), установка внутренней изоляционной трубки и последующий равномерный прогрев муфты до плотного прилегания материала. Особое внимание уделяют равномерному нагреву - чтобы избежать пузырей и недостаточной адгезии. На конце муфты установлены специальные жильные изоляторы, которые увеличивают длину пути утечки тока и предотвращают поверхностные пробои.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнена по классу нг-LS: материалы не поддерживают горение, минимальное образование дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожаробезопасность и электроизоляцию
• Подтверждены сертификаты соответствия требованиям Росстандарта и пожарной службы РФ

Преимущества

• Универсальная - работает с любыми типами кабелей в рамках указанного сечения
• Не требует сварки или сложных механических соединений - всё делается термоусадкой
• Обеспечивает длительную герметичность даже при высокой влажности и перепадах температур
• Стойкая к УФ-излучению - не хрупнет и не растрескивается под прямыми солнечными лучами
• Экологически безопасна - снижает риск образования ядовитых веществ при ЧП
• Автономное заземление - исключает дополнительные элементы крепления

Ограничения применения

• Не внутри помещений с ограниченным доступом для термофена - нужен свободный доступ для нагрева
• Не рекомендовано использование при температуре ниже –50 C во время монтажа - материал становится слишком жестким
• Не заменяет распределительную муфту - предназначена только для концевого оконцевания
• Не содержит наконечники - необходимо использовать отдельные медные или алюминиевые наконечники при необходимости подключения к оборудованию
• Не допускается многократное использование - одноразовая конструкция

Примеры использования

• Оконцовка кабеля АВБШв 3×185 на воздушной опоре ЛЭП
• Герметизация выхода кабеля БКЛ 3×240 из канализационного колодца
• Монтаж на мачтовой установке для питания насосной станции
• Завершение трёхжильного кабеля на подстанции с бронированной конструкцией

Практические советы

• Перед монтажом проверьте точное сечение кабеля - муфта рассчитана именно на 150–240 мм2; меньшее сечение может вызвать проскальзывание, большее - повреждение изоляции
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая сушилка не справится
• При работе с кабелем с бумажной изоляцией обязательно используйте пружину и терку для заземления - игнорирование этого шага нарушает защиту от потенциального контакта
• Проверяйте целостность термоусадочных деталей перед установкой - наличие микротрещин или деформаций недопустимо
• Храните муфту в сухом месте при температуре выше 0 C - переохлаждённый продукт труднее монтировать
• После монтажа проведите контрольный осмотр: все части должны плотно прилегать, без видимых вздутий или щелей
