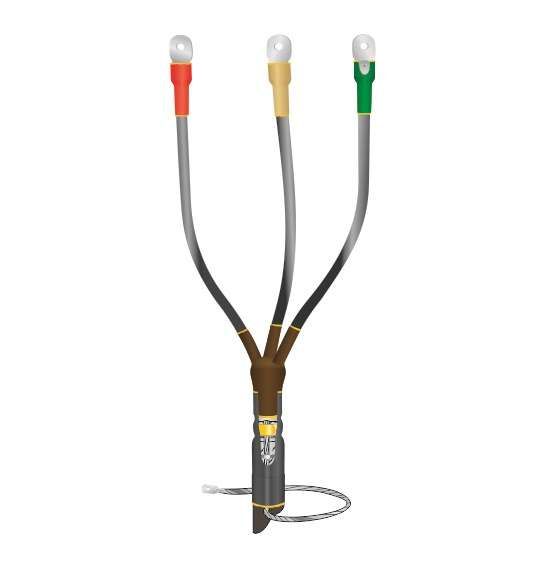

Муфта кабельная концевая внутр. установки 1кВ 1КВТпНнг-LS-3х(150-240) с болт. наконечн. Нева-Транс Комплект 22040044 Нева Транс

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(150-240) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивает надёжное соединение и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(150-240) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для установки внутри зданий любого типа - от производственных цехов до жилых и административных объектов. Предназначена для работы в условиях повышенной влажности и требует минимального обслуживания после монтажа.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150, 185, 240 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием горелки или фена
• Защитный покров: наличие брони учитывается при выборе кабеля - муфта совместима как с бронированными, так и с небронированными кабелями
• Наличие наконечников: встроенные болтовые наконечники для подключения к шинам и оборудованию

Совместимость и монтаж

Муфта кабельная концевая 1КВТпНнг-LS-3х(150-240) устанавливается на подготовленную разделку кабеля. Для монтажа требуется нагревательный инструмент - газовая горелка или высокотемпературный фен. Процедура включает равномерное прогревание термоусадочных элементов до плотного облегания поверхности кабеля. Болтовые наконечники уже установлены - достаточно зачистить жилы и закрутить крепёж. Для кабелей с бумажной изоляцией предусмотрено крепление заземляющего провода через пружину и терку; для бронированных кабелей - пайка к бронелентам. Диаметр кабеля должен соответствовать заявленному сечению (150–240 мм2), иначе возможна недостаточная усадка.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не распространяют горение (нг) и выделяют минимум дыма и токсичных газов (LS)
• Прошла независимые испытания на пожаробезопасность и электроизоляционные свойства
• Выданы сертификаты соответствия требованиям Госстандарта РФ

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельного крепления контактных деталей
• Полимерная конструкция устойчива к влаге, химическим воздействиям и перепадам температур
• Экологически безопасный материал снижает риск отравления при возгорании
• Универсальная совместимость с кабелями с различными типами изоляции и броней
• Стойкость к низким температурам позволяет использовать в холодных регионах и неотапливаемых помещениях

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от механических повреждений и УФ-излучения
• Требует точного соблюдения технологии термоусадки - некорректный нагрев приведёт к деформации или плохому контакту
• Не рекомендуется для кабелей сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности
• Не подходит для кабелей с алюминиевой жилой - наконечники рассчитаны на медные жилы
• Запрещён монтаж в местах с постоянным погружением в воду - хотя IP-защита достаточна для внутренней среды, она не является водонепроницаемой в режиме длительного погружения

Примеры использования

• Оконцевание кабелей питания на распределительных щитах в промышленных цехах
• Подключение кабелей к трансформаторам, двигателям, частотным преобразователям
• Завершение линий в подземных кабельных коллекторах, кабельных этажах, подвалах
• Обслуживание систем автоматизации и управления на объектах с высокими требованиями к пожарной безопасности - больницы, школы, метрополитены

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - используйте штангенциркуль для замера диаметра изоляции
• При работе с кабелем с бумажной изоляцией обязательно выполните заземление через пружину и терку - игнорирование этого шага нарушает безопасность
• Используйте только рекомендованную горелку с регулируемым пламенем - слишком высокая температура может прожечь полимер
• После усадки осмотрите все участки: должны отсутствовать пузыри, складки и неплотные соединения
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение перед монтажом может затруднить усадку
• Для удобства сборки можно предварительно продеть заземляющий провод через пружину до начала работ
