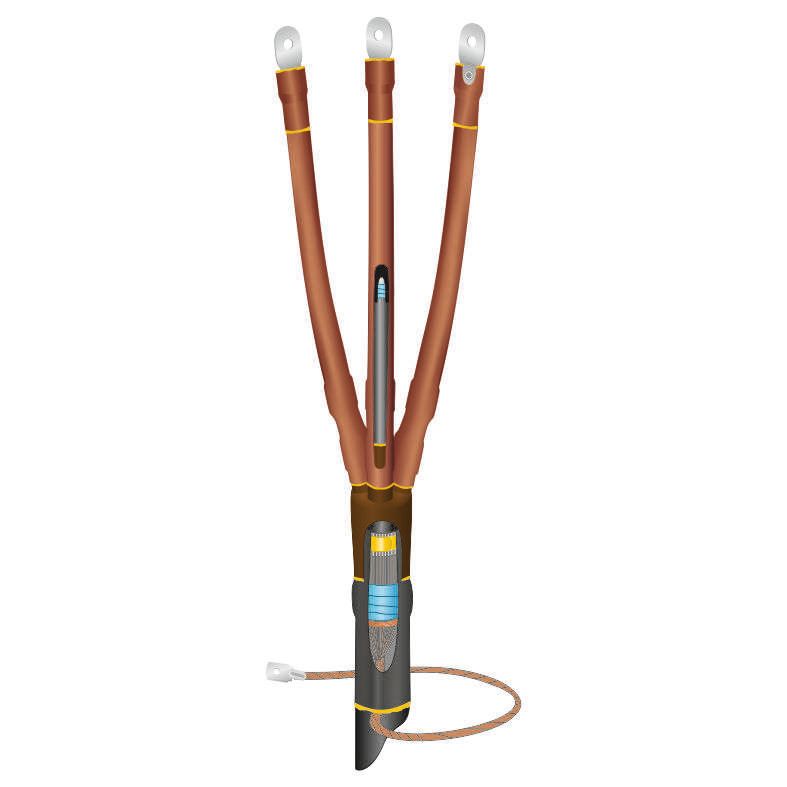

Муфта кабельная концевая внутр. установки 10кВ 10ПКВТпбН-3х(35-50)/800мм с болт. наконечн. Нева-Транс Комплект 22060007 Нева Транс

Муфта кабельная концевая 10кВ 10ПКВТпбН-3х(35-50)/800мм с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для надёжного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Применяется во внутренних установках на напряжение до 10 кВ, обеспечивает герметичность, механическую прочность и электрическую безопасность. Артикул 22060007.

Назначение и область применения

Муфта кабельная концевая 10кВ 10ПКВТпбН-3х(35-50)/800мм с болтовыми наконечниками используется для завершения трёхжильных кабелей сечением 35–50 мм2, имеющих изоляцию из сшитого полиэтилена, медный экран и/или броню. Подходит для монтажа внутри зданий - в распределительных устройствах, трансформаторных подстанциях, кабельных камерах, цехах и других помещениях с любой степенью влажности. Не применяется на улице или в условиях постоянного воздействия воды, грунта или прямого солнечного света.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 35–50 мм2 (подходит для обоих значений)
• Количество жил: 3
• Тип муфты: концевая термоусадочная
• Экран: наличие - да (медные проволоки или лента)
• Материал изоляции: сшитый полиэтилен (XLPE)
• Оболочка: ПВХ (поливинилхлорид)
• Защитный покров: совместима с кабелями с броней и без неё
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка (нагрев тепловым феном)

Совместимость и монтаж

Муфта 10ПКВТпбН-3х(35-50)/800мм рассчитана на кабели с изоляцией из сшитого полиэтилена и медным радиальным экраном. Для монтажа требуется:

• Тепловой фен с регулируемой температурой (не менее 200 C);
• Правильно подготовленный конец кабеля: зачистка изоляции, удаление брони, соединение жил с болтовыми наконечниками;
• Равномерный нагрев термоусадочных элементов - начиная с центральной части, чтобы исключить образование воздушных пузырей;
• Проверка плотности прилегания после остывания - поверхность должна быть гладкой, без складок и вздутий.

Болтовые наконечники уже установлены - их необходимо затянуть моментом, указанным в документации кабеля, чтобы избежать перегрева контакта.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Не содержит вредных веществ, соответствует экологическим нормам
• ПВХ-оболочка устойчива к распространению пламени (по классу горючести согласно ТУ)

Преимущества

• Высокая надёжность благодаря сшитому полиэтилену - материал сохраняет форму и изоляционные свойства даже при длительной нагрузке
• Герметичная конструкция предотвращает попадание влаги и пыли внутрь
• Болтовые наконечники снижают время монтажа - не требуют дополнительной опрессовки
• Широкий температурный диапазон позволяет использовать в холодных регионах и неотапливаемых помещениях
• Совместимость с кабелями как с броней, так и без неё - универсальность в применении

Ограничения применения

• Не предназначен для наружной установки - не защищён от УФ-излучения и осадков
• Не допускается использование в местах с постоянным погружением в воду или повышенной влажностью выше 95%
• Запрещено применять с кабелями другой изоляции (например, бумажной или резиновой)
• Не рекомендуется для кабелей сечением меньше 35 мм2 или больше 50 мм2 - возможна потеря герметичности
• Требуется точное соблюдение технологии термоусадки; некорректный нагрев приведёт к деформации и пробою

Примеры использования

• Оконцевание кабеля ВВБШв 3×50 на входе в ящик КРУ 10 кВ
• Подключение кабеля YJV 3×35 к шинному блоку трансформаторной подстанции
• Завершение кабельной линии в кабельном колодце производственного цеха
• Монтаж в распределительных пунктах ЖКХ и коммунальных объектах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте калибратор или штангенциркуль
• При работе с бронированным кабелем обязательно снимите броню равномерно, не повреждая экран
• Не экономьте на тепловом фене - слабый прибор не обеспечит полноценной усадки
• После монтажа проведите визуальный контроль и замеры сопротивления изоляции (минимум 100 МОм)
• Храните муфту в сухом месте при температуре от –10 C до +40 C - не допускайте заморозки и перегрева
• Для удобства работы можно заранее подготовить набор инструментов: нож для зачистки, щётку, изолирующие перчатки, термостойкий клей
