Муфта кабельная концевая внутр. установки 10кВ 10ПКВТпб-3х(35-50)/800мм без наконечн. Нева-Транс Комплект 22060004 Нева Транс

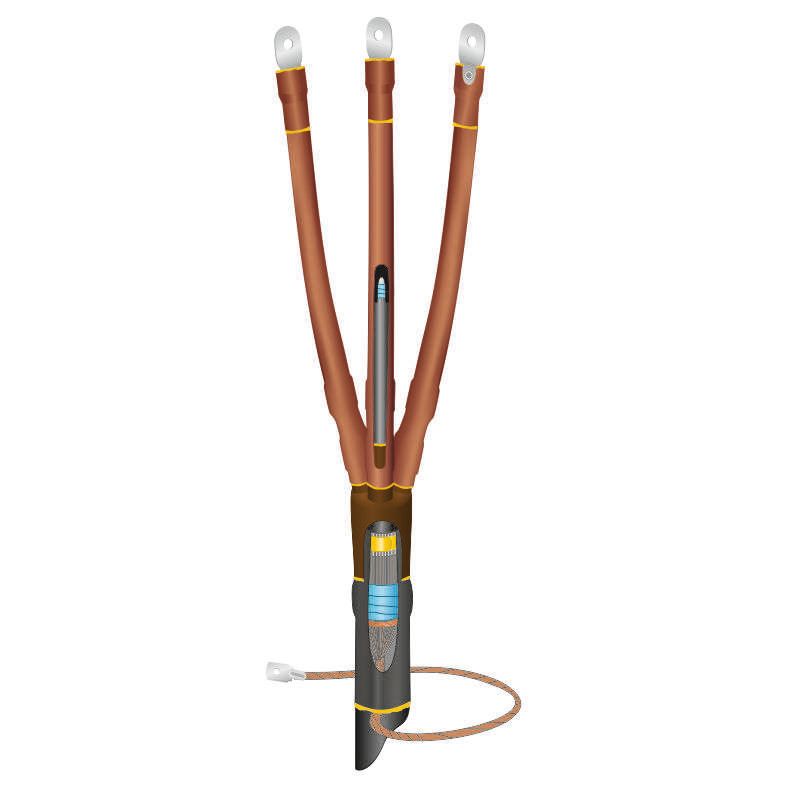

Муфта кабельная концевая внутренняя установки 10 кВ 10ПКВТпб-3х(35-50)/800мм без наконечников - это термоусадочная муфта для завершения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и номинальным сечением 35–50 мм2. Продукт от производителя Нева-Транс Комплект предназначен для внутренней установки в помещениях, обеспечивает герметичное и надёжное оконцевание кабеля без необходимости использования наконечников.

Назначение и область применения

Муфта 10ПКВТпб-3х(35-50)/800мм без наконечников используется для оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена, имеющих медный экран (проволочный или ленточный) и броню либо без неё. Подходит для работы на напряжении до 10 кВ. Устанавливается исключительно внутри зданий - в распределительных устройствах, трансформаторных подстанциях, кабельных коллекторах, шкафах и других закрытых помещениях любой категории влажности. Не применяется на улице, в сырых или подземных условиях.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Экран: наличие - да (медный проволочный или ленточный)
• Тип изоляции: сшитый полиэтилен
• Оболочка: ПВХ (поливинилхлорид)
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Исполнение: термоусадочный
• Защитный покров: с броней (совместим с кабелями как с броней, так и без неё)
• Диапазон рабочих температур: от –50 C до +50 C
• Габаритная длина: 800 мм

Совместимость и монтаж

Муфта 10ПКВТпб-3х(35-50)/800мм без наконечников совместима с кабелями типа СИП, ВВГнг, АВВГнг, КВВГнг и аналогичными, имеющими сшитый полиэтилен и медный экран. Для монтажа требуется тепловой фен, обеспечивающий равномерный нагрев до 120–150 C. Перед установкой необходимо зачистить кабель согласно инструкции производителя - удалить внешнюю оболочку, экран и изоляцию с точностью по размерам, указанным в техническом паспорте. Отсутствие наконечников требует предварительной подготовки концов жил: они должны быть обрезаны ровно, без заусенец, и плотно вставлены в контактную часть кабеля. После сборки муфты её следует прогреть равномерно, начиная с центра, чтобы избежать образования воздушных пузырей.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Материалы не выделяют токсичных веществ при нормальной эксплуатации

Преимущества

• Высокая механическая прочность благодаря термоусадочной технологии
• Стойкость к перепадам температур в диапазоне от –50 до +50 C
• Экологически безопасный материал - ПВХ без галогенов
• Автоматическая герметизация при усадке - не требует дополнительной заделки
• Совместимость с кабелями как с броней, так и без неё

Ограничения применения

• Не допускается использование вне помещений - не имеет защиты от осадков, UV-излучения и механических повреждений на открытом воздухе
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2
• Требует точного соблюдения технологического процесса монтажа; некорректный нагрев приводит к деформации или потере герметичности
• Отсутствие наконечников требует ручной подготовки жил - не рекомендовано для условий с ограниченным доступом или быстрым монтажом

Примеры использования

• Оконцевание кабеля перед подключением к трансформатору в КТП
• Завершение кабельной линии в распределительном щите 6/10 кВ
• Подключение кабеля к автоматическому выключателю в подвале здания
• Замена старой муфты в кабельном канале производственного цеха

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Использование с другим сечением недопустимо.
• Измерьте длину зачищаемого участка кабеля по чертежу в комплекте - отклонение даже на 5 мм снижает надёжность соединения.
• Используйте только профессиональный тепловой фен с регулируемой температурой. Бытовые фены могут перегреть муфту.
• После усадки осмотрите поверхность: она должна быть гладкой, без вздутий, трещин или следов оплавления.
• Храните муфту в сухом месте при температуре от –10 до +30 C - длительное воздействие холода ниже –20 C может сделать ПВХ хрупким.
