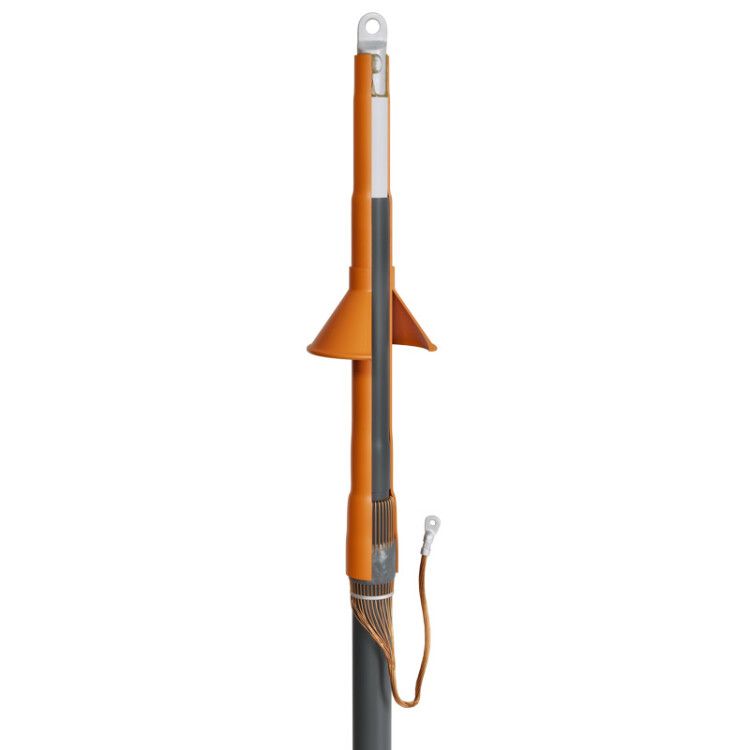

Муфта кабельная концевая 10кВ 1ПКНТ-10-35/50-Б КВТ 69549

Муфта кабельная концевая 1ПКНТ-10-35/50-Б с болтовыми соединителями от КВТ предназначена для надежного оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для монтажа в условиях экстремальных температур и повышенной влажности, обеспечивает герметичность, безопасность и долговечность соединения.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-35/50-Б с болтовыми соединителями используется для завершения одножильных силовых кабелей с экраном из медных проволок и изоляцией из сшитого полиэтилена. Применяется там, где требуется вывод кабеля на оборудование - например, на трансформаторы, распределительные устройства, кабельные задвижки, шкафы автоматики. Устройство подходит для прокладки в кабельных каналах, колодцах, на столбах и в других открытых или закрытых местах, включая агрессивные климатические зоны.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 35–50 мм2
• Тип кабеля: одножильный
• Способ монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники, антитрекинговая трубка, жильный изолятор, термоплавкий клей, герметизирующая лента
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free состав: все полимеры не содержат галогенов

Совместимость и монтаж

Муфта 1ПКНТ-10-35/50-Б с болтовыми соединителями совместима с кабелями типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также их аналогами с медными токопроводящими жилами. Для кабелей с алюминиевой жилой - только при условии, что сечение соответствует заявленному диапазону.

Монтаж выполняется методом термоусадки с применением пропановой горелки ПГ (КВТ). Перед сборкой необходимо снять внешнюю оболочку, полупроводящий экран и подготовить жилу. Болтовые наконечники крепятся на жилу, затем надеваются компоненты муфты в порядке, указанном в инструкции. После нагрева термоусадочные элементы плотно облегают кабель, образуя единый изолированный узел.

Заземление формируется из медного проволочного экрана кабеля, который оконцовывается наконечником. Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ».

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт
• Антитрекинговая трубка предотвращает поверхностные пробои даже при загрязнении и влажности
• Жильный изолятор увеличивает длину пути тока утечки, снижая риск возникновения пробоя
• Негорючий материал корпуса повышает пожаробезопасность
• Состав всех полимеров HF (halogen free) - при горении не выделяет токсичных галогенных паров

Преимущества

• Высокая степень защиты благодаря герметизации: термоплавкий клей и лента-герметик исключают попадание влаги
• Равномерное распределение электрического поля за счет специальной трубки - снижает риск коронного разряда
• Универсальность: можно использовать как болтовые, так и опрессовочные наконечники
• Широкий температурный диапазон - работает в суровых климатических условиях
• Устойчивость к УФ-лучам и атмосферным воздействиям - подходит для наружной установки
• Один комплект рассчитан на три фазы - экономит время и материалы при монтаже трехжильных систем

Ограничения применения

• Не применяется для кабелей с сечением менее 35 мм2 или более 50 мм2
• Не предназначен для кабелей с многожильными токопроводящими жилами - только для одножильных
• Для кабелей с алюминиевой жилой допускается использование только модификаций 1ПКНТ-10-800(Б); данная модель (1ПКНТ-10-35/50-Б) - только для медных жил
• Требуется обязательное наличие пропановой горелки и инструментов для снятия экрана; нельзя монтировать без них
• Не рекомендуется использовать в средах с постоянным контактом с открытым пламенем или химически активными жидкостями

Примеры использования

• Подключение кабеля АПвП 35 мм2 к входному рубильнику в распределительном пункте
• Оконцевание кабеля на трансформаторной подстанции с выводом на воздушный выключатель
• Монтаж на кабельной линии 10 кВ в городской сети, проходящей через колодец
• Завершение кабеля перед подключением к щиту управления насосной станции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Отклонение ведёт к плохому прилеганию и потере герметичности
• Обязательно используйте инструмент НМБ-6 (КВТ) для срыва головок болтовых наконечников - обычные ключи не подходят
• При работе с бронированным кабелем всегда устанавливайте «Комплект заземления КМПБ» - без него заземление будет ненадёжным
• Нагревайте муфту равномерно, начиная с центра, чтобы избежать образования пузырей воздуха
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может повлиять на эластичность материалов
• Отгрузка происходит кратно 3 единицам - учтите это при заказе, особенно если нужна одна муфта для ремонта
