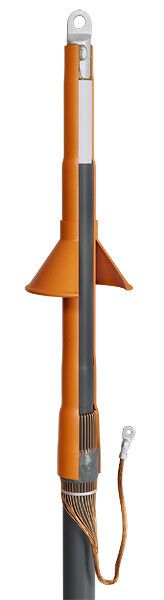

Муфта кабельная концевая 10кВ 1ПКНТ-10-70/120-Б КВТ 57811

Муфта кабельная концевая 1ПКНТ-10-70/120-Б КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ, особенно в условиях открытой местности. Этот тип муфты применяется там, где требуется прочная, герметичная и долговечная изоляция конца кабеля - например, при подключении к оборудованию, трансформаторам или воздушным линиям.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-70/120-Б КВТ используется для создания безопасного и герметичного окончания одножильных кабелей с экранированием. Подходит для работы вне помещений - на столбах, в шкафах, на площадках с перепадами температур и повышенной влажностью. Обеспечивает изоляцию и механическую защиту места среза кабеля, предотвращает пробои и утечки тока.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочее сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Тип кабеля: одножильный, с экраном из медных проволок
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники, термоусаживаемые элементы, герметизирующая лента, трубка выравнивания поля
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free состав: все полимеры не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 1ПКНТ-10-70/120-Б КВТ совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г и аналогичными с медными жилами. Для кабелей с алюминиевой жилой - используйте другие модификации (например, 1ПКНТ-10-800 Б).

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед нагревом необходимо:

• Снять внешнюю оболочку и полупроводящий экран;
• Зачистить жилу и установить наконечник (болтовой или под опрессовку);
• Надеть термоусаживаемые детали в правильном порядке - начиная с трубки выравнивания поля, затем основной изоляционной трубки;
• Подмотать герметизирующую ленту вокруг выхода экрана перед последней усадкой;
• Настроить заземление через медный экран кабеля - он же становится заземляющим проводом.

Для кабелей с броней из стали или алюминия потребуется дополнительный «Комплект заземления КМПБ». Установка требует точного соблюдения порядка сборки - неверная последовательность снижает герметичность и надежность.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт.
• Элементы изготовлены без галогенов (HF = Halogen Free): при возгорании не выделяются едкие газы.
• Антитрекинговая трубка устойчива к образованию поверхностных разрядов даже при запылённости и сырости.
• Жильный изолятор увеличивает длину пути утечки тока - повышает отказоустойчивость в загрязненной среде.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации термоплавким клеем и лентой - исключает попадание воды и пыли.
• Равномерное распределение электрического поля за счет специальной трубки - снижает риск пробоя в месте среза экрана.
• Широкий температурный диапазон (-50…+50 C) - работает в суровых климатических условиях.
• Универсальная комплектация: можно использовать как болтовые, так и опрессовочные наконечники - адаптируется под оборудование.
• Не требует сложных инструментов - достаточно горелки и базового набора для подготовки кабеля.

Ограничения применения

• Не кабели с алюминиевой жилой сечением более 120 мм2 - для них нужны модели типа 1ПКНТ-10-800 Б.
• Не предназначен для внутрипомещенного монтажа в помещениях с постоянным контактом с маслом, растворителями или агрессивными химикатами.
• Требует обязательного контроля качества среза экрана - неровный край вызывает локальные скачки напряжения.
• Не допускается использование без герметизации выхода экрана - возможна коррозия и потеря изоляции.
• Монтаж невозможен при температуре ниже –50 C - материал становится слишком хрупким.

Примеры использования

• Оконцевание кабеля АПвП у входа в распределительный пункт на ЛЭП.
• Подключение кабеля к трансформатору или реактору на подстанции.
• Финальная изоляция кабеля, выводящегося на светильник или насосную станцию в открытом воздухе.
• Монтаж на колонне городской сети 10 кВ вместо старой холодной муфты.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2; меньшие или большие значения недопустимы.
• Используйте только рекомендованную горелку ПГ (КВТ) - некорректный нагрев деформирует материалы.
• Ленту-герметик наматывайте с нахлёстом 50%, плотно, без пузырей - это гарантирует водонепроницаемость.
• Проверяйте целостность трубки выравнивания поля - она должна полностью покрывать место среза экрана.
• Каждая муфта продается отдельно, но заказывать следует кратно 3 единицам - одна муфта рассчитана на одну фазу, а кабель обычно трёхфазный.
• Храните муфты в сухом месте, избегая длительного прямого UV-облучения - хотя материал устойчив, срок службы лучше сохраняет цвет и эластичность в тени.
