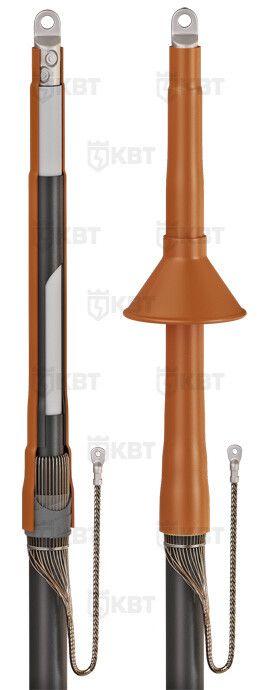

Муфта кабельная концевая 10кВ 1ПКНТ-10-150/240 КВТ 54827

Муфта кабельная концевая 1ПКНТ-10-150/240 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для наружной установки, обеспечивает герметичность, электрическую безопасность и долговечность соединения. Артикул 54827 - часть серийного решения КВТ, ориентированного на профессиональное применение.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-150/240 без болтовых наконечников используется для завершения одножильных кабелей с экранированной изоляцией на напряжение 6–10 кВ. Применяется исключительно в условиях наружной установки - на столбах, в кабельных колодцах, на открытой территории. Подходит для кабелей типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогов с медными или алюминиевыми жилами (при соблюдении условий по сечению).

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Защита от внешних факторов: IP67 (пылевлагозащищенная конструкция)
• Состав материалов: HF (halogen free) - без галогенов

Совместимость и монтаж

Муфта 1ПКНТ-10-150/240 без болтовых наконечников совместима с кабелями, имеющими медный или алюминиевый токопроводящий элемент, но **не** подходит для кабелей с жилами сечением менее 150 мм2 или более 240 мм2. Установка требует точного соблюдения технологии:

• Необходимо снять внешнюю оболочку, полупроводящий экран и изоляцию в соответствии с указаниями производителя.
• Заземление выполняется через медный проволочный экран кабеля - он же служит заземляющим проводом и оконцовывается наконечником под опрессовку.
• На кабелях с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ.
• Для монтажа нужна пропановая горелка ПГ (КВТ), инструменты для снятия изоляции и срыва головок наконечников НМБ-6 (КВТ).
• Трубка выравнивания электрического поля и антитрекинговая трубка с термоплавким клеем обеспечивают равномерное распределение потенциала и герметичность.
• Подмотка ленты-герметика на выходе экрана обязательна - без нее нарушается водонепроницаемость.

Безопасность и стандарты

Муфта 1ПКНТ-10-150/240 без болтовых наконечников соответствует требованиям ГОСТ 34839-2022 и прошла проверку на электрическую прочность, термическую стойкость и механическую целостность. Антитрекинговый материал предотвращает образование поверхностных пробоев даже при повышенной влажности и загрязнении. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Жильный изолятор увеличивает длину пути тока утечки, что повышает безопасность при работе в условиях загрязненной среды.

Преимущества

• Высокая степень защиты IP67 - устойчивость к пыли, влаге и временному погружению.
• Термоплавкий клей и герметизирующая лента гарантируют полную герметичность без дополнительных мер.
• Электростатическое выравнивание поля снижает риск коронных разрядов и преждевременного отказа.
• Устойчивость к УФ-лучам и перепадам температур делает изделие пригодным для сурового климата.
• Конструкция не содержит галогенов - безопасна для окружающей среды и людей.
• Универсальность: можно использовать как с наконечниками под опрессовку, так и с болтовыми (хотя в данной модификации они не входят в комплект).

Ограничения применения

• Не применяется для кабелей с сечением жилы меньше 150 мм2 или больше 240 мм2.
• Не предназначен для внутренней установки в закрытых помещениях - только для наружного монтажа.
• Не подходит для кабелей с жилами из меди, если сечение превышает 240 мм2; для кабелей с алюминиевой жилой - только модели 1ПКНТ-10-800(Б).
• Требуется специальный инструмент (горелка, инструменты для снятия экрана); нельзя монтировать без них.
• Комплект поставки рассчитан на три фазы - одна муфта покрывает одну фазу, поэтому для трехфазной системы нужны три единицы.
• Не допускается использование с кабелями, не входящими в список совместимых типов (например, с бумажной изоляцией).

Примеры использования

• Оконцевание кабеля АПвП2г на воздушной ЛЭП 10 кВ перед подключением к трансформатору.
• Завершение кабеля АПвПу в кабельном колодце на промышленной площадке.
• Монтаж на конце кабеля, ведущего к распределительному пункту на улице.
• Замена старой муфты в системе городского энергообеспечения при реконструкции.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - ошибка в этом параметре приведёт к некачественному контакту или разрыву изоляции.
• При работе с алюминиевыми жилами используйте только подходящие по нормативу муфты - модель 1ПКНТ-10-800(Б) для больших сечений.
• Не экономьте на инструменте: плохая горелка или неверный режим нагрева вызывают деформацию или неплотную усадку.
• Проверяйте наличие всех компонентов: трубка выравнивания, антитрекинговая трубка, лента-герметик, жильный изолятор - все должны быть на месте.
• После монтажа проверяйте герметичность: если есть подозрение на утечку - протестируйте с помощью вакуумного тестера или визуально при наличии воды.
• Заказывайте муфты кратно 3 штук - производитель отгружает партиями по три единицы, хотя цена указана за одну.
