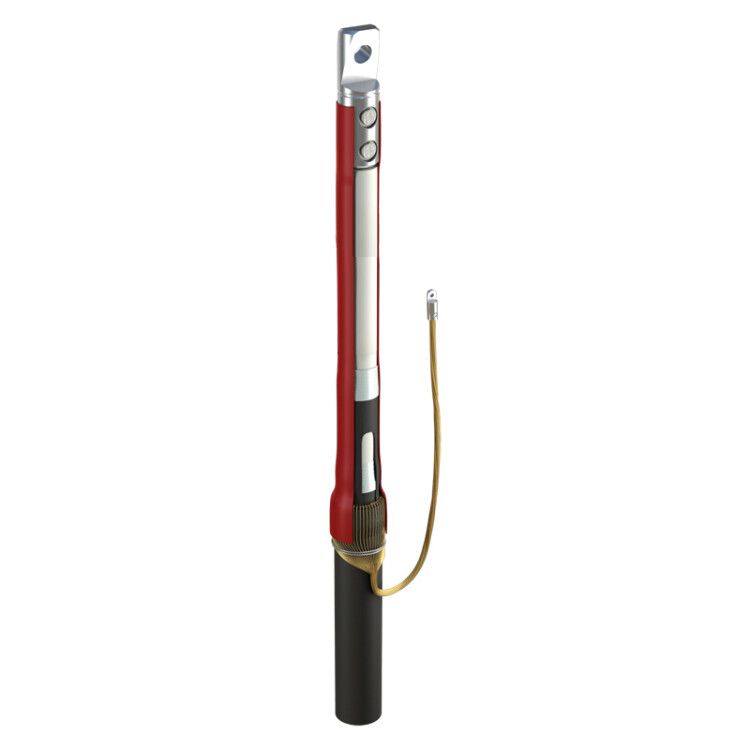

Муфта кабельная концевая внутр. уст. 10кВ 1 ПКВТ-10 (150-240) с наконечниками (комплект 3 фазы L300) ГОФРОМАТИК zeta23223 ЗЭТА

Муфта кабельная концевая для внутренней установки 10 кВ 1 ПКВТ-10 (150-240) с наконечниками (комплект 3 фазы L-300) от ЗЭТАРУС предназначена для надёжного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена. Устройство обеспечивает электроизоляцию, механическую защиту и герметичность на участках выхода кабеля из канала или распределительного устройства.

Назначение и область применения

Муфта 1 ПКВТ-10 используется для завершения кабельных линий напряжением до 10 кВ там, где требуется вывод тока из зоны защиты (например, из кабельной камеры, щита или траншейного колодца). Подходит для внутренней установки во всех типах помещений - даже при повышенной влажности. Предназначена исключительно для работы с одножильным кабелем с изоляцией из сшитого полиэтилена (СПЭ).

Технические характеристики

• Напряжение: 10 кВ (рабочее, класс изоляции соответствует ГОСТ 31988)
• Номинальное сечение жилы: 150–240 мм2
• Тип исполнения: термоусаживаемая - требует нагрева тепловым феном для плотного прилегания
• Материал корпуса: термоусаживаемый полимер - высокая эластичность, долговечность, устойчивость к старению
• Герметизация: за счёт внутреннего слоя термоплавкого клея, который активируется при нагреве

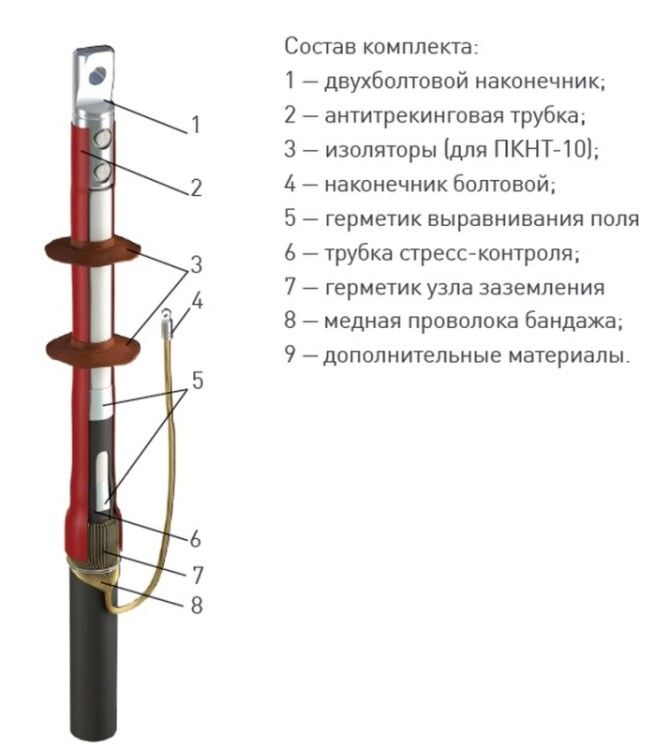

• Стресс-контроль: встроенные трубки для равномерного распределения электрического поля на конце кабеля
• Антитрекинговая изоляция: предотвращает образование поверхностных разрядов
• Наконечники: да, алюминиевые, с винтовыми контактами и срывающимися головками (фиксация усилием затяжки)
• Количество фаз в комплекте: три (L-300 - трёхфазный набор для одной точки оконцевания)
• Число проводников: один на фазу (не многожильные кабели)

Совместимость и монтаж

Муфта совместима только с одножильными кабелями типа СПЭ (например, ВВЭбШв, АВВЭбШв, КГЭ, СБЛ). Для других видов изоляции (PVC, резина) она не применяется. Размер сечения жилы должен точно попадать в диапазон 150–240 мм2 - меньшие или большие значения недопустимы.

Монтаж выполняется в два этапа:

1. Подготовка кабеля: удаление внешних покровов, зачистка экрана и изоляции согласно чертежу в инструкции; важно сохранить целостность основной изоляции.
2. Нагрев термоусаживающихся элементов: равномерный прогрев феном до полного усадки - без перегрева. После этого проверяют герметичность и правильную посадку наконечника.

Наконечники уже установлены - достаточно запрессовать их на жилу кабеля гидравлическими клещами перед сборкой муфты. Срывные головки винтов гарантируют точную затяжку без переусиливающего момента.

Безопасность и стандарты

Муфта 1 ПКВТ-10 соответствует требованиям ГОСТ 31988-2012 «Кабельные муфты для сетей до 35 кВ». Конструкция обеспечивает защиту от пробоя по срезу изоляции благодаря системе контроля электрического поля. Антитрекинговый материал снижает вероятность поверхностных разрядов в условиях загрязнённой среды. Все материалы сертифицированы для длительной эксплуатации внутри помещений.

Преимущества

• Высокая степень герметизации - клей автоматически заполняет микрозазоры после усадки
• Защита от пробоя на срезе изоляции - благодаря специальному герметику и стресс-контрольным трубкам
• Удобство монтажа - готовый комплект с наконечниками экономит время на подготовку контактов
• Устойчивость к влаге и загрязнениям - особенно актуально для подвалов, камер, шахт
• Не требуют дополнительных материалов - всё необходимое есть в комплекте

Ограничения применения

• Не для наружной установки - не имеет UV-защиты и не рассчитана на воздействие осадков
• Не подходят для многожильных кабелей - только одножильные с круглой жилой
• Не допускается использование при температуре ниже +5 C при монтаже - термопластик становится хрупким
• Не рекомендовано применение в местах постоянного механического давления (например, рядом с движущимся оборудованием)
• Не заменяет полноценную ответвительную муфту - служит только для оконцевания

Примеры использования

• Оконцовка кабеля на входе в распределительный пункт (ЩРП)
• Финализация линии от кабеля до трансформаторной подстанции внутри помещения
• Подключение кабеля к шинному блоку в цеху с высокой влажностью
• Завершение питания насосных станций, вентиляционных комплексов, лифтовых механизмов

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - отклонение более чем +-5% от заявленных значений (150–240 мм2) вызывает плохую усадку и риск повреждения.
• Используйте только профессиональный тепловой фен с регулировкой температуры - бытовые модели могут перегреть полимер.
• Проверьте наличие герметика между элементами после остывания - он должен быть сплошным, без пузырей.
• При использовании в сыром помещении дополнительно закрепите муфту на стене или платформе, чтобы избежать нагрузки на кабель.
• Не используйте муфту повторно - термоусаживаемые элементы нельзя восстановить после демонтажа.
