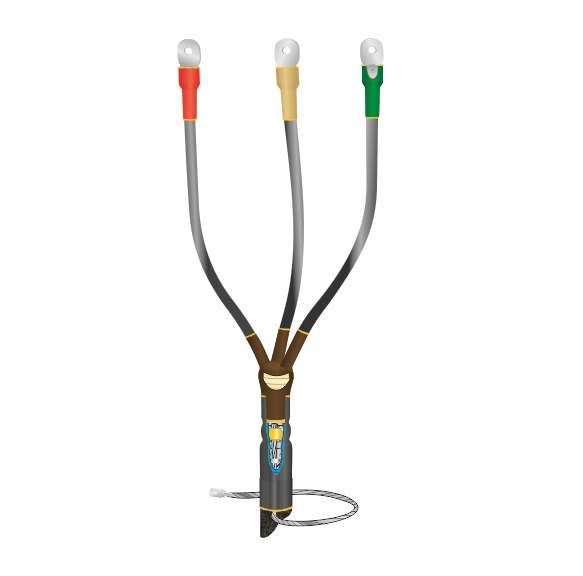

Муфта кабельная концевая внутр. установки 10кВ КВТп 3х(150-240мм) без наконечн. Нева-Транс Комплект 22020052 Нева Транс

Муфта кабельная концевая внутренней установки 10 кВ КВТп от Нева-Транс Комплект (артикул 22020052) предназначена для герметичного и электроизоляционного оконцевания трёхжильных силовых кабелей с бумажной пропитанной изоляцией сечением 150–240 мм2 на напряжение до 10 кВ. Конструкция выполнена в термоусадочном исполнении и рассчитана на внутреннюю установку в помещениях любой степени влажности.

Назначение и область применения

Муфта КВТп используется для завершения трёхжильных кабелей с бумажной пропитанной изоляцией, когда требуется обеспечить надёжную изоляцию, герметизацию и равномерное распределение электрического поля на конце кабеля. Применяется в закрытых помещениях - трансформаторных подстанциях, распределительных устройствах, кабельных камерах, цехах и других объектах с контролируемой средой. Подходит для кабелей сечением 150, 185 и 240 мм2. Не предназначен для наружной установки или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 150–240 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Защитный покров: с броневой оболочкой
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Герметизация: с применением специального регулятора напряжённости поля и герметика

Совместимость и монтаж

Муфта КВТп совместима только с кабелями с бумажной пропитанной изоляцией. Для монтажа необходимо предварительно подготовить разделку кабеля по технологии, указанной в руководстве производителя. Все элементы муфты устанавливаются последовательно: сначала термоусадочные трубки, затем герметик, после чего выполняется нагрев. Температура нагрева должна достигать 120–140 C для полноценной усадки. Броневые ленты кабеля соединяются с заземлением через пайку; медные жилы кабеля должны иметь болтовые наконечники - они не входят в комплект данной модели (артикул 22020052 - без наконечников).

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Экологически безопасна: материалы не содержат свинца и хлора

Преимущества

• Высокая механическая прочность благодаря полимерному корпусу и бронированному покрову
• Стабильная работа при широком диапазоне температур - от суровых холодов до летнего тепла
• Автоматическое выравнивание электрического поля снижает риск пробоя изоляции
• Герметизация предотвращает попадание влаги и загрязнений на разделку кабеля
• Заземление реализовано через пружину давления - исключает повреждение бумажной изоляции при монтаже

Ограничения применения

• Не применяется для кабелей с XLPE, ЕВР, полиэтиленовой или резиновой изоляцией - только для бумажной пропитанной
• Не допускается использование вне помещений - отсутствует защита от УФ-излучения и осадков
• Не содержит болтовых наконечников - их необходимо приобрести отдельно
• Требуется наличие оборудования для термоусадки - обычный фен недостаточно мощный, нужна горелка или профессиональный термофен
• Не рекомендовано использовать при температуре ниже –50 C во время монтажа - материал становится хрупким

Примеры использования

• Оконцевание кабеля ААШв 3×185 на входе в распределительное устройство 10 кВ в цеху
• Завершение кабеля КВВГ 3×240 перед подключением к трансформатору в подстанции
• Монтаж на конце кабеля в кабельной камере ЖКХ или промышленного предприятия

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2. Для меньших сечений (например, 70–120 мм2) используйте модель 1КВТпН-3х(70-120) с наконечниками.
• Убедитесь, что поверхность кабеля сухая и чистая - даже маленький след влаги может вызвать пробой после нагрева.
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей.
• При работе с бронированным кабелем обязательно соблюдайте технологию заземления: пайка лент - обязательна, пружина работает только как дополнительный контакт.
• Храните муфту в оригинальной упаковке при температуре от –15 C до +30 C - перегрев или заморозка могут изменить свойства полимера.
