Кабельная муфта 1ПКВТ-10-150/240 нг-LS - 76421

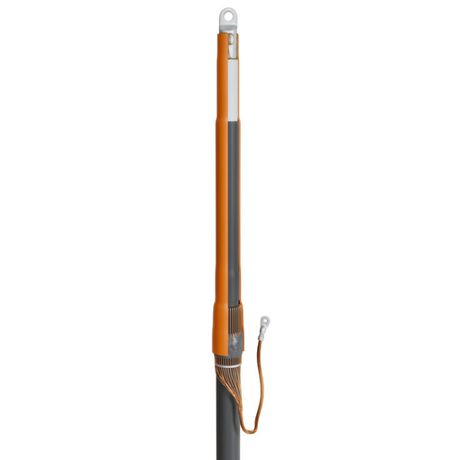

Муфта кабельная концевая 1ПКВТ-10-150/240 нг-LS КВТ предназначена для безопасного оконцевания одножильных силовых кабелей на напряжение 10 кВ внутри помещений. Изделие выполнено из термоусаживаемого полиолефина с антитрекинговой изоляцией и обеспечивает герметичность, электрическую надёжность и низкое дымовыделение при возгорании. Артикул 76421 относится к серии муфт КВТ, совместимой с кабелями типов АПвП, ПвБВ и аналогичными.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-150/240 нг-LS КВТ используется для создания оконечных соединений на одножильных кабелях с изоляцией из сшитого полиэтилена и экранированием из медных или алюминиевых проволок. Применяется исключительно внутри помещений - в распределительных устройствах, кабельных камерах, трансформаторных подстанциях, на вводах в здания. Подходит для кабелей с номинальным напряжением 6–10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение жилы: 150–240 мм2
• Тип исполнения: термоусаживаемая, негорючая, с низким дымовыделением (нг-LS)
• Материал корпуса: полиолефин
• Материал изоляции: сшитый полиэтилен
• Диаметр кабеля (внешний): 61,2 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-005-97284872-2015
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 1ПКВТ-10-150/240 нг-LS КВТ совместима с кабелями следующих типов: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Для работы требуется предварительная подготовка кабеля: снятие внешней оболочки, полупроводящего экрана и изоляции в соответствии с чертежом в комплекте.

Заземление формируется из медного проволочного экрана кабеля. Наконечник для опрессовки заземляющего провода в комплект не входит - его необходимо приобрести отдельно. На кабелях с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ.

Муфта универсальна: позволяет использовать как опрессовываемые, так и болтовые наконечники, хотя сами наконечники в комплект не входят.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 13781.0-86
• Материалы имеют класс пожаробезопасности нг-LS: не поддерживают горение и выделяют минимальное количество дыма и токсичных газов при нагреве
• Антитрекинговая трубка устойчива к образованию электрических дорожек (трекингу) и влиянию УФ-излучения
• Термоплавкий клей и герметик обеспечивают полную герметичность после усадки

Преимущества

• Равномерное распределение электрического поля за счёт трубки выравнивания потенциала - снижает риск пробоя в месте среза экрана
• Высокая механическая прочность и долговечность благодаря материалу полиолефин
• Удобство монтажа: одна муфта на одну фазу, компактная форма, быстрая усадка
• Широкий температурный диапазон эксплуатации - подходит для холодных регионов
• Герметизация достигается без дополнительных элементов - клей и лента уже встроены

Ограничения применения

• Не применяется на открытом воздухе - только внутри помещений
• Не подходит для многожильных кабелей - только для одножильных
• Не рекомендовано использование на кабелях с алюминиевой жилой сечением более 240 мм2 - для таких случаев предусмотрены другие модели (например, 1ПКВТ-10-800(Б))
• Требуется точное соблюдение технологии монтажа: недостаточная усадка или перегрев материала приведут к отказу
• Отсутствие наконечников в комплекте требует самостоятельного подбора и наличия инструмента для опрессовки

Примеры использования

• Оконцевание кабеля АПвП 1×185 мм2 на входе в распределительный щит 10 кВ
• Подключение кабеля ПвБВ 1×240 мм2 к шинному блоку трансформаторной подстанции
• Монтаж на вводе в цех с повышенными требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля (61,2 мм) - отклонение даже на 2–3 мм может нарушить герметичность
• Используйте только сертифицированную горелку ПГ (КВТ); открытый пламя или газовые баллоны другого типа повышают риск перегрева
• Выбирайте наконечник для заземления по сечению медного экрана - обычно 35–50 мм2
• При работе с кабелем с броней обязательно используйте комплект заземления КМПБ
• Храните муфту в сухом месте, избегая прямого солнечного света - хоть материал устойчив к УФ, длительное воздействие может изменить свойства термоплавкого клея
• На каждую фазу нужна отдельная муфта - комплект рассчитан на три единицы, но они не связаны между собой
