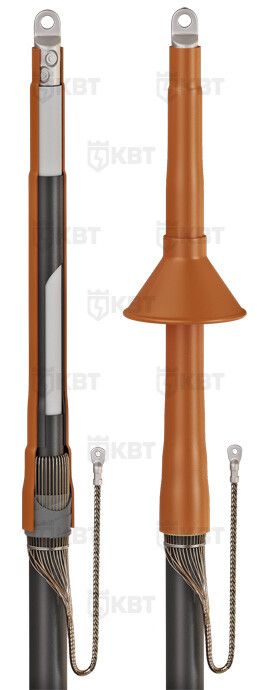

Муфта кабельная концевая 10кВ 1ПКВТ-10-300/400-Б КВТ 57814

Муфта кабельная концевая 1ПКВТ-10-300/400-Б с болтовыми наконечниками от КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, где требуется надёжная изоляция, герметизация и заземление. Артикул 57814 — часть серийного решения КВТ, совместимого с популярными типами кабелей АПвП, АПвВ и аналогами.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-300/400-Б с болтовыми наконечниками используется для завершения одножильных кабелей с экранированной изоляцией. Она создаёт герметичный, электроизолирующий и механически прочный переход от кабеля к внешнему оборудованию — например, к шинному блоку, автоматическому выключателю или трансформатору. Применяется исключительно внутри помещений, где отсутствуют прямой контакт с осадками, УФ-излучением и агрессивной средой. Подходит для систем распределения энергии в промышленных цехах, подстанциях, трансформаторных пунктах и кабельных коллекторах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение кабеля: 300–400 мм²
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Цвет: чёрный
• Комплектация: болтовые наконечники, антитрекинговая трубка, термоплавкий клей, герметизирующая лента
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free: да — материалы не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 1ПКВТ-10-300/400-Б с болтовыми наконечниками совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Все они имеют медный токопроводящий элемент и экран из медных проволок. Болтовые наконечники позволяют легко подключить кабель к коммутационным устройствам без опрессовки. Для монтажа необходимы:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для снятия внешней оболочки и полупроводящего экрана

Заземление выполняется через медный проволочный экран кабеля, который оконцовывается наконечником. Если кабель имеет броню из стали или алюминия — обязательна установка дополнительного «Комплекта заземления КМПБ». Обратите внимание: данная модель **не** предназначена для кабелей с алюминиевой жилой — для них используются другие модификации (например, 1ПКВТ-10-800(Б)).

Безопасность и стандарты

Муфта 1ПКВТ-10-300/400-Б с болтовыми наконечниками соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Антитрекинговая трубка предотвращает образование поверхностных разрядов даже при повышенной влажности. Материалы не содержат галогенов — при возгорании не выделяются токсичные пары. Конструкция обеспечивает класс защиты IP67 после полной термоусадки — полностью герметична и защищена от пыли и временного погружения в воду.

Преимущества

• Высокая надёжность благодаря равномерному распределению электрического поля — снижается риск пробоя в месте среза экрана
• Автоматическая герметизация: термоплавкий клей и лента-герметик обеспечивают плотное уплотнение без дополнительных действий
• Универсальность: можно использовать как болтовые, так и опрессовочные наконечники (комплект предусматривает оба варианта)
• Широкий температурный диапазон — работает в холодных условиях (до –50 °C)
• Экологически безопасные материалы — HF (halogen free)
• Один комплект рассчитан на три фазы — удобен для трёхфазных систем

Ограничения применения

• Не применяется на кабелях с алюминиевыми токопроводящими жилами — используйте модели 1ПКВТ-10-800(Б)
• Подходит только для внутреннего монтажа; не предназначен для открытой установки на улице или в сырых местах вне помещений
• Требуется точное соответствие сечения кабеля (300–400 мм²); использование на меньших или больших сечениях недопустимо
• Не допускается применение без пропановой горелки — нельзя использовать обычный фен или тепловую пушку
• При наличии брони обязательно использование «Комплекта заземления КМПБ»

Примеры использования

• Оконцевание кабеля АПвП 1×300 мм² перед подключением к вводному автомату в подземном распределительном щите
• Завершение фазы кабеля в трансформаторной будке на промплощадке
• Подключение кабеля к шинной системе в цехе с постоянной нагрузкой
• Монтаж в кабельном канале с контролируемой влажностью

Практические советы

• Перед монтажом проверьте сечение кабеля — оно должно точно попадать в диапазон 300–400 мм². Отклонение вызывает плохую адгезию и риск перегрева
• При работе с бронированным кабелем всегда устанавливайте «Комплект заземления КМПБ» — без него заземление будет ненадёжным
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям — это предотвращает деформацию и пузыри
• Не экономьте на инструменте: специальный набор НМБ-6 (КВТ) гарантирует правильное снятие головок наконечников без повреждения резьбы
• Поставка осуществляется кратно 3 единицам — планируйте закупку на все три фазы сразу
• Храните муфту в сухом месте, избегая прямого света — хотя материал устойчив к УФ, длительное воздействие может повлиять на эластичность
