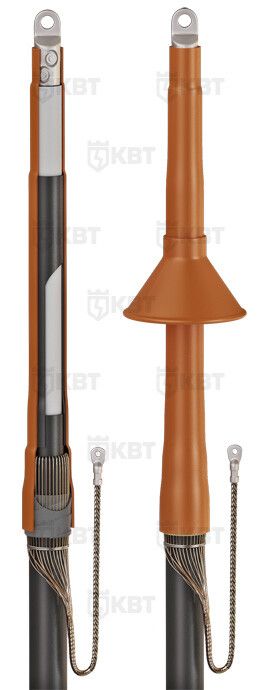

Муфта кабельная концевая 10кВ 1ПКНТ-10-300/400-Б КВТ 57815

Муфта кабельная концевая 1ПКНТ-10-300/400-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для наружной установки, обеспечивает герметичность, электробезопасность и долговечность в суровых климатических условиях.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-300/400-Б с болтовыми наконечниками используется для завершения кабельных линий — то есть для создания безопасного перехода от кабеля к оборудованию: трансформаторам, выключателям, распределительным устройствам. Применяется исключительно вне помещений, где требуется защита от влаги, пыли, перепадов температур и УФ-излучения. Подходит для кабелей с медными или алюминиевыми жилами, но важно учитывать тип токопроводящей жилы при выборе модели.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 300–400 мм²
• Тип монтажа: термоусадка
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Цвет: черный
• Комплектация: болтовые наконечники, антитрекинговая трубка, термоплавкий клей, герметизирующая лента, жильный изолятор
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 1ПКНТ-10-300/400-Б совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г — все с экранированием медными проволоками. Для кабелей с алюминиевой жилой допускается использование только модификаций с буквой «Б» в названии — именно эта модель подходит для таких задач.

Монтаж выполняется методом термоусадки с применением пропановой горелки ПГ (КВТ). Перед нагревом необходимо подготовить кабель: снять внешнюю оболочку, полупроводящий экран и изоляцию в соответствии с рекомендованными размерами. После сборки всех элементов равномерно прогревают муфту до полной усадки. Болтовые наконечники уже установлены — их можно сразу закрепить на шинах или выводах оборудования.

Заземление формируется из медного проволочного экрана кабеля, который оконцовывается одним из входящих в комплект наконечников. Если кабель имеет броню из стали или алюминия — потребуется дополнительный «Комплект заземления КМПБ».

Безопасность и стандарты

Муфта 1ПКНТ-10-300/400-Б соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Антитрекинговая трубка предотвращает образование поверхностных пробоев даже при повышенной влажности. Жильный изолятор увеличивает длину пути тока утечки, снижая риск возникновения аварии. Отсутствие галогенов в составе материалов делает изделие безопаснее при возможном возгорании — не выделяются токсичные газы.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации клеем и лентой — устойчива к попаданию воды и пыли
• Равномерное распределение электрического поля за счет специальной трубки — снижает риск пробоя в месте среза экрана
• Универсальность: можно использовать как болтовые, так и наконечники под опрессовку (хотя в данной комплектации — только болтовые)
• Устойчивость к УФ-излучению и агрессивной среде — срок службы до 30 лет при правильной установке
• Один комплект рассчитан на три фазы — удобно для монтажа трехжильных систем

Ограничения применения

• Не применяется внутри помещений — предназначена только для наружной установки
• Подходит только для одножильных кабелей; для многожильных требуются другие типы муфт
• Для кабелей с алюминиевой жилой — обязательно наличие буквы «Б» в названии; другие версии (например, 1ПКНТ-10-800 без «Б») не подходят
• Не допускается использование без пропановой горелки — нельзя монтировать холодным способом
• Не подходит для кабелей с другим типом изоляции (например, бумажной или ПВХ)

Примеры использования

• Оконцевание кабеля АПвП 1×300 мм² перед подключением к трансформатору на подстанции
• Завершение линии питания для насосной станции на открытой площадке
• Подключение кабеля к вводному устройству в распределительном пункте на улице
• Монтаж в районах с суровым климатом — Сибирь, Дальний Восток, Урал

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (300–400 мм²) — не используйте на более тонких или толстых жилах
• При работе с бронированным кабелем всегда используйте «Комплект заземления КМПБ» — без него заземление будет ненадежным
• Не экономьте на инструменте: нужна горелка ПГ (КВТ) и набор НМБ-6 для срыва головок — некачественная горелка повредит муфту
• При снятии полупроводящего экрана будьте точны — слишком глубокий срез нарушит распределение поля
• При хранении сохраняйте муфту в оригинальной упаковке — избегайте длительного прямого солнечного света
• Отгрузка происходит кратно 3 единицам — планируйте заказ на целую партию, даже если нужны только одна или две муфты
