Муфта кабельная концевая наружн. установки 10кВ ПКНТО 1х(70-120мм) без наконечн. Нева-Транс Комплект 22020124 Нева Транс

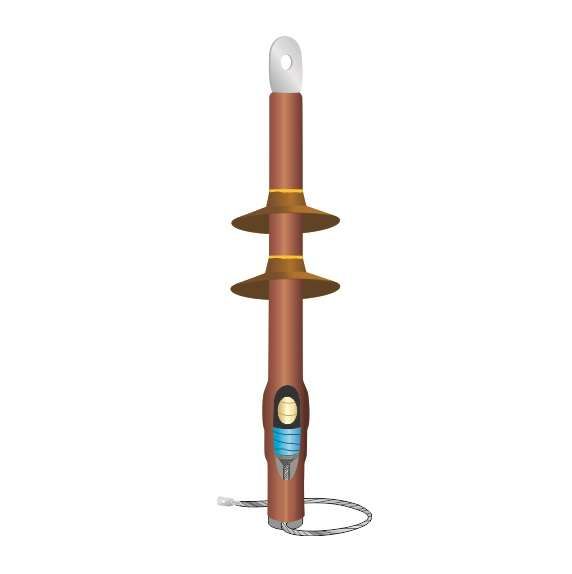

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(70-120 мм) без наконечников - это термоусаживаемая муфта от производителя Нева-Транс, предназначенная для завершения внешней части 5-жильных кабелей с изоляцией из сшитого полиэтилена. Артикул 22020124 обеспечивает надёжную изоляцию и герметизацию кабельных оконцований на открытых участках сети 10 кВ.

Назначение и область применения

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(70-120 мм) без наконечников используется для оконцевания силовых кабелей сечением 70, 95 и 120 мм2, имеющих изоляцию из сшитого полиэтилена и не содержащих брони. Применяется исключительно на открытом воздухе - для подключения кабелей к оборудованию, трансформаторам, распределительным устройствам, столбовым опорам и другим точкам выхода кабеля наружу.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Тип монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Условия эксплуатации: относительная влажность до 98%, прямые солнечные лучи, атмосферные осадки
• Герметизация: достигается за счёт клеевого слоя внутри наружной трубки

Совместимость и монтаж

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(70-120 мм) без наконечников совместима только с кабелями без брони и с изоляцией из сшитого полиэтилена. Для монтажа требуется подготовить разделку кабеля согласно руководству производителя: удалить внешнюю оболочку, экранирующий слой и изоляционный материал до нужной длины. После этого все элементы муфты (термоусаживаемые трубки, жильные изоляторы, регуляторы поля) надеваются последовательно и нагреваются газовой горелкой или мощным феном (температура ≥150 C). Особое внимание уделяют равномерному прогреву - перегрев вызывает деформацию, недогрев - плохую адгезию клея.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасный состав материалов
• Не содержит свинца, хлора и других запрещённых веществ

Преимущества

• Автономная система управления электрическим полем благодаря применению герметико- и трубко-регуляторов - снижает риск пробоя
• Жильные изоляторы продлевают пути утечки тока, повышая отказоустойчивость в условиях повышенной влажности
• Наружная кожух-трубка с клеевым слоем гарантирует полную герметичность даже после длительной эксплуатации
• Заземление выполняется прямо из медного экрана кабеля - не требуются дополнительные перемычки
• Устойчивость к УФ-излучению позволяет использовать муфту без дополнительной защиты от солнца

Ограничения применения

• Не кабели с металлической броней - возможна механическая нагрузка и нарушение герметизации
• Не рекомендовано использование в помещениях с постоянной вибрацией - термоусадочные материалы чувствительны к циклическим деформациям
• Не допускается монтаж при температуре ниже –50 C - полимер становится хрупким
• Не заменяет наконечники - необходимо предварительно установить контактные наконечники на жилы самостоятельно
• Требуется наличие оборудования для термоусадки - нельзя смонтировать без горелки или фена

Примеры использования

• Оконцевание кабеля перед подключением к трансформатору на воздушной ЛЭП
• Завершение кабеля, проходящего через стену здания наружного распределительного пункта
• Подключение кабеля к автоматическому выключателю на опоре городской сети
• Монтаж на ответвлении от главного кабеля в местах перехода underground-to-overhead

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2; другие значения не подходят
• Чистите поверхность кабеля спиртовыми салфетками - грязь и влага снижают качество адгезии клея
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования пузырей
• Проверяйте плотность прилегания всех элементов после остывания - щели между трубками указывают на некачественный монтаж
• Храните муфту в сухом месте при t = +5…+30 C - переохлаждение или перегрев до монтажа портит эластичность материала
