Муфта кабельная концевая 10кВ 1ПКВТ-10-35/50 КВТ 69546

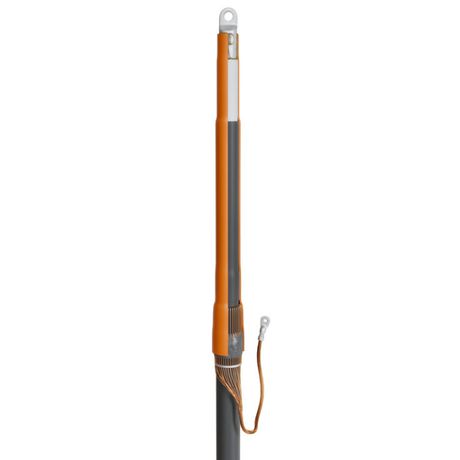

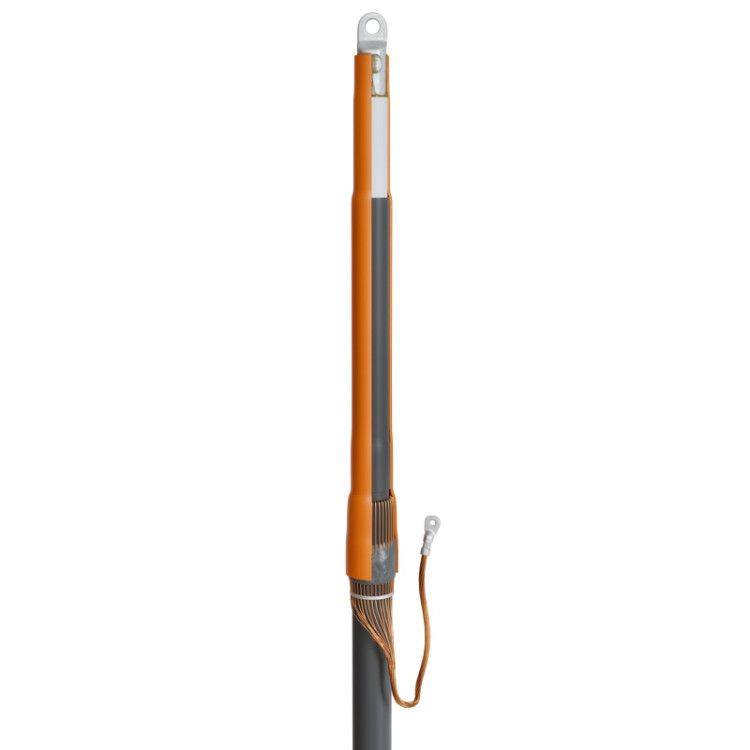

Муфта кабельная концевая 1ПКВТ-10-35/50 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей на напряжение 10 кВ с изоляцией из сшитого полиэтилена. Подходит для монтажа в условиях экстремальных температур и повышенной влажности, особенно там, где важна герметичность и долговечность соединения.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-35/50 без болтовых наконечников используется для завершения одножильных кабелей с медным или алюминиевым токопроводящим сердечником, имеющими экран из медных проволок и изоляцию из сшитого полиэтилена. Применяется в сетях 6–10 кВ: на подстанциях, в распределительных устройствах, при подключении кабелей к оборудованию (трансформаторам, выключателям, шинопроводам). Особенно эффективна в открытой прокладке, на столбах, в коллекторах и других местах с риском воздействия влаги, пыли и УФ-излучения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 35–50 мм2
• Тип изделия: концевая муфта
• Тип кабеля: одножильный
• Исполнение: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Состав материалов: HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта 1ПКВТ-10-35/50 без болтовых наконечников совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогичными с буквой “П” в начале (например, ПвП). Для кабелей с алюминиевой жилой - только при условии, что они имеют указанные типы изоляции и экрана.

Монтаж выполняется методом термоусадки: после подготовки кабеля (удаление внешней оболочки, экрана и изоляции) муфта надевается на жилу, затем прогревается пропановой горелкой ПГ (КВТ). При этом:

• Трубка выравнивания электрического поля обеспечивает равномерное распределение напряжённости на границе среза полупроводящего экрана - снижает риск пробоя.
• Антитрекинговая трубка с термоплавким клеем внутри предотвращает образование поверхностных разрядов даже при загрязнении.
• Подмотка ленты-герметика на месте выхода медного экрана гарантирует полную герметичность.
• Заземление формируется из самого медного экрана кабеля; он оконцовывается наконечником под опрессовку (не входит в комплект).
• Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ».

Инструменты для монтажа: пропановая горелка ПГ (КВТ), набор для снятия изоляции и экрана, инструмент для опрессовки наконечников. Болтовые наконечники не входят в комплект - их можно приобрести отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт.
• Материалы не содержат галогенов (HF), что исключает выделение токсичных газов при возгорании.
• Термопластик негорючий - не распространяет пламя.
• Антитрекинговый материал устойчив к старению, УФ-излучению и перепадам влажности.

Преимущества

• Высокая степень защиты IP67 - герметичность достигнута за счет клея и подмотки, без необходимости сварки или заполнения смолой.
• Широкий диапазон температур - работает в суровых климатических условиях, включая Арктику и южные регионы.
• Универсальность: один тип муфты подходит для кабелей с медными и алюминиевыми жилами (при соблюдении требований к типу изоляции).
• Долговечность: срок службы более 30 лет при правильном монтаже.
• Легкая проверка качества: после усадки видна равномерная форма, отсутствие пузырей и деформаций.

Ограничения применения

• Не применяется для кабелей с бумажной или маслонаполненной изоляцией - только для сшитого полиэтилена.
• Не предназначен для кабелей с сечением менее 35 мм2 или более 50 мм2 - использование вне диапазона нарушает электрическую безопасность.
• Не допускается монтаж на кабели с броней без дополнительного «Комплекта заземления КМПБ».
• Не рекомендуется применять в средах с постоянным контактом с химически активными жидкостями (масло, растворители) - хотя материал устойчив к погоде, химическая агрессия может повредить полимеры.
• Комплект поставки рассчитан на три фазы, но каждая муфта продается отдельно - заказывать следует кратно одной единице, однако отгрузка происходит только партиями по 3 штуки.

Примеры использования

• Оконцевание кабеля АПвП 1×50 мм2 перед подключением к трансформатору на подстанции.
• Монтаж на воздушной линии 10 кВ - на конце кабеля, ведущего к распределительному пункту.
• Завершение кабеля в кабельной камере с высокой влажностью - благодаря герметизации не требуется дополнительная защита.
• Обслуживание кабельных линий в холодных регионах - например, на объектах Севера или Дальнего Востока.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (35–50 мм2) - не используйте на 25 или 70 мм2.
• При работе с кабелем с броней - всегда используйте «Комплект заземления КМПБ». Без него возможен риск поражения током.
• При термоусадке равномерно прогревайте муфту, начиная с центра и двигаясь к краям - это предотвратит складки и воздушные пузыри.
• Болтовые наконечники не входят в комплект - если нужны, закажите их отдельно. Можно использовать наконечники под опрессовку - они надежнее и быстрее в монтаже.
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может изменить эластичность полимеров.
• Отгрузка - только кратно 3 штукам. Планируйте закупку заранее, чтобы не остаться без необходимого количества для трёх фаз.
