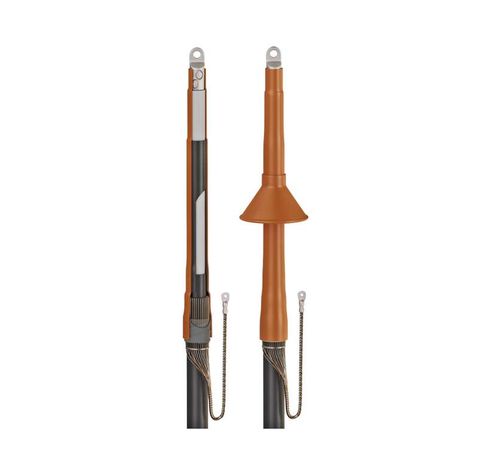

Муфта кабельная концевая 10кВ 1ПКНТ-10-35/50 КВТ 69548

Муфта кабельная концевая 1ПКНТ-10-35/50 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ, особенно в условиях открытой местности. Эта муфта обеспечивает электрическую изоляцию, герметизацию и заземление, сохраняя целостность кабельной линии без необходимости использования внешних болтовых наконечников.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-35/50 без болтовых наконечников используется для завершения кабельных линий на напряжение 10 кВ. Подходит для монтажа вне помещений - на столбах, в кабельных колодцах, на подстанциях и других открытых участках. Применяется там, где требуется защита от влаги, пыли, перепадов температур и УФ-излучения. Особенно эффективна при работе с кабелями типа АПвП, АПвВ, АПвПу и аналогичными.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 35–50 мм2
• Количество жил: одна
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Защита IP: не указана, но конструкция обеспечивает герметичность при правильном монтаже
• Состав материалов: галоген-free (HF=Halogen Free)

Совместимость и монтаж

Муфта 1ПКНТ-10-35/50 без болтовых наконечников совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Для монтажа требуются:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусадочных элементов
• Инструменты для снятия изоляции и полупроводящего экрана
• Лента-герметик - для герметизации выхода медного экрана

Заземление выполняется через медный проволочный экран кабеля, который оконцовывается наконечником под опрессовку. На кабелях с броней из стали или алюминия необходимо применять дополнительный «Комплект заземления КМПБ». Болтовые наконечники в комплект не входят - их можно приобрести отдельно, если требуется.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Антитрекинговая трубка устойчива к образованию электрических дорожек даже при повышенной влажности
• Жильный изолятор увеличивает длину пути тока утечки, снижая риск пробоя

Преимущества

• Трубка выравнивания электрического поля предотвращает концентрацию напряжения на срезе экрана - повышает долговечность и безопасность
• Термоплавкий клей внутри антитрекинговой трубки автоматически заполняет микрозазоры при нагреве - гарантирует герметичность
• Универсальность: один комплект подходит для всех типов кабелей в рамках сечения 35–50 мм2
• Высокая устойчивость к климатическим факторам: UV-защита, морозостойкость, влагонепроницаемость
• Не требует сварки, пайки или сложных механических соединений - монтаж быстрый и не требует специализированного оборудования кроме горелки

Ограничения применения

• Не применяется на кабелях с сечением менее 35 мм2 или более 50 мм2 - возможен некорректный контакт и потеря герметичности
• Не предназначен для установки на кабели с медными жилами большого сечения - для них используются другие модели (например, 1ПКНТ-10-800(Б))
• Требуется точное соблюдение технологии монтажа: недостаточный прогрев приведёт к плохому прилеганию, перегрев - к деформации
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 95% без дополнительной защиты
• Комплект поставки рассчитан на три фазы - для одной фазы также требуется заказывать целый комплект

Примеры использования

• Оконцевание кабеля АПвП2г на воздушной ЛЭП 10 кВ перед подключением к трансформатору
• Завершение кабеля в кабельной камере на подстанции
• Подключение кабеля от распределительного пункта к трансформаторной будке
• Ремонт или замена конца кабеля на опоре после аварийного повреждения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-2 мм2, иначе термоусадочные элементы не плотно обхватят жилу
• При снятии полупроводящего экрана используйте специальный инструмент - не допускайте царапин на изоляции
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - это исключит пузыри воздуха
• После монтажа проверьте герметичность: если есть щели или вздутия - демонтируйте и замените муфту
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность материалов
• Заказывайте муфты кратно 3 штук - производитель отгружает только партиями по 3 единицы
