Муфта кабельная концевая внутр. установки 10кВ КВТпН 3х(70-120мм) с болт. наконечн. Нева-Транс Комплект 22020055 Нева Транс

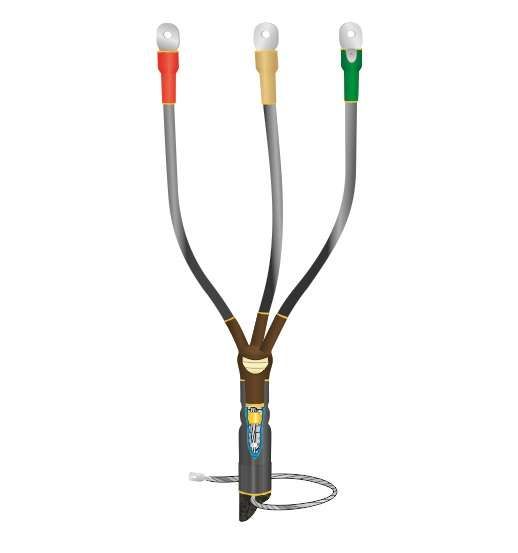

Муфта кабельная концевая для внутренней установки 10кВ КВТпН 3х(70-120мм) с болтовыми наконечниками от Нева-Транс Комплект - это готовое решение для герметичного и надёжного оконцевания четырёхжильных кабелей сечением 70–120 мм2 на напряжение 10 кВ. Применяется во внутренних помещениях с любым уровнем влажности, обеспечивает электробезопасность и долговечность соединения.

Назначение и область применения

Муфта КВТпН 3х(70-120мм) используется для оконцевания 4-жильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена исключительно для внутренней установки - в закрытых помещениях: трансформаторных подстанциях, распределительных устройствах, кабельных колодцах, цехах и других объектах с контролируемой средой. Подходит для кабелей с номинальным напряжением до 10 кВ включительно.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4 (три фазные + одна земля)
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Защитный покров: наличие броневой оболочки (не удаляется при монтаже)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием газовой горелки или фена

Совместимость и монтаж

Муфта КВТпН 3х(70-120мм) совместима с кабелями типа АСБ, АСБл, АВБбШв, ВБбШв и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа требуется предварительная подготовка кабеля: удаление внешнего слоя, разделка жил, обработка поверхности. Все элементы муфты (термоусадочные трубки, герметик-регулятор, болтовые наконечники) входят в комплект. После сборки изделие нагревают равномерно до полной усадки - это создаёт плотное механическое и электрическое соединение. Болтовые наконечники позволяют легко подключить кабель к шинам или оборудованию.

Безопасность и стандарты

Муфта КВТпН 3х(70-120мм) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция исключает риск пробоя изоляции благодаря регулятору электрического поля. Экологически безопасна - не содержит свинец, хлора и других запрещённых веществ.

Преимущества

• Герметизация корешка кабеля достигается за счёт специального герметика-регулятора - снижает риск проникновения влаги
• Высокая прочность соединения после термоусадки - не требует периодического обслуживания
• Болтовые наконечники обеспечивают быстрое и надёжное подключение к оборудованию
• Заземление выполнено через пружину постоянного давления - исключает повреждение бумажной изоляции при монтаже
• Не нуждается в применении припоев при работе с броней - удобство и безопасность монтажа
• Стабильно работает в широком диапазоне температур - от Arctic-условий до летней жары

Ограничения применения

• Не применяется для наружной установки - не рассчитана на воздействие осадков, УФ-лучей и перепадов температуры вне помещений
• Подходит только для кабелей сечением 70–120 мм2; использование с меньшими/большими сечениями недопустимо
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев может привести к деформации или трещинам
• Не рекомендовано использовать в местах с частыми вибрациями или ударными нагрузками без дополнительной защиты
• Не предназначен для работы с кабелями с алюминиевыми жилами - только медные

Примеры использования

• Оконцевание кабеля АСБ 3×120+1×70 перед подключением к трансформатору в КТП
• Завершение 4-жильного кабеля ВБбШв в распределительном щите цеха
• Монтаж на выходе кабельной линии в подвале административного здания
• Замена старой муфты в существующей кабельной сети 10 кВ без замены всего участка

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5%, иначе возможны протечки или плохая усадка
• Используйте только профессиональный фен или газовую горелку с регулируемой температурой - избыток тепла разрушит полимер
• При работе с бронированным кабелем не снимайте броню полностью - она остаётся частью системы заземления
• Проверяйте целостность герметика-регулятора до начала работ - он должен быть эластичным, без трещин
• После монтажа проведите визуальную проверку: все элементы должны быть плотно прилегающими, без воздушных пузырей
• Храните муфту в сухом месте при t = +5…+30 C - не допускайте переохлаждения перед монтажом
