Муфта кабельная концевая внутр. установки 10кВ 3КВтп-10-150/240 с наконечн. 9014480 Подольск kvtpx10x150x240 ПЗЭМИ

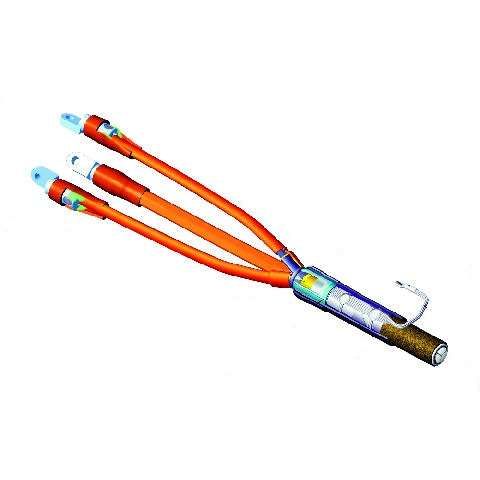

Муфта кабельная концевая для внутренней установки 10 кВ 3КВтп-10-150/240 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания силового кабеля с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Применяется внутри помещений там, где требуется надёжное соединение между кабелем и коммутирующим оборудованием - например, в распределительных устройствах, трансформаторных подстанциях или ячейках КРУ.

Назначение и область применения

Муфта 3КВтп-10-150/240 используется для создания безопасной и долговечной концевой заделки одножильных или трёхжильных кабелей сечением 150–240 мм2. Она обеспечивает электроизоляцию, механическую защиту и предотвращает попадание влаги и пыли на место оконцовки. Устанавливается исключительно во внутренних помещениях с контролируемой средой - в закрытых камерах, шкафах, подземных коллекторах, где температура и влажность остаются стабильными.

Технические характеристики

• Количество жил: 3 - соответствует трёхжильным кабелям типа СИП, ВВГнг-LS, ААБл и аналогичным;
• Напряжение: 10 кВ - рассчитана на работу в сетях высокого напряжения до этого уровня;
• Номинальное сечение кабеля: 150–240 мм2 - подходит для крупных силовых кабелей, используемых в энергообъектах;
• Исполнение: термоусадочное - материал уменьшается в размерах при нагреве, плотно облегая кабель и образуя монолитную изоляционную оболочку;
• Наконечники: уже установлены - обеспечивают надёжный контакт с зажимами аппаратов, снижают риск плохого контакта и перегрева;
• Материал корпуса: специальная термоусадочная трубка с внутренним слоем клея - гарантирует герметичность даже при малейших деформациях кабеля.

Совместимость и монтаж

Муфта совместима с кабелями, имеющими экструдированную изоляцию из сшитого полиэтилена (XLPE). Для правильной сборки необходимо соблюдать порядок операций: зачистить кабель, надеть муфту, установить наконечники, прогреть термоусадочные элементы равномерно газовой горелкой. Температурный режим нагрева - 120–180 C. Диаметр кабеля перед установкой должен находиться в допустимом диапазоне - проверьте внешний диаметр изоляции кабеля, он должен подходить под заявленные 150–240 мм2. Посадочный диаметр муфты адаптирован именно под этот интервал - использование кабелей меньшего или большего сечения недопустимо.

Безопасность и стандарты

Муфта 3КВтп-10-150/240 изготовлена в соответствии с требованиями ГОСТ 31945-2012 и ТУ 3423-002-58779888-2019. Конструкция обеспечивает класс защиты IP67 после завершения монтажа - полностью герметична против пыли и временного погружения в воду. Наличие внутреннего клеевого слоя предотвращает образование воздушных полостей, которые могли бы вызвать корона discharge и пробой изоляции.

Преимущества

• Высокая степень герметизации благодаря двухслойному термоусадочному материалу;
• Установленные наконечники экономят время монтажа и повышают качество контакта;
• Стабильно работает при температурах от –40 C до +80 C;
• Не требует дополнительных комплектующих - всё необходимое встроено;
• Произведён на предприятии Подольский ЗЭМИ - известном производителе кабельной арматуры с более чем 60-летним опытом.

Ограничения применения

• Запрещено использовать вне помещений - не предназначена для открытой установки, воздействия осадков, прямого UV-излучения или перепадов температур на улице;
• Не применяется для кабелей с бумажной или маслонаполненной изоляцией - только для XLPE;
• Не рекомендовано применение в местах постоянного механического давления или вибраций - возможна потеря герметичности;
• Требуется точное соответствие сечению кабеля - нельзя использовать с проводами меньше 150 мм2 или больше 240 мм2.

Примеры использования

• Оконцовка кабеля ААБл-3×185 перед подключением к выключателю в КРУ-10 кВ;
• Фиксация выхода кабеля ВВГнг-LS 3×240 в распределительном щите цеха;
• Подключение кабеля к трансформатору в подстанции внутри здания;
• Обустройство ответвлений в системах питания объектов ЖКХ, метрополитена, заводских линий.

Практические советы

• Перед монтажом обязательно сверьте фактический диаметр кабеля с указанным в документации - иногда производители выпускают кабели с отклонением +-5%;
• Используйте только профессиональную газовую горелку с регулируемым пламенем - обычный фен не справится с равномерным нагревом;
• Не торопитесь при прогреве - медленный и равномерный процесс важнее скорости;
• Проверяйте целостность термоусадочных элементов до начала работы - наличие трещин или вздутостей - основание для отказа от установки;
• Храните муфту в оригинальной упаковке, в сухом месте при t = +5…+30 C - длительное хранение при минусовых температурах может изменить эластичность материала.
