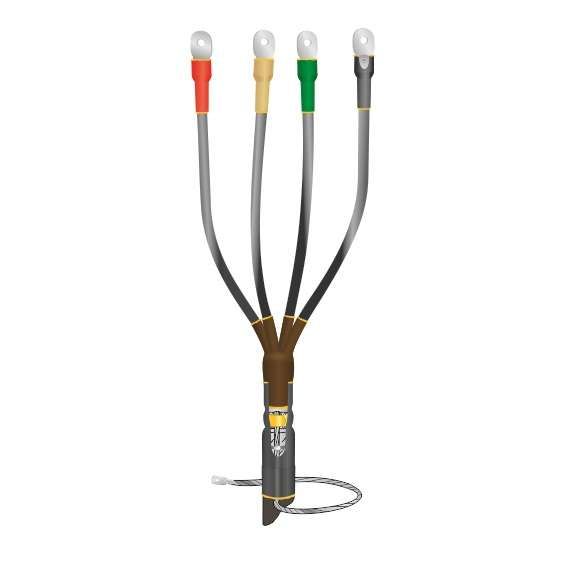

Муфта кабельная концевая для внутренней установки 1кВ-10кВ КВТп 4х(150-240мм) без наконечников - это термоусаживаемая муфта для герметичного оконцевания трёхжильных силовых кабелей с бумажной изоляцией и бронёй, рассчитанная на работу до 10 кВ. Произведённая компанией Нева-Транс, модель с артикулом 22020012 обеспечивает надёжную изоляцию и механическую защиту в условиях внутренней установки.

Назначение и область применения

Муфта кабельная концевая для внутренней установки 1кВ-10кВ КВТп 4х(150-240мм) без наконечников используется для завершения трёхжильных силовых кабелей с бумажной изоляцией и бронёй либо без неё. Применяется исключительно внутри помещений - в трансформаторных подстанциях, распределительных устройствах, кабельных каналах и других закрытых объектах. Подходит для кабелей сечением 150, 185 и 240 мм2. Не предназначен для наружной установки или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 150–240 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Экран: наличие - да (экранирующий слой для равномерного распределения поля)
• Защитный покров: с бронёй (совместим с кабелями как с бронёй, так и без неё)
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Исполнение: термоусадочный

Совместимость и монтаж

Муфта кабельная концевая для внутренней установки 1кВ-10кВ КВТп 4х(150-240мм) без наконечников совместима с кабелями типа АСБ, АСБЛ, АСБ2л, АСБГ и аналогичными с бумажной или пластмассовой изоляцией. Для монтажа требуется:

• Правильно выполненная разделка кабеля по длине и форме, указанной в инструкции производителя;
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Заземление выполняется двумя способами: через пружину постоянного давления и терку - для медной оболочки; пайкой - для броневых лент.

Не допускается использование муфты без предварительной подготовки поверхности кабеля - грязь, влага или повреждения изоляции снижают надёжность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Производится по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено соответствие сертификатом Госстандарта России
• Экологически безопасный материал - не содержит свинца и галогенов

Преимущества

• Высокая степень защиты благодаря плотному усадочному контакту с кабелем - исключает попадание влаги и пыли;
• Стабильная работа при широком диапазоне температур - от суровых холодов до летнего перегрева;
• Универсальность - одна муфта подходит сразу для трёх сечений (150, 185, 240 мм2);
• Простота монтажа при наличии базового оборудования - не требует специальных клеев или литых форм;
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется для кабелей с алюминиевой жилой - только для медных;
• Не предназначена для внешних установок, подземных каналов или коллекторов - риск проникновения воды;
• Не совместима с кабелями без брони, если требуется усиленная механическая защита - рекомендовано использовать с бронированными кабелями;
• Не имеет встроенного наконечника - необходимо заранее предусмотреть установку контактных наконечников перед монтажом муфты;
• Требует точного контроля температуры при усадке - перегрев вызывает деформацию, недогрев - плохую адгезию.

Примеры использования

• Оконцевание кабеля АСБ-3×185 на выходе из трансформаторной подстанции;
• Завершение силового кабеля АСБГ-3×240 в распределительном щите цеха;
• Монтаж концевой муфты на кабеле, ведущем к электродвигателю в закрытом помещении с повышенной влажностью;
• Замена старой муфты в кабельной камере после ремонта сети 10 кВ.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен точно попадать в диапазон 150–240 мм2. Перегрузка по сечению невозможна, но слишком маленькое сечение может не обеспечить плотной усадки;
• Обязательно используйте термический фен с регулировкой температуры - обычный бытовой фен не справится;
• При работе с бронированной частью кабеля - зачищайте броневые ленты до металла, чтобы обеспечить надёжный контакт при пайке;
• После монтажа осмотрите все швы - они должны быть гладкими, без пузырей и трещин;
• Храните муфту в сухом месте при температуре от +5 C до +30 C - длительное воздействие холода ниже –10 C может изменить эластичность полимера.
