Муфта кабельная концевая 10кВ 1ПКНТ-10-800 (Б) КВТ 70270

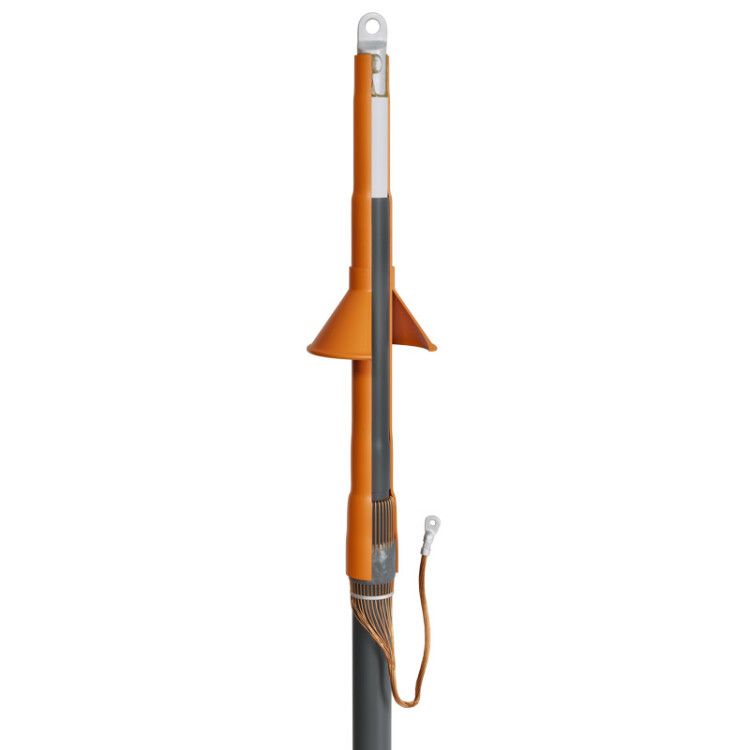

Муфта кабельная концевая 10кВ 1ПКНТ-10-800 (Б) с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Этот тип муфты применяется там, где требуется надежное герметичное завершение кабеля с возможностью дальнейшего подключения через болтовые наконечники - например, на входах в трансформаторы, щитовые устройства или оборудование. Бренд КВТ реализовал эту модель с учетом требований современных норм и условий эксплуатации в суровом климате.

Назначение и область применения

Муфта кабельная концевая 10кВ 1ПКНТ-10-800 (Б) с болтовыми наконечниками КВТ используется для создания герметичного и электроизоляционного перехода между кабелем и внешним оборудованием. Подходит для оконцевания одножильных кабелей с алюминиевой токопроводящей жилой и экранированием из медных проволок. Обеспечивает надежное соединение при работе под напряжением до 10 кВ.

• Основное применение: подключение кабелей к шинам, выводам оборудования, воздушным линиям, трансформаторам, распределительным устройствам.
• Подходит для кабелей типа: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г.
• Не предназначен для меди или многожильных кабелей - только для алюминиевых одножильных.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение жилы: 800 мм2
• Тип исполнения: термоусаживаемая
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Количество жил: одна
• Тип кабеля: одножильный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Защита от галогенов: да (HF = Halogen Free)

Совместимость и монтаж

Муфта кабельная концевая 10кВ 1ПКНТ-10-800 (Б) с болтовыми наконечниками КВТ совместима исключительно с кабелями, имеющими алюминиевые токопроводящие жилы. Для монтажа необходимы специальные инструменты:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусадочных элементов;
• Набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);
• Инструменты для зачистки изоляции и полупроводящего экрана.

Процедура монтажа предполагает последовательное надевание всех компонентов муфты на кабель перед его подготовкой, затем прогрев каждого слоя до плотного прилегания. Установка занимает около 20–40 минут при соблюдении технологии.

Заземление выполняется путем свивания медного экрана кабеля в виде плетеного провода, который оконцовывается наконечником под опрессовку. На кабелях с броней из стали или алюминия требуется дополнительно установить «Комплект заземления КМПБ».

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - актуальным требованиям к высоковольтным муфтам.
• Материалы не содержат галогенов - снижают риск образования едких газов при возгорании.
• Электроизоляция выполнена с учетом контроля электрического поля благодаря трубкам выравнивания потенциала.
• Жильный изолятор увеличивает длину пути утечки тока, повышая отказоустойчивость в условиях повышенной влажности.
• Антитрекинговая трубка устойчива к поверхностному пробою даже при наличии грязи или влаги.

Преимущества

• Высокая степень защиты IP67 достигается за счет герметизации термоплавким клеем и лентой-герметиком на выходе экрана.
• Универсальность: можно использовать как болтовые, так и опрессовочные наконечники - выбор зависит от задачи.
• Широкий диапазон температур позволяет применять муфту в регионах с холодными зимами и жарким летом.
• Улучшенная механическая прочность корпуса за счет негорючего термопластика.
• Легко диагностируется состояние после монтажа - все элементы плотно прилегают, деформаций нет.

Ограничения применения

• Не кабелям с медными жилами - только алюминиевые!
• Не допускается использование на многожильных кабелях - продукт создан специально для одножильных.
• Обязательно наличие подходящих инструментов; попытки замены горелки другим источником тепла (например, феном) недопустимы - результат будет некачественным.
• Не рекомендовано применение вне диапазона –50…+50 C - материал становится хрупким ниже или теряет форму выше.
• Отгрузка происходит кратно 3 единицам - нельзя заказать одну муфту.

Примеры использования

• Оконцевание кабеля АПвП2г на входе в масляный трансформатор 10/0,4 кВ.
• Подключение кабеля АПвПу к сборке распределительного пункта (РП) в условиях Арктики.
• Формирование ответвления от кабельной линии к цеховому щиту на предприятии с высокой запыленностью.
• Монтаж на участках с частыми перепадами температур - например, на железных дорогах или в портовых зонах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 800 мм2 точно должны совпадать с заявленным значением.
• Не экономьте на времени подготовки: качественная зачистка экрана и изоляции - половина успеха.
• При работе в сыром воздухе используйте дополнительную просушку кабеля перед установкой муфты.
• Проверяйте целостность термоусадочных трубок до начала работы - малейшие повреждения нарушают герметичность.
• Помните: один комплект муфты рассчитан на три фазы - закажите нужное количество комплектов, чтобы покрыть всю систему.
• Храните муфту в оригинальной упаковке, вдали от прямых солнечных лучей и источников тепла - срок годности сохраняется при этом.
