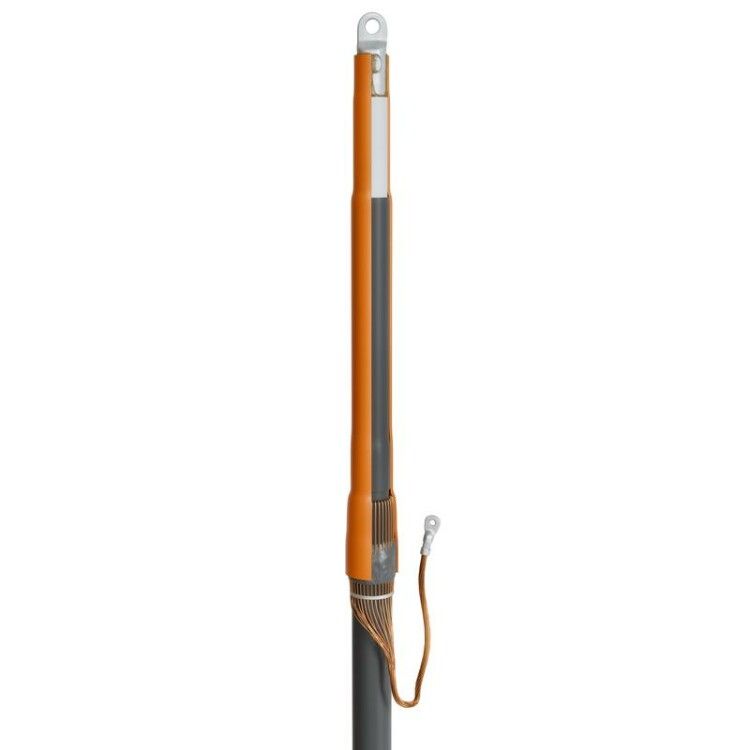

Муфта кабельная концевая 10кВ 1ПКВТ-10-800 нг-LS КВТ 82907

Муфта кабельная концевая 10кВ 1ПКВТ-10-800 нг-LS от компании КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Изделие выполнено из термоусаживаемого полиолефина, обеспечивает герметичность, электрическую безопасность и долговечность при работе внутри помещений.

Назначение и область применения

Муфта 1ПКВТ-10-800 нг-LS используется для создания концевых заделок на одножильных кабелях с медным или алюминиевым токопроводящим сердечником, экранированными медными проволоками. Подходит для кабелей типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогов с изоляцией из сшитого полиэтилена.

Применяется исключительно во внутренних помещениях - в кабельных камерах, трансформаторных подстанциях, распределительных устройствах. Не предназначен для наружной установки, даже под навесом.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество жил: 1 (одножильный кабель)
• Поперечное сечение жилы: до 800 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин с антитрекинговым покрытием
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Группа горючести: нг-LS (не распространяет горение, малое дымообразование)
• Температурный режим эксплуатации: от –50C до +50C

Совместимость и монтаж

Муфта 1ПКВТ-10-800 нг-LS совместима с кабелями, имеющими:

• Экран из медных проволок (не допускается использование с кабелями без экрана)
• Жилы из меди или алюминия - но важно: версия без буквы “Б” подходит для любых жил, а модификация 1ПКВТ-10-800(Б) - **только** для алюминиевых жил

Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Процедура требует точного соблюдения последовательности сборки:

1. Подготовка кабеля: снятие внешней оболочки, полупроводящего экрана, изоляции
2. Надевание термоусаживаемой трубки на жилу
3. Формирование заземления: медный экран свивается в жгут, оконцовывается наконечником
4. Запайка герметиком на выходе экрана
5. Равномерный прогрев термоусаживаемой части до плотного прилегания

Для кабелей с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных соединений
• Материалы классифицированы как нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при нагреве
• Антитрекинговая трубка предотвращает образование электрических следов (трекинга) на поверхности
• Термоплавкий клей и герметизирующая лента обеспечивают IP67-подобную защиту от влаги и пыли внутри помещения

Преимущества

• Высокая механическая прочность и эластичность материала после усадки
• Равномерное распределение электрического поля благодаря специальной трубке выравнивания потенциала
• Универсальность: поддерживает как опрессовочные, так и болтовые наконечники
• Герметизация без необходимости применения дополнительных средств - всё в одном комплекте
• Долговечность: срок службы более 30 лет при правильном монтаже

Ограничения применения

• Не применяется на кабелях с многожильными жилами - только одножильные
• Запрещён монтаж на открытом воздухе, в условиях повышенной влажности вне закрытых помещений
• Не подходит для кабелей с пластиковым экраном вместо медного
• Модификация 1ПКВТ-10-800(Б) - **строго** для алюминиевых жил; применение на медных - недопустимо
• Требуется обязательное наличие оборудования для термоусадки - нельзя монтировать без горелки

Примеры использования

• Оконцевание кабеля АПвП 1×800 мм2 перед подключением к шинному блоку в распределительном устройстве 10 кВ
• Создание конца кабеля на входе в трансформаторную будку
• Завершение линии питания от подземной кабельной трассы в цехе
• Замена поврежденного конца кабеля в кабельной камере подстанции

Практические советы

• Перед монтажом проверьте соответствие типа кабеля - особенно материал жилы (медь/алюминий) и наличие медного экрана
• При использовании болтовых наконечников подготовьте набор НМБ-6 (КВТ) для срыва головок
• Не перегревайте муфту - равномерный прогрев от центра к краям предотвратит деформацию
• Проверяйте целостность термоусаживаемой трубки до начала работы - трещины и поры недопустимы
• Комплект поставки рассчитан на три фазы - заказывайте кратно 3 единицам, так как отгрузка происходит только партиями по 3 муфты
• Для кабелей с бронью всегда используйте комплект КМПБ - игнорирование этого правила снижает уровень защиты заземления
