Кабельная муфта 1ПКВТ-10-800 (Б) нг-LS - 76427

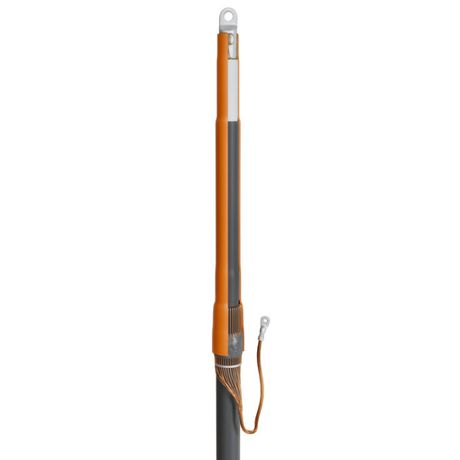

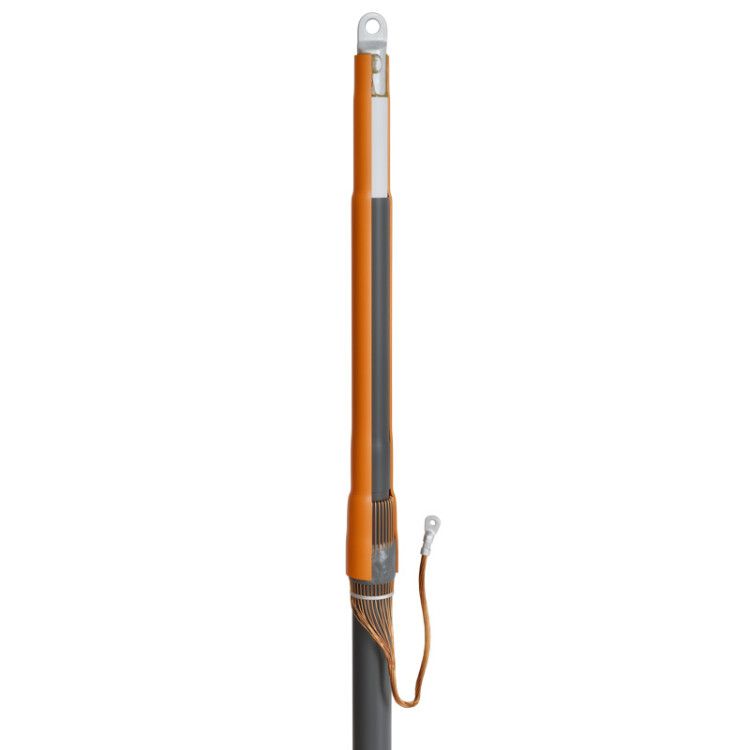

Муфта кабельная концевая 1ПКВТ-10-800 (Б) нг-LS с болтовыми наконечниками от КВТ предназначена для безопасного оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, особенно там, где важны низкая дымообразование и отсутствие выделения галогенов при возгорании. Артикул 76427 относится к серии 1ПКВТ-10 нг-LS - решениям для высоковольтных систем с повышенными требованиями к надежности.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-800 (Б) нг-LS используется для завершения одножильных силовых кабелей с алюминиевой токопроводящей жилой сечением 800 мм2 и номинальным напряжением 10 кВ. Применяется исключительно внутри помещений - в распределительных устройствах, трансформаторных подстанциях, кабельных каналах и шахтах. Не предназначена для открытой прокладки или работы на улице.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Поперечное сечение жилы: 800 мм2
• Тип кабеля: одножильный, с экранированием из медных или алюминиевых проволок
• Тип изоляции кабеля: сшитый полиэтилен
• Материал муфты: полиолефин
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: 43,1 мм
• Комплектация: болтовые наконечники (для подключения к оборудованию)
• Стандарт: ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-10-800 (Б) нг-LS совместима только с кабелями, имеющими алюминиевые токопроводящие жилы. Подходит для следующих типов кабелей: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Для правильного монтажа требуется предварительная подготовка кабеля: удаление внешней оболочки, полупроводящего экрана и изоляции в соответствии с чертежами в комплекте.

Болтовые наконечники уже установлены - они позволяют подключить кабель к шинам, автоматам или другому оборудованию без дополнительных деталей. Однако заземление формируется из медного экрана кабеля, и наконечник для него - **не входит** в комплект. Его необходимо приобрести отдельно. При работе с кабелями в броне из стали или алюминия потребуется дополнительный Комплект заземления КМПБ.

Безопасность и стандарты

• Материал корпуса соответствует нормам нг-LS - при горении не выделяет токсичных галогенов и образует минимальное количество дыма
• Антитрекинговая трубка защищает от поверхностных пробоев и устойчива к УФ-лучам
• Термоплавкий клей и герметик обеспечивают полную герметичность после усадки
• Произведено по ТУ 3599-005-97284872-2015, что гарантирует соответствие требованиям ГОСТ 13781.0-86

Преимущества

• Универсальная комплектация: можно использовать как болтовые, так и наконечники под опрессовку (хотя в этом варианте поставляются именно болтовые)
• Элемент выравнивания электрического поля снижает риск локального перенапряжения на срезе экрана
• Автоматическая герметизация благодаря клею и ленте - не требует дополнительных действий
• Устойчивость к широкому диапазону температур делает её надёжной даже в холодных цехах
• Один комплект рассчитан на три фазы - удобно для монтажа трёхжильных систем (при условии, что каждая фаза - отдельный одножильный кабель)

Ограничения применения

• Не применяется на кабелях с медными жилами - только на алюминиевых
• Запрещён монтаж на открытом воздухе - материал не предназначен для UV-эксплуатации
• Не подходит для кабелей с внешним диаметром больше 43,1 мм
• Требует точного соблюдения технологии термоусадки - недостаточно прогрева или перегрева приведёт к повреждению
• Наконечник для заземления не входит в комплект - его нужно закупить отдельно

Примеры использования

• Подключение кабеля от трансформатора к распределительному щиту 10 кВ внутри подстанции
• Оконцевание кабеля АПвП2г перед подключением к вводному устройству в цехе
• Завершение фазных кабелей в кабельном колодце тепловой электростанции

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно соответствовать 43,1 мм +- допуск
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва головок
• Не экономьте на времени подготовки кабеля - некачественно снятый экран вызывает пробой
• Для заземления используйте медный наконечник подходящего сечения (обычно 50–70 мм2) и запрессуйте его на экран
• При монтаже на кабеле с бронью обязательно примените Комплект заземления КМПБ - иначе заземление будет ненадёжным
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она негорюча, длительное УФ-воздействие может повредить материалы
