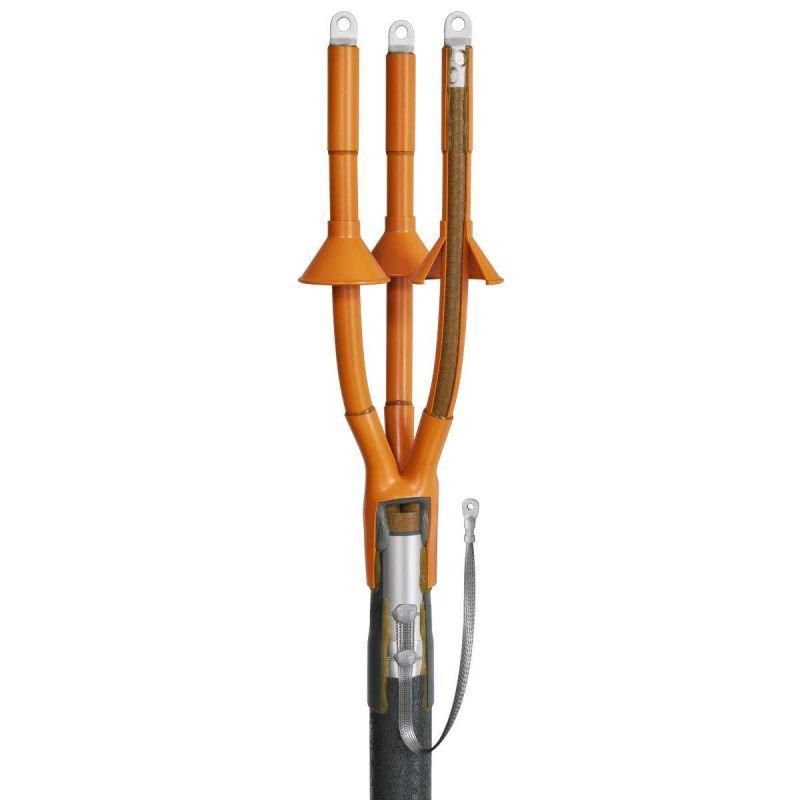

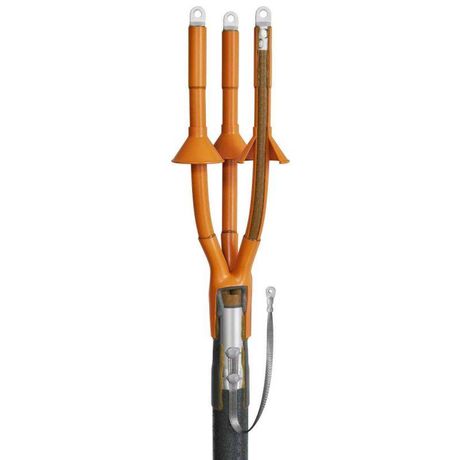

Муфта кабельная концевая 10кВ 3КНТп-10-150/240 (пайка) КВТ 88762

Муфта кабельная концевая 3КНТп-10-150/240 (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для наружной установки, обеспечивает герметичность и механическую защиту за счет термоусаживаемой конструкции и паяного заземления.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-150/240 (пайка) используется для завершения силовых кабелей с бумажной изоляцией, когда требуется безопасное выводить токопроводящие жилы на внешнее оборудование - например, на автоматические выключатели, распределительные устройства или трансформаторы. Применяется исключительно на открытых участках: на столбах, в кабельных колодцах, на фундаментах подстанций. Не предназначен для внутрипомещений или подземной прокладки.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 150–240 мм2
• Тип изоляции кабеля: пропитанная бумажная
• Тип муфты: термоусаживаемая
• Материал корпуса: галоген-free полимер
• Температурный диапазон эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Срок службы: не менее 30 лет при соблюдении условий монтажа

Совместимость и монтаж

Муфта 3КНТп-10-150/240 (пайка) совместима с кабелями следующих типов: ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв - как с броней из стальных лент, так и без неё, с алюминиевой или свинцовой оболочкой.

Монтаж выполняется в несколько этапов:

1. Подготовка кабеля: удаление оболочки, брони, заполнение маслом (при необходимости).
2. Надевание термоусаживаемых элементов: перчатка, жильные трубки, концевые манжеты.
3. Загрев горелкой до равномерной усадки всех компонентов.
4. Пайка заземляющего провода к оболочке кабеля с применением припоев ПОС-30 и А.
5. Фиксация кабельного наконечника - допускаются как опрессовываемые, так и болтовые варианты.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Производится по ТУ 3599-006-97284872-2006
• Все полимеры - без галогенов (HF = Halogen Free): при возгорании не выделяют токсичных паров хлора или фтора
• Материалы устойчивы к УФ-излучению - не растрескиваются под прямыми солнечными лучами

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех элементов - предотвращает попадание влаги даже при длительном контакте с осадками
• Электроизоляционные свойства обеспечиваются за счет маслостойкого герметика, который выравнивает электрическое поле у основания кабеля
• Универсальная комплектация: позволяет работать как с опрессованными, так и с болтовыми наконечниками
• Цвет материалов - кирпично-красный - обеспечивает визуальный контроль целостности и отличие от других изделий
• Устойчивость к экстремальным температурам делает её пригодной для использования в суровых климатических зонах

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требуется точное соответствие сечения кабеля: 150–240 мм2; использование с меньшим или большим сечением недопустимо
• Не рекомендовано применение в помещениях с постоянным повышенным уровнем влажности (например, подвалы без вентиляции)
• Пайка заземления требует наличия квалифицированного оператора - некачественная пайка снижает надежность заземления
• Не подлежит ремонту после монтажа - при повреждении необходимо заменить всю муфту

Примеры использования

• Оконцовка кабеля ААБл перед подключением к воздушному выключателю на ЛЭП
• Завершение кабеля АСБГ на входе в трансформаторную будку
• Монтаж на кабельной опоре для питания насосной станции
• Подключение кабеля к распределительному щиту на промышленной площадке

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен соответствовать заявленному сечению 150–240 мм2. Перегрузка по сечению вызывает деформацию муфты.
• При работе в холодную погоду (ниже –20 C) прогрейте муфту в помещении до +15…+20 C перед установкой - это повысит эластичность полимеров.
• Используйте только оригинальный припой ПОС-30 и А из комплекта - другие сплавы могут иметь неверную температуру плавления и не обеспечивать прочность соединения.
• При нагреве горелкой двигайтесь медленно, равномерно, чтобы избежать перегрева и прожига полимера - особенно внимательно к месту перехода от оболочки к жилам.
• После монтажа проверьте герметичность: слегка потяните за заземление - если есть люфт, возможно, пайка выполнена плохо.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при УФ-стойкости долгое воздействие снижает срок службы.
