Муфта кабельная концевая наружн. установки 10кВ 3КНтп10-150/240 с наконечн. 9014504 Подольск kntpx10x150x240 ПЗЭМИ

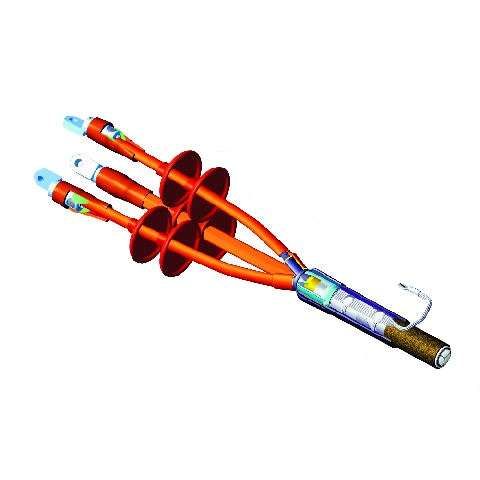

Муфта кабельная концевая наружной установки 10 кВ 3КНтп10-150/240 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания силовых кабелей с изоляцией из сшитого полиэтилена, работающих под напряжением до 10 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию кабеля на опорах, столбах и других внешних объектах. Артикул kntpx10x150x240 соответствует требованиям к термоусадочным муфтам для наружной прокладки.

Назначение и область применения

Муфта 3КНтп10-150/240 используется для завершения трёхжильных кабелей сечением 150–240 мм2 в условиях открытой установки. Применяется там, где требуется вывод кабеля за пределы здания - на опоры ЛЭП, трансформаторные будки, распределительные пункты, вышки связи. Конструкция позволяет выполнять оконцовку без необходимости помещения в бетонный ящик или шкаф. Муфта рассчитана на работу в уличной среде: перепады температур, осадки, воздействие ультрафиолета.

Технические характеристики

• Напряжение: 10 кВ - совместима с сетями среднего класса напряжения;
• Количество жил: 3 - предназначена исключительно для трёхжильных кабелей;
• Номинальное сечение кабеля: 150…240 мм2 - не применяйте с проводами меньшего или большего сечения;
• Исполнение: термоусадочное - материал сужается при нагреве, образуя плотное, водонепроницаемое соединение;
• Установленные наконечники: уже смонтированы - не требуют доплаты или самостоятельной установки;
• Стандарт изготовления: ГОСТ 31982-2012 - соответствие нормам для кабельных муфт 10 кВ.

Совместимость и монтаж

Муфта 3КНтп10-150/240 совместима с кабелями типа СИП-3, АВВГ, ВВГнг(А)-LS, КГ, а также другими с изоляцией из сшитого полиэтилена. Для монтажа необходим газовая горелка с регулируемым пламенем. Перед работой необходимо удалить внешнюю оболочку кабеля, подготовить жилы, закрепить наконечники и равномерно прогреть муфту снизу вверх. Нагрев должен длиться 10–15 минут до полного усыхания материала. Не используйте открытый огонь без контроля - возможна деформация.

Безопасность и стандарты

Муфта выполнена в соответствии с ГОСТ 31982-2012 и имеет сертификат соответствия. Обеспечивает уровень защиты IP67 - полностью защищена от пыли и временного погружения в воду. Электроизоляционные слои проходят испытание на пробивное напряжение более 25 кВ постоянного тока. Соответствует требованиям безопасности для работы в электроустановках до 10 кВ согласно ПУЭ.

Преимущества

• Заранее установленные наконечники снижают время монтажа и риск ошибки;
• Термоусадочная технология даёт прочное, долговечное уплотнение без клеевых составов;
• Устойчивость к УФ-лучам - не растрескивается на солнце;
• Не требует специальных инструментов кроме горелки и набора для зачистки кабеля;
• Высокая степень герметизации - минимизирует риск коррозии контактов и замыканий.

Ограничения применения

• Не внутренней установки в помещении - специально спроектирована для наружного монтажа;
• Не работает с одножильными или четырёхжильными кабелями - только трёхжильные сечением 150–240 мм2;
• Требует точного соблюдения температурного режима при монтаже - недостаточный нагрев приведёт к плохому усыханию;
• Не рекомендовано применение в местах с частыми ударными нагрузками - не является противоударной конструкцией;
• Не предназначен для подземной прокладки - не имеет усиленной бронированной оболочки.

Примеры использования

• Оконцовка кабеля перед входом в трансформаторную подстанцию на воздушной линии;
• Подключение питания к световым опорам в городских парках;
• Ввод энергии в модульные комплектные трансформаторные подстанции (КТП);
• Обрыв кабеля на опоре для подключения оборудования на высоте.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 150–240 мм2; слишком маленькое сечение вызывает проскальзывание, большое - повредит стенки муфты;
• Используйте только профессиональную горелку с контролируемым пламенем - бытовые газовые баллоны опасны;
• Проверяйте целостность термоусадочных трубок до начала работы - наличие микротрещин делает изделие негодным;
• После монтажа проведите визуальный осмотр: поверхность должна быть гладкой, без пузырей и вздутостей;
• Храните муфту в сухом месте при t = –10C … +30C - переохлаждение может сделать материал хрупким.
