Муфта кабельная концевая наружн. установки 10кВ 10ПКНТпб-3х(150-240)/800мм без наконечн. Нева-Транс Комплект 22060012 Нева Транс

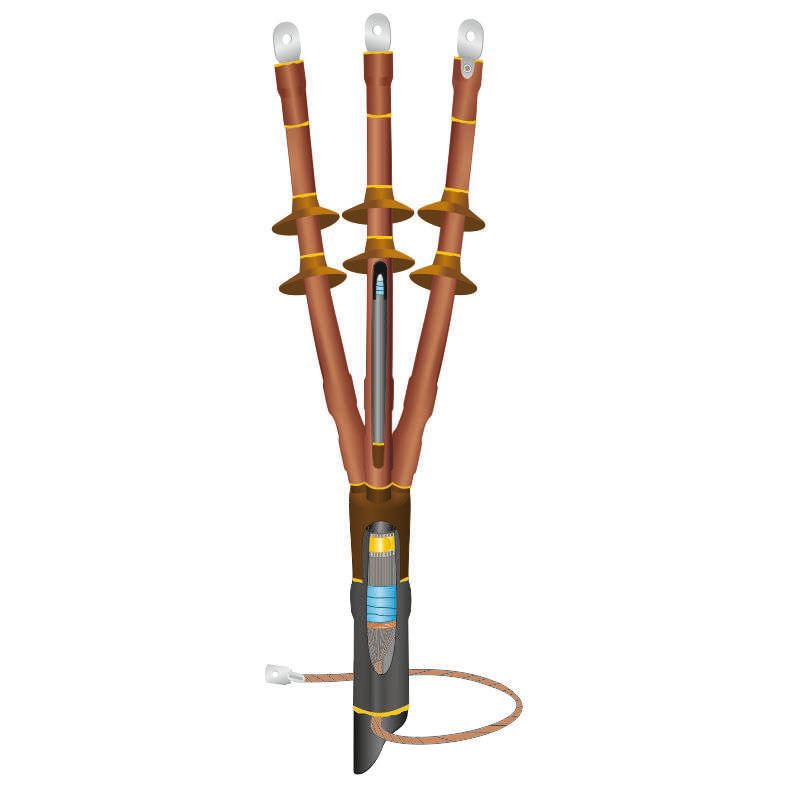

Муфта кабельная концевая наружной установки 10кВ 10ПКНТпб-3х(150-240)/800мм без наконечников - это термоусадочное устройство для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, рассчитанных на работу под напряжением до 10 кВ. Продукт производства Нева-Транс Комплект предназначен для открытой прокладки и обеспечивает долговременную защиту от внешних факторов.

Назначение и область применения

Муфта 10ПКНТпб-3х(150-240)/800мм используется для завершения кабельных линий на открытом воздухе. Она позволяет выполнить герметичное оконцевание трёхжильных кабелей сечением 150, 185 или 240 мм2, имеющих изоляцию из сшитого полиэтилена, медный экран и металлическую броню - с ней или без неё. Подходит для подключения к распределительным устройствам, трансформаторам, столбовым опорам, ящикам автоматики и другим точкам выхода кабеля на поверхность.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 150–240 мм2
• Количество жил: 3
• Экран: наличие - да (медные проволоки или лента)
• Защитный покров: есть (для кабелей с бронёй)
• Оболочка: ПВХ (поливинилхлорид)
• Изоляция: сшитый полиэтилен
• Тип монтажа: термоусадка
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Муфта 10ПКНТпб-3х(150-240)/800мм совместима с кабелями типа АСБ, ААШв, АВБШв, АСБГ, аналогичными модификациями с изоляцией из сшитого полиэтилена и бронёй. Для правильной сборки требуется соблюдать порядок монтажа:

1. Подготовьте конец кабеля - удалите внешнюю оболочку, броню и экран согласно рекомендациям производителя.
2. Зачистите изоляцию жил до требуемых длин, используя шаблоны.
3. Наденьте муфту на кабель до начала работы.
4. Выполните термоусадку равномерным нагревом газовой горелкой - начинайте со стороны центральной части, двигаясь к торцам.
5. Не допускайте перегрева материала - он становится хрупким при температуре выше 150 C.

В комплектацию не входят наконечники - они должны быть установлены дополнительно перед монтажом муфты.

Безопасность и стандарты

Муфта 10ПКНТпб-3х(150-240)/800мм изготовлена в соответствии с требованиями ГОСТ 13781.0-86 и техническими условиями ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция исключает риск возникновения поверхностных пробоев даже при повышенной влажности до 98%. Оболочка из ПВХ не содержит свинца и других токсичных веществ.

Преимущества

• Высокая механическая прочность благодаря сочетанию термоусадочных материалов и ПВХ-оболочки.
• Устойчивость к длительному воздействию ультрафиолета - не растрескивается и не выгорает на солнце.
• Работает в суровых климатических условиях - от Arctic до жаркого юга.
• Легко диагностируется после монтажа - форма сохраняет контур кабеля, позволяя визуально контролировать качество усадки.
• Экологически безопасна - материал не выделяет токсины при нормальных условиях эксплуатации.

Ограничения применения

• Не применяется внутри помещений без принудительной вентиляции - не является внутренней муфтой.
• Не предназначена для кабелей с бумажной или маслонаполненной изоляцией - только для сшитого полиэтилена.
• Не работает с кабелями меньшим сечением - менее 150 мм2; также не подходит для сечений более 240 мм2.
• Требуется минимум 10 минут времени на остывание после термоусадки - нельзя сразу нагружать кабель.
• Не следует использовать при температуре ниже –50 C во время монтажа - материал становится слишком жестким и плохо деформируется.

Примеры использования

• Оконцовка кабеля АСБ 3×185 на воздушной ЛЭП перед входом в распределительный пункт.
• Подключение кабеля АВБШв 3×240 к трансформаторной будке на промышленном объекте.
• Завершение кабельной линии на опоре городской сети 10 кВ в зоне вечной мерзлоты.
• Монтаж на платформе нефтедобычи или газового месторождения с высокой влажностью и перепадами температур.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - если сечение отличается от заявленного, возможен недостаточный контакт или повреждение изоляции.
• Используйте только газовые горелки с регулируемым пламенем - фены не обеспечивают достаточного тепла для равномерной усадки.
• Проверяйте целостность оболочки после монтажа - любые вздутия или потёртости указывают на нарушение технологии.
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное замораживание снижает эластичность термоусадочных элементов.
• При работе в сыром климате - протирайте место монтажа насухо перед установкой, чтобы предотвратить попадание влаги под слои изоляции.
