Муфта кабельная концевая внутр. установки 10кВ 10ПКВТпб-3х(70-120)/800мм без наконечн. Нева-Транс Комплект 22060005 Нева Транс

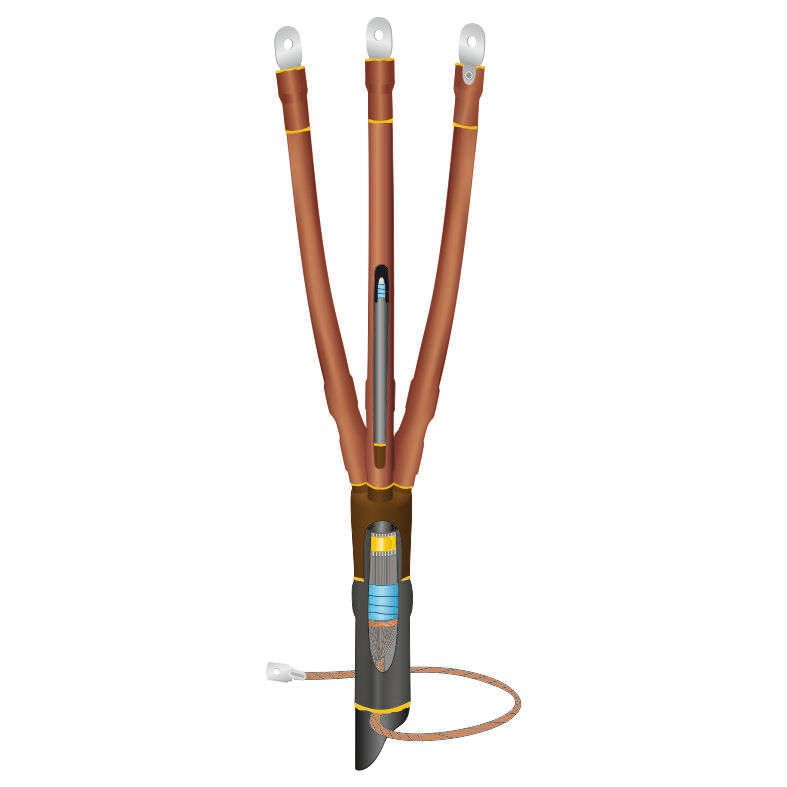

Муфта кабельная концевая 10кВ 10ПКВТпб-3х(70-120)/800мм без наконечников - термоусадочная муфта для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, рассчитана на работу в помещениях при напряжении до 10 кВ. Произведённая компанией Нева-Транс Комплект, эта модель обеспечивает надёжную изоляцию и механическую защиту конца кабеля без необходимости установки наконечников.

Назначение и область применения

Муфта кабельная концевая 10кВ 10ПКВТпб-3х(70-120)/800мм без наконечников применяется для завершения трёхжильных силовых кабелей сечением 70, 95 и 120 мм2, имеющих изоляцию из сшитого полиэтилена, медный экран (проволочный или ленточный) и/или металлическую броню. Предназначена исключительно для внутренней установки - в зданиях, туннелях, распределительных пунктах, подземных камерах. Подходит для условий повышенной влажности, в том числе в цехах, насосных станциях, подвалах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 70–120 мм2 (поддерживается три стандарта: 70, 95, 120)
• Количество жил: 3
• Тип монтажа: термоусадка - нагрев гофрированной трубки для плотного облегания поверхности кабеля
• Материал изоляции: сшитый полиэтилен (XLPE) - устойчив к перегрузкам и старению
• Оболочка: ПВХ (поливинилхлорид) - защищает от механических повреждений и химических воздействий
• Экран: наличие - медный проволочный или ленточный, обеспечивает равномерное распределение поля и снижает риск пробоя
• Защитный покров: совместим с кабелями с бронёй и без неё
• Рабочий температурный диапазон: от –50 C до +50 C
• Габариты: длина корпуса - 800 мм

Совместимость и монтаж

Муфта кабельная концевая 10кВ 10ПКВТпб-3х(70-120)/800мм без наконечников совместима с кабелями типа АВВГ, АСБ, ВВГ, ВБШв, АВБШв, если они имеют указанные параметры сечения, изоляции и экрана. Для монтажа требуется тепловая пушка (не менее 400 C) и соблюдение технологии термоусадки:

• Подготовить конец кабеля: удалить внешнюю оболочку, броню, экран, изоляцию согласно чертежу в комплекте;
• Заготовить место для соединения - все слои должны быть точно срезаны по длине;
• Надеть муфту на кабель до начала работ - она должна свободно перемещаться;
• Нагреть муфту равномерно, начиная с центра, двигаясь к торцам - чтобы избежать пузырей воздуха;
• Не использовать открытый пламя - только контролируемый поток горячего воздуха.

Внимание! Муфта не содержит наконечники - их необходимо подготовить и запрессовать отдельно перед установкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных соединений до 35 кВ
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания на прочность изоляции, термостойкость, влагонепроницаемость
• Имеет сертификат соответствия Госстандарта России
• Материалы не выделяют токсичных веществ при работе - экологически безопасна

Преимущества

• Стандартная форма и размеры позволяют легко заменить аналоги других производителей
• Сшитый полиэтилен сохраняет эластичность даже при низких температурах - не растрескивается зимой
• ПВХ-оболочка устойчива к маслам, щелочам и большинству бытовых растворителей
• Термоусадка создаёт монолитную герметичную систему - исключает попадание влаги и пыли
• Отсутствие наконечников снижает стоимость и позволяет выбрать подходящий тип контакта самостоятельно

Ограничения применения

• Не наружной установки - не имеет UV-защиты и не рассчитана на прямое солнечное излучение
• Не предназначен для кабелей с бумажной или резиновой изоляцией - только с XLPE
• Не работает с кабелями меньшим сечением (менее 70 мм2) или большим (более 120 мм2)
• Требуется точное соблюдение технологического процесса - неквалифицированный монтаж приведёт к пробою
• Не рекомендовано применение в местах постоянного контакта с открытым огнём или высокими температурами выше +50 C

Примеры использования

• Оконцовка кабеля АВБШв 3×95 на входе в распределительный шкаф в цеху
• Завершение фидера ВВГ 3×120 в подвале административного здания
• Подключение кабеля АСБ 3×70 к трансформаторному пункту внутри помещения
• Замена поврежденного конца кабеля после ремонта в кабельном колодце

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, а не метку на оболочке
• Если кабель с бронёй - обязательно сделайте заземление оплетки через контактную планку; муфта сама её не обеспечивает
• Для удобства работы закрепите кабель вертикально - так легче выполнять последовательную подготовку слоёв
• Храните муфту в сухом месте при температуре от –10 до +30 C - длительное хранение при минусах может сделать ПВХ хрупким
• Не экономьте на термической пушке - недостаточно мощное устройство вызывает неравномерную усадку и воздушные полости
