Муфта кабельная концевая 10кВ 3КВТп-10-25/50 (Б) (пайка) КВТ 88753

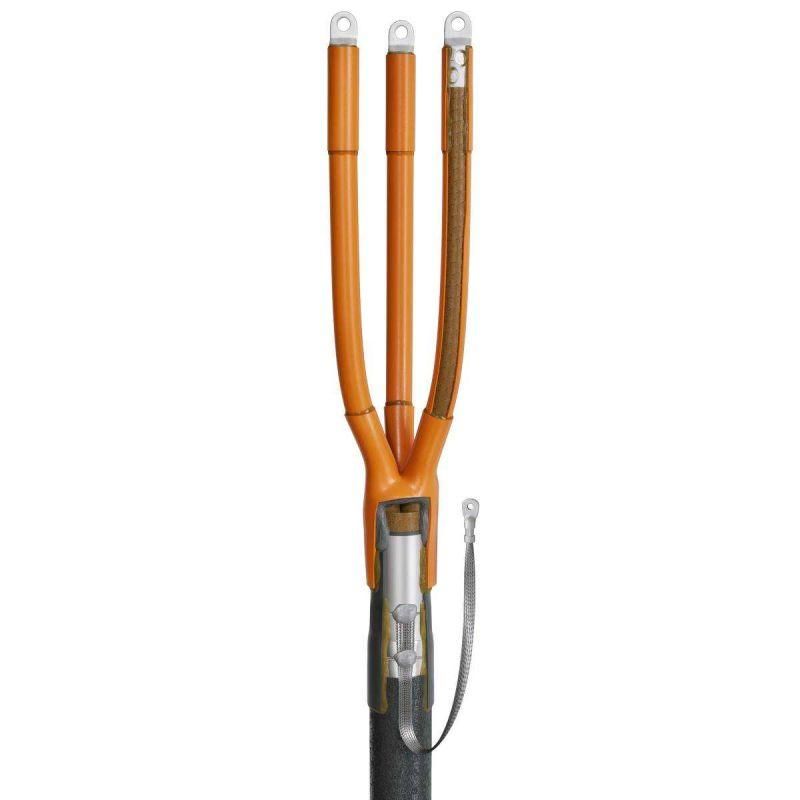

Муфта кабельная концевая 3КВТп-10-25/50 (Б) (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внутренней установки, обеспечивает герметичность, электрическую безопасность и долговечность соединения. Артикул 88753 соответствует требованиям ГОСТ 34839-2022.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-25/50 (Б) (пайка) используется для завершения трехжильных силовых кабелей с бумажной изоляцией, защищенных броней из стальных лент или без нее, с алюминиевой или свинцовой оболочкой. Применяется исключительно во внутренних помещениях — в распределительных устройствах, трансформаторных подстанциях, кабельных камерах и других закрытых объектах. Напряжение работы — 10 кВ, что делает её подходящей для средневольтных сетей.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество жил: 3
• Сечение кабеля: 25–50 мм²
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер, безгалогеновый (HF=Halogen Free)
• Изоляция кабеля: пропитанная бумажная
• Температурный режим эксплуатации: от –50 °C до +50 °C
• Наличие наконечников: да (универсальные — под опрессовку и болтовые)
• Герметизация: маслостойкий герметик + термоплавкий клей
• Цвет элементов: кирпично-красный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КВТп-10-25/50 (Б) (пайка) совместима с кабелями типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется пропановая горелка ПГ (КВТ). Установка выполняется в несколько этапов: подготовка кабеля, насадка термоэлементов, равномерный нагрев, фиксация заземления пайкой. Пайка заземления обязательна — она обеспечивает надежный контакт с металлической оболочкой кабеля.

В базовой комплектации предусмотрены: припой ПОС-30, припой А, паяльный жир. Также рекомендован набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Наконечники в комплекте позволяют использовать как опрессованные, так и болтовые соединения — это повышает гибкость при подключении к шинам или оборудованию.

Безопасность и стандарты

Муфта 3КВТп-10-25/50 (Б) (пайка) соответствует ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Полимерные материалы не содержат галогенов — при возгорании не выделяют токсичные газы. Термоусаживаемые элементы устойчивы к УФ-излучению, что важно даже при краткосрочном воздействии света при обслуживании. Электрическая прочность обеспечивается за счет выравнивания поля напряженности с помощью маслостойкого герметика.

Преимущества

• Высокая степень герметизации благодаря комбинированному применению термоплавкого клея и герметика
• Устойчивость к температурным колебаниям — работает в широком диапазоне от –50 °C до +50 °C
• Элементы изготовлены из трекингостойкого полимера — снижают риск поверхностных пробоев
• Универсальная комплектация наконечников — подходит для разных вариантов подключения
• Отсутствие галогенов в составе материалов — экологически безопаснее при аварийных ситуациях

Ограничения применения

• Не применяется для наружной установки — несмотря на УФ-стойкость, не рассчитана на длительное воздействие осадков и прямого солнца
• Подходит только для кабелей с бумажной маслопропитанной изоляцией — несовместима с XLPE, PVC или другими современными видами изоляции
• Требуется точное соблюдение технологии пайки — некачественная пайка заземления ведёт к потере защиты
• Запрещено использование с кабелями меньшим сечением, чем 25 мм² — возможен недостаточный контакт и перегрев

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформатору внутри подстанции
• Завершение кабеля (А)СБГ в кабельной камере цехового распределительного пункта
• Подключение кабеля ААШв к щиту высокого напряжения в энергообъекте

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — допустимый диапазон 25–50 мм²; при выходе за пределы возможны протечки или механические деформации
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 — другие средства могут повредить термоэлементы
• При пайке заземления удалите оксиды с оболочки кабеля, используйте паяльный жир — это гарантирует низкое переходное сопротивление
• Не перегревайте термоэлементы — равномерный прогрев от основания к вершине предотвращает образование пузырей и трещин
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное хранение при минусовых температурах может изменить эластичность полимеров
