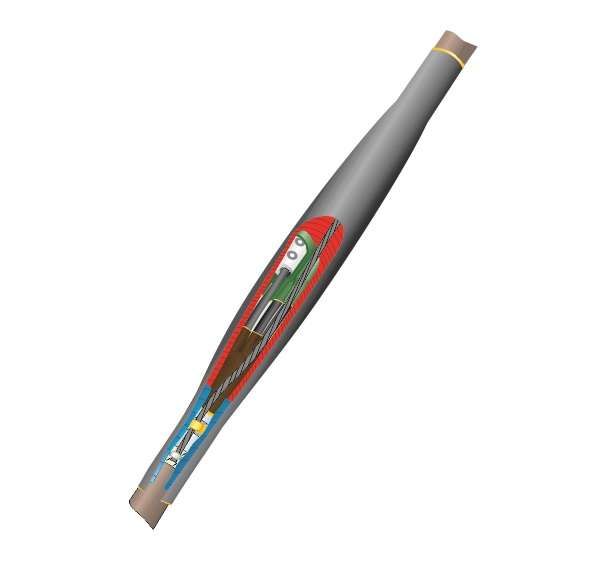

Муфта кабельная соединительная 1кВ CТп(тк) 3х(35-50мм) с болтовыми соединителями Нева-Транс Комплект 22010002 Нева Транс

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(35-50 мм) с болтовыми соединителями, 1СТп(тк)-3х(35-50) с болтовыми соединителями от производителя Нева-Транс Комплект - это термоусадочная муфта для надёжного соединения трёхжильных силовых кабелей сечением 35–50 мм2 с бумажной или пластиковой изоляцией. Применяется в , каналах, тоннелях и других закрытых помещениях, обеспечивает герметичность и механическую прочность даже при экстремальных температурах.

Назначение и область применения

Муфта 1СТп(тк)-3х(35-50) используется исключительно для соединения трёхжильных силовых кабелей с напряжением до 1 кВ. Подходит для кабелей с бумажной пропитанной изоляцией (например, АСБ, КГ) и с полиэтиленовой или ПВХ изоляцией. Может устанавливаться как в земле, так и внутри кабельных сооружений - тоннелях, каналах, коллекторах, камерах. Не требует специального оборудования для установки за пределами объекта.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 35–50 мм2
• Количество жил: 3
• Тип изоляции кабелей: бумажная, пластмассовая (ПВХ, полиэтилен)
• Защита от внешних воздействий: есть, с возможностью работы с бронированными и небронированными кабелями
• Материал корпуса: модифицированный полимер
• Способ монтажа: термоусадка (нагрев горелкой или феном)
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная влажность воздуха: до 98%
• Наличие клеевого слоя: да, внутренний слой термоусадки обеспечивает герметизацию
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружинные зажимы)

Совместимость и монтаж

Муфта 1СТп(тк)-3х(35-50) совместима с любыми кабелями указанного сечения и типа изоляции, вне зависимости от наличия брони. Для монтажа требуется:

• Подготовить концы кабелей - удалить изоляцию, экран, броню;
• Надеть все элементы муфты в правильном порядке перед разрезом кабеля;
• Соединить жилы болтовыми соединителями - они уже входят в комплект;
• Накрыть соединение термоусадочной трубкой и равномерно нагреть её горелкой или феном до плотного обтягивания;
• Обязательно выполнить заземление: для кабелей с бумажной изоляцией - через пружины и терки; для брони - пайкой.

Не допускается использование без соблюдения последовательности сборки. Перед нагревом проверьте положение всех деталей - после усадки поправить нельзя.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России

Материалы муфты не выделяют токсичных веществ при нормальной эксплуатации. Экологически безопасна, не содержит свинец и другие запрещённые компоненты.

Преимущества

• Высокая степень защиты IP67 благодаря клеевому слою и плотному облеганию - полностью герметична
• Стойкая к перепадам температур - работает в условиях Арктики и южных регионов
• Универсальная - один тип муфты подходит и для бронированных, и для небронированных кабелей
• Прочные болтовые соединители снижают риск окисления контактов
• Надёжное заземление - два способа крепления для разных типов кабелей
• Не требует замены при длительной эксплуатации - срок службы более 40 лет

Ограничения применения

• Не применяется для кабелей с напряжением выше 1 кВ
• Не предназначен для кабелей с медными оплетками или алюминиевой броней - только стальные/медные броневые ленты
• Не рекомендован для открытой прокладки без дополнительной защиты от UV-лучей - материал полимера чувствителен к длительному солнцу
• Не использовать при температуре ниже –50 C во время монтажа - полимер становится хрупким
• Не допускается многократное нагревание - однократная термоусадка обязательна

Примеры использования

• Соединение кабелей АСБ 3×50 в кабельной камере метрополитена
• Переход между участками кабеля КГ 3×35 в теплотрассе
• Ремонт поврежденного участка кабеля в подземном канале промышленного предприятия
• Подключение питания к насосным станциям в районах с суровым климатом

Практические советы

• Выбирая муфту, всегда проверяйте точное сечение кабеля - 35 и 50 мм2 должны точно попадать в диапазон, иначе будет плохая герметизация
• По возможности используйте профессиональный термофен с контролируемой температурой - обычные бытовые фены часто недостаточно мощны
• Перед монтажом прогрейте муфту до комнатной температуры, особенно зимой - холодный полимер плохо деформируется
• Проверяйте наличие всех компонентов: три болтовых соединителя, две термоусадочных трубки, набор заземляющих пружин и терок, клеящий слой
• После монтажа осмотрите швы - там не должно быть пузырей, трещин или непроклеенных мест
• Для долговечности можно дополнительно обмотать место соединения антикоррозийной лентой, если установлено в сыром месте
