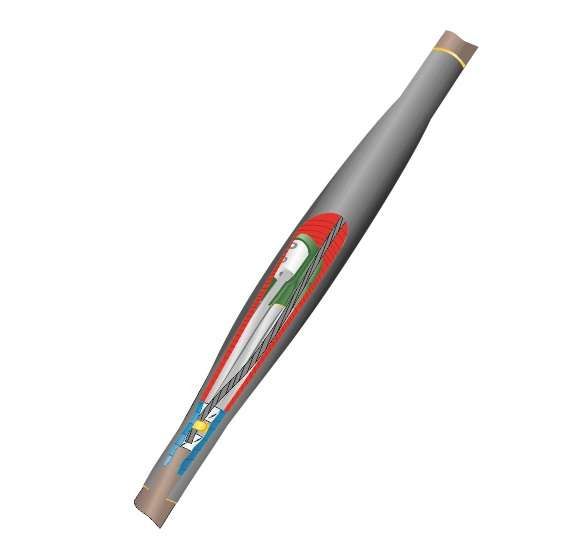

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040010 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(35-50) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения трёхжильных силовых кабелей с броней и пластмассовой изоляцией сечением 35–50 мм2 на напряжение до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в местах с особыми требованиями к пожарной безопасности.

Назначение и область применения

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(35-50) с болтовыми соединителями используется для создания герметичного и механически прочного соединения между двумя участками кабеля. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Особенно эффективна там, где важны безопасность при возгорании и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 35–50 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая и бумажная
• Защита брони: да, предусмотрено крепление к бронелентам
• Исполнение: нг-LS - материал не распространяет горение, с пониженным дымо- и газовыделением
• Метод монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Тип соединителей: болтовые
• Заземление: обеспечивается через пружины постоянного давления и терки

Совместимость и монтаж

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(35-50) с болтовыми соединителями совместима только с кабелями того же типа - трёхжильными, с броней и пластмассовой изоляцией. Установка требует соблюдения технологии термоусадки:

• Подготовьте концы кабелей: зачистите изоляцию, удалите броню, подготовьте жилы под болтовые соединители;
• Наденьте термоусаживаемый кожух на один из кабелей до места соединения;
• Соедините жилы болтовыми контактами - затяните моментом, указанным в инструкции;
• Передвиньте кожух на место соединения и равномерно прогрейте его горелкой или феном до полной усадки;
• Закрепите заземляющие элементы на броневых лентах с помощью пружин и терок.

Не допускается использование без предварительной подготовки поверхности кабеля и контроля температуры нагрева - перегрев повреждает полимер.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнена по нормам пожарной безопасности: материалы класса нг-LS снижают риск распространения пламени и минимизируют выделение токсичных газов при нагреве
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Госстандарта РФ

Преимущества

• Герметичность обеспечивается благодаря термоусадке с клеевым слоем - исключает попадание влаги
• Стойкость к экстремальным температурам - работает даже при –50 C
• Высокая механическая прочность за счёт бронированной конструкции и болтовых соединений
• Экологическая безопасность: при возгорании не выделяются опасные вещества
• Удобство установки в труднодоступных местах - не требуется сварка или литейные формы

Ограничения применения

• Не применяется для кабелей с металлической оболочкой без брони
• Не рекомендовано использовать для кабелей сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметичности
• Требуется наличие оборудования для термоусадки - горелки или фена с регулируемой температурой
• Не предназначен для открытой прокладки без защиты от механических повреждений - хотя и устойчив к влаге, внешние удары могут повредить кожух

Примеры использования

• Соединение кабелей питания на подземных кабельных линиях в городских сетях
• Ремонт или модернизация кабельных трасс в промышленных цехах с высокими требованиями к пожаробезопасности
• Обустройство соединений в кабельных коллекторах тепловых станций и насосных станциях
• Прокладка в районах с суровым климатом - Сибирь, Дальний Восток, Арктика

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2; отклонение недопустимо
• Используйте только термофены с контролируемой температурой - перегрев вызывает деформацию полимера
• При работе в сыром воздухе протирайте кабели перед сборкой - влага под кожухом снижает срок службы
• Затяжка болтов должна выполняться динамометрическим ключом - переусадка приводит к пробою контактов
• Проверяйте целостность клеевого слоя после усадки - он должен полностью заполнить все щели
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных значениях влияет на эластичность материала
