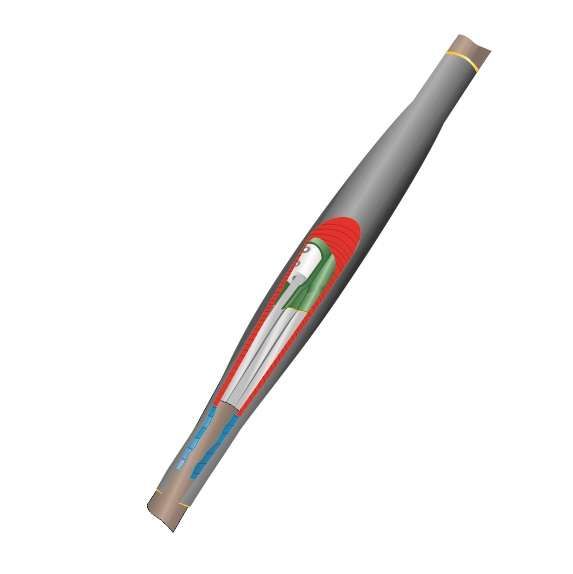

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040022 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 3х(35-50) с болтовыми соединителями от Нева-Транс Комплект (арт. 22040022) предназначена для надёжного и безопасного соединения трёхжильных силовых кабелей сечением 35–50 мм2 с пластиковой изоляцией без брони. Устройство обеспечивает герметичность, противопожарную безопасность и долговечную работу даже в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта используется для создания электрического соединения между двумя участками кабеля с напряжением до 1 кВ. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется там, где важна устойчивость к влаге, химическим воздействиям и риск возгорания - например, на объектах ЖКХ, метрополитена, промышленных предприятиях, энергообъектах и коммуникационных сетях.

Технические характеристики

• Номинальное напряжение: до 1 кВ включительно
• Сечение кабеля: 35–50 мм2 (для каждой жилы)
• Число жил: 3
• Тип изоляции кабеля: пластмассовая, без брони
• Тип соединения: болтовые контактные элементы
• Тип корпуса: термоусаживаемый с внутренним клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Горючесть: материалы класса нг-LS (не поддерживают горение, снижают дымо- и газовыделение)

Совместимость и монтаж

Муфта совместима исключительно с трёхжильными кабелями с пластмассовой изоляцией и сечением 35–50 мм2. Кабели должны быть без металлической брони и внешней оболочки из свинца или другого плотного материала.

Монтаж выполняется методом термоусаживания: после подготовки концов кабеля на них надевают термоусаживающие детали, затем равномерно нагревают поверхность горелкой или специальным феном до полного усадки. Клей внутри кожуха активируется при нагреве и создаёт герметичный шов. Соединители фиксируются болтами - требуется контроль момента затяжки согласно руководству производителя.

Не допускается использование обычного бытового фена - нужна профессиональная тепловая установка с регулируемой температурой около 150–200 C.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальные сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Все материалы соответствуют нормам нг-LS: они не распространяют пламя и минимизируют образование ядовитого дыма при перегреве или возгорании. Это делает её подходящей для помещений с людьми, эвакуационных путей и мест с ограниченной вентиляцией.

Преимущества

• Высокая степень защиты IP67 благодаря термоусаживаемому кожуху с клеевым слоем - предотвращает попадание воды и пыли
• Широкий рабочий температурный диапазон позволяет использовать в суровых климатических условиях
• Экологическая безопасность: отсутствие токсичных выбросов при повреждении или аварии
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации
• Отсутствие необходимости в дополнительном заполнении смазками или герметиками - всё встроено

Ограничения применения

• Не кабели с бронёй, металлической оболочкой или бумажной изоляцией
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Не рекомендовано применение в постоянном контакте с открытым огнем или источниками радиационного нагрева
• Не предназначен для работы выше 1 кВ - превышение напряжения недопустимо
• Требуется точное соответствие сечению кабеля: менее 35 мм2 или более 50 мм2 - несовместимо

Примеры использования

• Соединение кабелей питания на подземных распределительных пунктах (РП)
• Обход дефектного участка кабельной линии в метро или тоннеле
• Подключение кабеля к трансформаторной будке в холодном регионе
• Ремонт сети освещения в подвале с высокой влажностью
• Прокладка новых линий в промзоне с требованием пожарной безопасности

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля штангенциркулем - даже небольшое отличие влияет на качество усадки
• Избегайте механических нагрузок на место соединения первые 24 часа после окончательной усадки
• Используйте только оригинальные термофены с контролируемой температурой - самодельные решения опасны
• При работе в сыром месте перед сборкой просушите концы кабеля феном на малой мощности
• Храните муфту в сухом месте при t = +5…+30 C; замораживание до –50 C не портит изделие, но усложняет монтаж
• На каждый комплект должна быть сохранена документация - она обязательна для приемочных комиссий и гарантийных обращений
